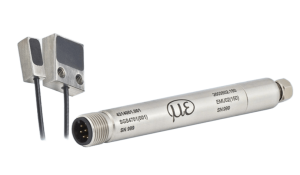

SGS 4701 – система компенсації термозбільшення шпинделя (Spindle Growth System)

SGS 4701 Spindle Growth System — інноваційна eddy-current система від Micro‑Epsilon для безконтактного вимірювання термічного подовження шпинделя. З діапазоном до 500 µm, роздільністю 0.5 µm та частотою до 2 кГц, вона ідеально підходить для інструментальних шпинделів CNC-верстатів, забезпечуючи точне компенсування при обертах до 120 000 об/хв.

Безконтактне та зносостійке вимірювання
Економічна конструкція
Мініатюрний датчик і контролер, повністю інтегровані в шпиндель
Калібрування для феромагнітних і неферомагнітних матеріалів
Інтегроване вимірювання температури в датчику
Екстремальна температурна стабільність

Вимірювання теплового розширення шпинделів

Опис

Завантажити

Система вимірювання переміщень SGS 4701 (Spindle Growth System) розроблена для високошвидкісних фрезерних верстатів. Через високі швидкості обробки і тепло, що виділяється, лінійне теплове розширення шпинделя прецизійного верстата необхідно компенсувати, щоб утримувати інструмент в заданому положенні в будь-який час. Датчик SGS вимірює розширення шпинделя, викликане тепловим впливом і відцентровою силою. Вимірювання відбувається, як правило, на лабіринтовому кільці. Крім лінійного розширення, визначається і виводиться температура датчика. Ці значення вимірювань подаються в верстат з ЧПК в якості коригувальних значень, компенсуючи будь-які помилки позиціонування.

Характеристики

Безконтактне та зносостійке вимірювання
Економічна конструкція
Мініатюрний датчик і контролер, повністю інтегровані в шпиндель
Калібрування для феромагнітних і неферомагнітних матеріалів
Інтегроване вимірювання температури в датчику
Екстремальна температурна стабільність

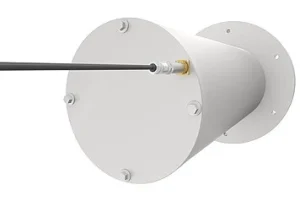

Компактна конструкція

SGS 4701 складається з датчика, кабелю датчика і контролера, відкаліброваного на заводі для феромагнітних і неферомагнітних об'єктів вимірювання. Два мініатюрних датчика дозволяють встановлювати його безпосередньо в шпиндель. Компактний контролер може бути встановлений на корпусі шпинделя через фланець або безпосередньо в шпиндель.

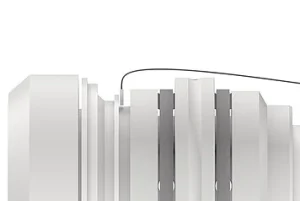

Надійна конструкція

SGS 4701 працює за принципом вихрових струмів, що означає, що вимірювання відбувається безконтактно і без зносу. Цей метод вимірювання також нечутливий до перешкод, таких як тепло, пил і масло.

Документ	Мова
Data sheet eddyNCDT SGS4701	English
Catalog eddyNCDT Sensors (Inductive sensors based on eddy currents)	English

Часті запитання про SGS 4701

Для чого потрібна SGS 4701?

Система компенсує точкові зміни довжини шпинделя через нагрів або центробіжну силу, забезпечуючи точну позиціювання інструменту на високих обертах.

Які оберти підтримує?

Пристрій працює до 120 000 об/хв, забезпечуючи швидку компенсацію у шпинделі CNC-фрез –1

Чи вимірюється температура?

Так — датчик вимірює також температуру шпинделя і виводить сигнали температури окремим каналом.

Який клас захисту?

SGS 4701 має ступінь захисту IP67 — стійкий до пилу, мастила, вібрацій та вологи.

Чи потрібне калібрування?

Ні — система постачається з фірмовою калібровкою під ваш матеріал (феро або неферо) та готова до роботи.
