eddyNCDT 3300 – високопродуктивні вихрострумові датчики Micro‑Epsilon

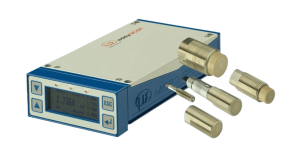

eddyNCDT 3300 — потужна система вихрострумових (eddy-current) датчиків від Micro‑Epsilon, що забезпечує безконтактне вимірювання переміщень у діапазоні 0.4–80 мм із вражаючою роздільністю (~0.02 µm) та швидкістю до 100 кГц. Цей продукт – відмінний вибір для CNC-верстатів, моніторингу вібрацій валів і високоточної автоматизації.

Високоефективна система датчиків для промислового застосування:

Діапазони вимірювання (мм): 0.4 | 0.5 | 0.8 | 1 | 2 | 3 | 4 | 6 | 8 | 15 | 22 | 40 | 80
Роздільна здатність макс. 0,02 мкм
Лінійність макс. 0,8 мкм
Багатофункціональний контролер з графічним дисплеємНадійні датчики з класом захисту IP67
Можливість зберігання до 3 конфігурацій
Частотна характеристика до 100 кГц
Вихід напруги / струму
Відповідні датчики практично для будь-якого застосування

Високоефективна система датчиків для промислового застосування

Опис

Завантажити

Безконтактні вихрострумові датчики переміщення eddyNCDT 3300 призначені для використання в автоматизації виробництва, для моніторингу машин, контролю та забезпечення якості. Доступно більше 80 різних моделей датчиків.

Характеристики

Діапазони вимірювання (мм): 0.4 | 0.5 | 0.8 | 1 | 2 | 3 | 4 | 6 | 8 | 15 | 22 | 40 | 80
Роздільна здатність макс. 0,02 мкм
Лінійність макс. 0,8 мкм
Багатофункціональний контролер з графічним дисплеємНадійні датчики з класом захисту IP67
Можливість зберігання до 3 конфігурацій
Частотна характеристика до 100 кГц
Вихід напруги / струму
Відповідні датчики практично для будь-якого застосування

Висока роздільна здатність і висока швидкість

Контролери eddyNCDT 3300 оснащені високопродуктивними процесорами для обробки сигналів і подальшої обробки. Лінеаризація по 3-м точкам забезпечує майже повністю автоматичну лінеаризацію, що забезпечує високу точність для будь-яких металевих цілей і умов установки. З частотною характеристикою до 100 кГц (-3 дБ) eddyNCDT 3300 підходить для високошвидкісних процесів. Висока роздільна здатність дозволяє надійно виявляти дуже малі зміни переміщення і відстані в субмікрометровому діапазоні.

Широкий вибір датчиків

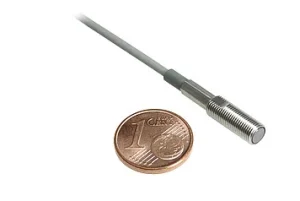

eddyNCDT може працювати майже з усіма моделями датчиків Micro-Epsilon. Крім стандартних датчиків зі звичайною конструкцією, також можуть поставлятися мініатюрні датчики, які забезпечують високу точність вимірювань при мінімально можливих розмірах. Стійкі до тиску версії, екрановані корпуси, керамічні типи та інші особливі характеристики характеризують ці датчики, які досягають високоточних результатів вимірювань, незважаючи на свої малі розміри. Мініатюрні датчики в основному використовуються в умовах високого тиску, наприклад, в двигунах внутрішнього згоряння.

Документ	Мова
Data sheet eddyNCDT 3300	English
Catalog eddyNCDT Sensors (Inductive sensors based on eddy currents)	English

Поширені запитання про eddyNCDT 3300

Який діапазон вимірювання доступний?

Моделі датчиків охоплюють діапазони 0.4 мм – 80 мм, залежно від типу. Контролер підтримує широку гаму моделей.

Яка роздільність та лінійність?

Роздільність – 0.005 % FSO (≈0.02 µm), лінійність – ±0.2 % FSO завдяки триточковій лініаризації

Яка частота відгуку?

Контролери DT3300/3301 підтримують налаштування до 100 кГц (-3 дБ) для діапазонів ≤1 мм; також доступні режими 25 кГц, 2.5 кГц, 25 Гц

Чи витримують екстремальні умови?

Так. Сенсори і контролер мають захист IP67, працюють при температурі до +125 °C (опційно –40…+180 °C), витримують масло, пил, та високий тиск

Чи можна використовувати декілька датчиків поруч?

Так. Система підтримує паралельну роботу до 4 каналів із синхронізацією і розділенням частот без перешкод.
