Micro-Epsilon eddyNCDT 3060/3070 – високоефективна вихрострумова система вимірювання відстані

Micro-Epsilon eddyNCDT 3060/3070 – це новітня серія індуктивних вихрострумових датчиків для високоточного безконтактного вимірювання відстані. Ці датчики вирізняються надвисокою частотою відгуку (до 20 кГц), стійкістю до екстремальних умов експлуатації (температура до +200°C) та зручним налаштуванням через веб-інтерфейс.

Високоефективна індуктивна система вимірювання переміщення

Опис

Завантажити

Безконтактні індуктивні датчики переміщення Micro-Epsilon працюють за принципом вихрострумового вимірювання. На відміну від звичайних індуктивних датчиків переміщення, вони вимірюють на феромагнітних і неферомагнітних матеріалах, забезпечуючи високу точність, частотну характеристику і температурну стабільність. Завдяки своїй несприйнятливості до масла, бруду, тиску і температури, ці індуктивні вихрострумові датчики в першу чергу використовуються для інтеграції в машини і обладнання.

Характеристики

Ідеально підходить для інтеграції в машини та обладнання
Легка інтеграція з сучасними мережевими з’єднаннями та інтелектуальною обробкою сигналів
Поєднання роздільної здатності, лінійності та температурної стабільності встановлює нові стандарти
Широкий спектр застосувань завдяки численним моделям датчиків
Максимальна простота використання і інтуїтивно зрозуміла конфігурація через веб-інтерфейс
Діапазон вимірювання 0,4 | 1 | 2 | 3 | 4 | 6 | 8 мм
Інші діапазони вимірювання за запитом

Ідеально підходить для інтеграції в машини та обладнання

Завдяки температурній компенсації датчика і контролера можна досягти дуже високої точності вимірювань навіть при коливаннях температури. Датчики розраховані на температуру навколишнього середовища до +180°C і тиск навколишнього середовища до 700 бар.

DT3060	DT3061	DT3070	DT3071
Датчики з діапазоном вимірювання ≥1 мм	Датчики з діапазоном вимірювання ≥1 мм	Датчики з діапазоном вимірювання <1 мм	Датчики з діапазоном вимірювання <1 мм
Калібрування по 3 точках	Калібрування за 5-ма точками	Калібрування по 3 точках	Калібрування за 5-ма точками
-	Комутаційні та температурні виходи	-	Комутаційні та температурні виходи
-	Зберігання декількох характеристик	-	Зберігання декількох характеристик

Продуктивність і універсальність для промислового використання

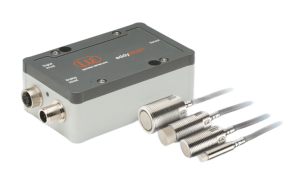

Нові потужні індуктивні вихрові вимірювальні системи eddyNCDT 3060/3070 ідеально підходять для швидких і точних вимірювань переміщень. Оснащені компактним контролером, датчиком і вбудованим кабелем, ці системи відкалібровані на заводі для феромагнітних і неферомагнітних матеріалів. Завдяки численним моделям датчиків, високій швидкості та інтелектуальній обробці сигналу, вони визначають новий клас продуктивності в індуктивному вимірюванні переміщень.

Новий еталон в технології контролерів

Інтерфейс M12 Ethernet промислового класу забезпечує сучасне підключення до промислової мережі. Конфігуровані аналогові виходи дозволяють виводити виміряні значення у вигляді напруги або струму. При підключенні ПК через інтерфейс Ethernet можна отримати доступ до сучасного веб-інтерфейсу без додаткової інсталяції, що дозволяє здійснювати програмне налаштування датчика і контролера.

Максимальна продуктивність з eddyNCDT 3061/3071

Контролери DT3061/3071 забезпечують розширені функції, такі як 5-точкове калібрування, комутаційні та температурні виходи, а також зберігання декількох характеристичних кривих. Оскільки системи eddyNCDT 3060/3070 оснащені інноваційною функцією розділення частот, немає необхідності в синхронізації при багатоканальних вимірюваннях.

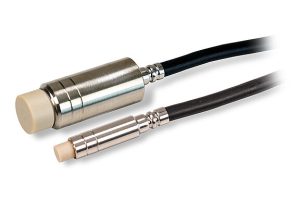

Нові датчики для кріплення на хомутах

Нові датчики без різьблення мають додаткові переваги над попередніми моделями з тим самим діапазоном вимірювання, оскільки їх не потрібно обертати під час монтажу. Таким чином, на кабель не діє напруга, викликана скручуванням. Датчики мають визначену точку затиску, що дозволяє мінімізувати теплове розширення в напрямку вимірювання і досягти високої температурної стабільності.

Документ	Мова
Data sheet eddyNCDT 306x	English
Data sheet eddyNCDT 307x	English
Catalog eddyNCDT Sensors (Inductive sensors based on eddy currents)	English

Поширені питання про eddyNCDT 3060/3070

Які діапазони вимірювання охоплюють датчики eddyNCDT 3060/3070?

Датчики серії 3060 призначені для вимірювання відстаней у діапазоні приблизно від 1 мм до 8 мм (стандартні моделі), тоді як серія 3070 розрахована на ультракороткі діапазони менше 1 мм (наприклад, ~0,5 мм). За потреби виробник може калібрувати систему й на інші діапазони.

Яка роздільна здатність та точність вимірювання цієї системи?

Система забезпечує надвисоку роздільну здатність – до ~0,002% від повного діапазону (FSO), а її лінійність становить близько ±0,2% FSO. Це означає, що навіть мінімальні зміни відстані будуть надійно зафіксовані контролером без суттєвих похибок.

В яких умовах можуть працювати датчики eddyNCDT 3060/3070?

Ці вихрострумові датчики призначені для роботи в суворих умовах. Сенсори витримують температуру довкілля до +200°C та тиск до 20 бар. Вони нечутливі до впливу масла, бруду, пилу чи вологи, тому придатні для використання у виробничих цехах, двигунах, гідравлічних системах тощо.

Як монтуються датчики серії eddyNCDT 3060/3070?

Окрім стандартних моделей з різьбовим кріпленням, доступні нові датчики без різьби, що встановлюються за допомогою затискного хомута. Такий монтаж спрощує встановлення датчика, усуває скручування кабелю при монтажі та мінімізує теплові деформації вздовж осі вимірювання, що підвищує довгострокову стабільність роботи.

Чи можна використовувати кілька таких датчиків одночасно?

Так, можна. Системи eddyNCDT 3060/3070 оснащені функцією розділення частот, тому кілька датчиків можуть працювати паралельно поблизу один одного без взаємного впливу. На відміну від традиційних датчиків, тут не потрібна апаратна синхронізація – контролери автоматично уникнуть накладення сигналів.
