Структурні вимірювання – 8411

Програма BK Connect забезпечує управління модальними вимірюваннями за допомогою молотка або шейкера з метою легкого налаштування, збору та перевірки даних для подальшої пост-обробки модального аналізу.

• Ця програма підкреслює масштабованість і високу продуктивність у найбільш часозатратних аспектах модальних вимірювань:
• Налаштування датчиків, каналів, таблиць, параметрів збудження та аналізу постобробки, відображення та звітність.

BK Connect Structural Measurements – Hammer and Shaker зазвичай використовується в парі з BK Connect Modal Analysis Type 8420 і BK Connect Advanced Modal Analysis Type 8420-A для створення спрощеної системи модальних вимірювань і аналізу з використанням загального, інтуїтивно зрозумілого інтерфейсу користувача, з можливістю швидкого налаштування. Поєднання структурних вимірювань з кореляційним аналізом BK Connect, тип 8421, додає кореляцію тестової моделі з використанням методу скінченно-елементного аналізу.

НАЛАШТУВАННЯ ТА ВИКОРИСТАННЯ

Апаратне забезпечення для збору даних відображається в інтерактивній графічній візуалізації фізичного обладнання, що забезпечує простий вибір каналу, перевірку датчика і чіткий огляд будь-яких потенційних проблем, таких як перевантаження датчика і обриви кабелю.

Для великих систем канали можна переглядати і сортувати відповідно до статусу для швидкого вирішення проблем. Користувач крок за кроком проходить тест з візуальним і звуковим зворотним зв’язком, що дозволяє операторам і інженерам з випробувань регулярно виконувати модальні вимірювання. Фахівці оцінять високий рівень гнучкості в налаштуванні і проведенні випробувань, а також потужний інтерфейс з моделями скінченних елементів (FE) для планування і валідації випробувань.

ВИМІРЮВАННЯ, КЕРОВАНІ ГЕОМЕТРІЄЮ

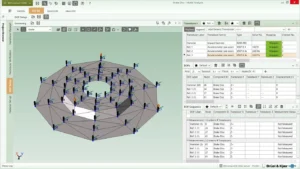

Графічне відображення геометрії тестового об’єкта дозволяє взаємодіяти з ним, щоб зробити різні завдання інтуїтивно зрозумілими. Вдосконалені інструменти створення геометрії дозволяють створювати геометрію тесту з нуля, але ви також можете імпортувати скінченно-елементну модель і розбити її на тестові моделі вручну або за допомогою спеціальних інструментів.

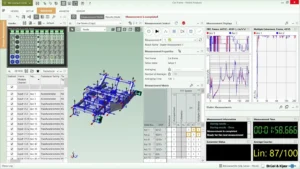

При тестуванні з рухомим акселерометром на дисплеї геометрії чітко відображаються ступені свободи (DOF), які потрібно виміряти. Геометрична модель також дозволяє легко перевіряти якість результатів вимірювань, використовуючи анімацію, наприклад, функцій частотної характеристики (ФЧХ).

МОЖЛИВОСТІ

• Вимірювання модальних даних з використанням геометричної моделі за допомогою BK Connect Modal Analysis Type 8420 або BK Connect Data Processing Type 8403

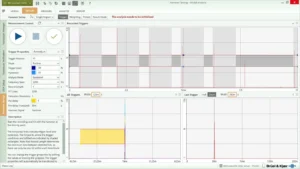

• Випробування на удар з використанням одиночних або випадкових ударів

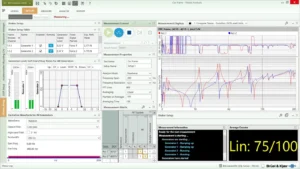

• Широкий спектр сигналів збудження шейкера, таких як випадкові (безперервні, імпульсні, періодичні і псевдо), періодичне щебетання і фіксований синус

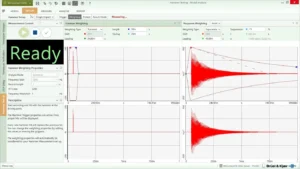

• Інтуїтивно зрозумілі графічні інструменти для налаштування молотка і шейкера і виконання вимірювань
• Голосовий зворотний зв’язок під час налаштування молотка і вимірювань
• Інтерактивне графічне представлення фізичного обладнання

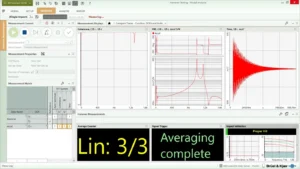

• Монітор в реальному часі, що показує дані про час і частоту після активації системи
• Автоматизовані процедури перевірки датчиків з регулюванням коефіцієнта підсилення
• Матриця результатів для зручного відображення, порівняння та звітування про результати одиниці вимірювання SI та імперічні, а також прискорення в g

ОБОВЯЗКОВІ УМОВИ

• BK Connect Data Viewer, тип 8400
• BK Connect Hardware Setup 8401
• BK Connect Geometry, тип 8410

• Збір та валідація модальних даних – від простих двоканальних випробувань на удар молотком до великих модальних досліджень з використанням декількох модальних збудників і сотень акселерометрів
• Вимірювання механічного імпедансу або рухливості.
