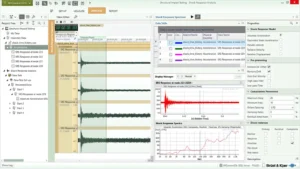

BK Connect Shock Response Spectrum – Type 8429

Ця програма BK Connect розраховує спектр реакції на удар (SRS) об’єкта випробування на перехідні події в часовій області, такі як піроудари або структурні удари. Це дозволяє визначити потенціал пошкодження перехідних подій і спрогнозувати, чи витримає конструкція такі удари. Розрахунок SRS перетворює вхідні дані про рух у затухаючі реакції осцилятора з одним ступенем свободи (SDOF). Амплітуди відгуків осциляторів будуються як функція частот SDOF для отримання SRS.

SRS розраховується відповідно до стандарту ISO 18431-4:2007 для аналізу ударного відгуку.

ХАРАКТЕРИСТИКИ

Програмне забезпечення включає попередню обробку ударної події. Вхідні дані можна переглянути до того, як окремі ударні події будуть обрані для аналізу. Перед самим розрахунком спектру ударного відгуку ці окремі ударні події можуть бути скориговані на зсув і дрейф постійного струму. Кінцева швидкість вхідних даних може бути примусово прирівняна до нуля, як це вимагається в деяких додатках. Потенційно користувач має 45 різних варіантів: п’ять моделей спектру ударної хвилі і дев’ять результатів розрахунку амплітуди (випадки удару).

МОЖЛИВОСТІ

• Відповідає стандарту ISO 18431 – 4:2007 Механічна вібрація і удар – Обробка сигналів – Частина 4:
• Аналіз спектру ударної реакції
• Моделі спектру ударної реакції: Абсолютне прискорення, еквівалентне статичне прискорення, псевдошвидкість, відносна швидкість і відносне переміщення
• Імпортує перехідні процеси прискорення, швидкості і переміщення. Дані швидкості та переміщення автоматично перетворюються в дані прискорення перед розрахунком SRS
• Інваріантне z-перетворення для зменшення помилок на високих частотах для пірошокових застосувань
• Динамічна передискретизація, що зменшує похибку зсуву і покращує точність виявлення піків
• Визначення зміни швидкості під час удару за допомогою моделі спектру ударної реакції псевдошвидкості
• Виявлення потенціалу пошкоджень від ударів у псевдошвидкісному спектрі

Амплітуди SRS виводяться з цих індивідуальних відгуків SDOF шляхом взяття максимального відгуку від первинної ударної події (під час вимушеного руху), або під час залишкової реакції на подію (вільний відгук). Найчастіше використовується загальна максимальна реакція, яка включає як первинну, так і залишкову реакцію (maximax).

ВИКОРИСТАННЯ

• Визначення потенціалу пошкодження конструкції від впливу ударних подій, таких як піроудари під час відокремлення ступенів ракети
• Випробування на міцність чутливих до ударів пристроїв, таких як авіоніка та обладнання наведення
• Точне тестування компонентів, коли система вібраційних випробувань не може генерувати часовий сигнал вихідної ударної події через динамічні обмеження. Замість цього використовується синтез ударної реакції, де генерується новий керований ударний імпульс з тим же SRS, що і вихідна ударна подія
• Проектні дослідження, що порівнюють, наприклад, опорні конструкції до і після зменшення ваги.
• Сейсмостійкість будівель, мостів та інших об’єктів інфраструктури, щоб гарантувати, що вони зможуть витримати землетруси

ВИМОГИ

• BK Connect Data Viewer Type 8400

BK Connect Shock Response Spectrum Type 8429 дозволяє інженерам швидко оцінювати ефект ударних подій, будувати надійні критерії приймання та порівнювати реальні й синтетичні імпульси. Це інструмент, який закриває повний цикл: від аналізу записаного удару до підготовки тестового профілю для відтворення на вібраційній установці.

Потрібно підібрати конфігурацію ліцензій BK Connect або розібратися, як застосувати SRS до ваших задач? Залиште запит через форму або зв’яжіться з командою АНВІТ – допоможемо обрати оптимальну конфігурацію, підкажемо по вимогах до вимірювального тракту та організуємо постачання програмного забезпечення в Україні.
