Операційний модальний аналіз (OMA) – 8760, 8761, 8762

PULSE Operational Modal Analysis виконує модальний аналіз, використовуючи лише виміряні часові дані відповіді конструкції. Оскільки немає необхідності вимірювати вхідні зусилля, цей метод ідеально підходить для випробувань у реальних експлуатаційних умовах, а також у випадках, коли штучне збудження конструкції є складним або неможливим. Це значно спрощує і пришвидшує процес налаштування та вимірювання, оскільки використовуються тільки акселерометри – без ударних молотків або шейкерів. Просто проводиться випробування без демонтажу об’єкта, під час звичайної експлуатації, що також мінімізує простої.

МОЖЛИВОСТІ

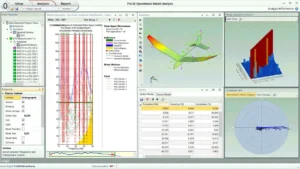

Це програмне забезпечення для операційного модального аналізу (OMA) поєднує потужні алгоритми для точного визначення модальних параметрів з простим у використанні інтерфейсом, орієнтованим на завдання, інтуїтивним робочим процесом і високим ступенем автоматизації, включаючи автоматичну оцінку мод. Доступне у версіях Basic, Standard і Pro.

• Визначення модальних параметрів (власні частоти, коефіцієнти затухання та форми коливань) конструкцій у робочих умовах

• Оцінка невизначеностей виділених власних частот, затухань і складності форм коливань (тільки у версії Pro)

• Ідентифікація модальних параметрів з урахуванням реальних граничних умов, просторового і частотного розподілу сил, а також рівнів сили і відповіді

• Автоматичне виявлення та пригнічення детермінованих сигналів (гармонічних компонентів)

• Потужні алгоритми в часовій (тільки Pro) та частотній областях

• Чіткі стабілізаційні діаграми для розрізнення фізичних і розрахункових мод (тільки Pro)

• Графіки і таблиці коефіцієнта модального узгодження (MAC)

• Графіки складності та нормалізація форм коливань

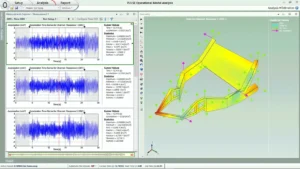

• Аналіз форм коливань у часовій і частотній областях (ODS)

• Швидкий стохастичний субпросторовий аналіз (SSI) великих обсягів даних без участі користувача (режим пакетної обробки; тільки Pro)

• Експорт анімацій у форматі відео AVI

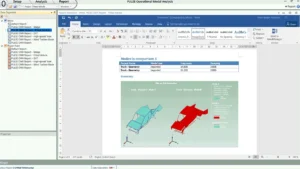

• Формування звітів у Microsoft® Word та Microsoft Excel®

• Опції моніторингу технічного стану конструкцій (SHM) – тільки у версії Pro

Технології

Основні алгоритми програмного забезпечення захищені патентами. Серед них:

• Frequency Domain Decomposition (FDD)

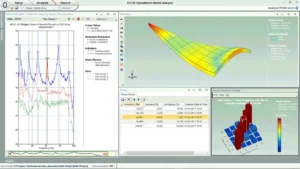

• Enhanced Frequency Domain Decomposition (EFDD)

• Curve-fit Frequency Domain Decomposition (CFDD)

А також чотири незалежні алгоритми у часовій області:

• Principal Components (PC)

• Unweighted Principal Components (UPC)

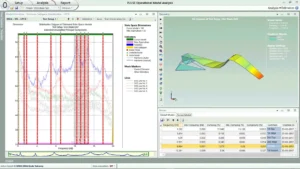

• Extended Unweighted Principal Components (UPCX)

• Canonical Variate Analysis (CVA)

ДОДАТКОВІ МОЖЛИВОСТІ

Опції для моніторингу технічного стану конструкцій (SHM) доступні у версії PULSE OMA Pro.

• Випробування будівельних конструкцій, які зазнають неконтрольованого і невимірюваного впливу навколишнього середовища, наприклад, хвиль на морських спорудах, вітрового навантаження на будівлі, трафіку на мостах

• Визначення реальних модальних параметрів машинобудівних конструкцій, таких як літаки під час польоту, транспортні засоби на випробувальних трасах, потяги в русі та працююче обладнання

• Випробування великих механічних конструкцій, які важко збудити штучно, наприклад, кораблів та підводних човнів

• Оцінка модальних параметрів для використання у кореляції з моделями скінченно-елементного аналізу (FE), оновлення моделей, перевірки проєктних рішень, бенчмаркінгу, усунення несправностей та контролю якості
