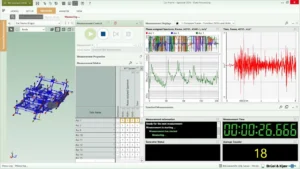

BK Connect 8410-C / 8410-D — форма робочого прогину конструкції, анімація патернів вібрацій | Anwit

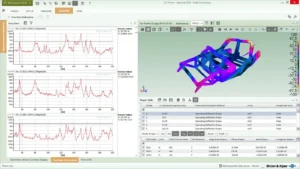

Spectral ODS — ОDS на заданій частоті з peak і RMS формами | Anwit

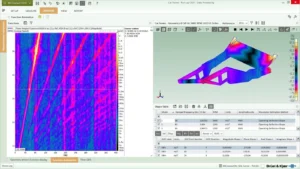

Run-up/down ODS — зміна форми дефлексу при зміні швидкості / оборотів машини | Anwit

Форми робочого прогину (ODS) – 8410-c, 8410-d | Anwit

Структурна динаміка

Форми робочого прогину (ODS) — BK Connect Type 8410-C і 8410-D

Форми робочого прогину (ODS) — це метод аналізу коливальних форм машин і конструкцій під дією реальних або умовних навантажень у робочих умовах.
Програмні пакети BK Connect 8410-C та 8410-D надають засоби для аналізу та побудови ODS у часовій області (Time ODS), у спектральній області (Spectral ODS) та під час зміни швидкості чи обертів (Run-up/Down ODS).

Вони підтримують візуалізацію та анімацію форм прогину, роботу з геометричними моделями, таблицями форм (shape tables), а також фільтрацію сигналів і функції декремента вибірки. Це робить їх ідеальним інструментом для досліджень машин, конструкцій і задач у сфері NVH.

Опис

Завантажити

Це програмне забезпечення BK Connect виконує ODS аналіз в часовій області, спектральний аналіз та аналіз розгону/гальмування. Воно визначає картину коливань конструкції в заданих умовах експлуатації; як динамічні властивості конструкції реагують на діючі на неї навантаження. Вібраційна картина може бути показана у вигляді анімованої геометричної моделі конструкції і представлена у вигляді переміщень, швидкостей і прискорень у табличній формі.

ДОСТУПНІ ТИПИ ODS

Часова ODS

Вібраційна картина для аналізованого діапазону частот визначається як функція часу: Включає всі частоти в аналізованому діапазоні частот, даючи загальну картину вібрації

Спектральна ODS

Картина вібрації визначається для конкретних дискретних частотних компонентів (стаціонарні сигнали) або компонентів порядку (швидкість, що злегка змінюється)

Розгін/ гальмування ODS

Картина вібрації визначається для конкретних частотних компонентів або компонентів порядку, як функція швидкості обертання

СЦЕНАРІЇ ВИКОРИСТАННЯ

Аналіз обертових машин і устаткування з внутрішніми силами
Аналіз машин, що працюють з фіксованою або злегка змінною швидкістю через зміну умов експлуатації
Аналіз шуму і вібрації, пов’язаної з обертовими і фіксованими частинамиобладнання
Аналіз швидкоплинні явища, наприклад, грюкання дверей
Аналіз нелінійних систем та частотно-варіаційний аналіз, таких як розгін/гальмування двигуна
Випробування будівельних конструкцій, на яківпливають сили навколишнього середовища, такі як хвилі на морські споруди, вітрове навантаження на будівлі та вплив транспортних навантажень на мости

МОЖЛИВОСТІ

Час, спектральний аналіз та аналіз розгону/гальмування
Вимірювання та аналіз з урахуванням геометрії
Перетворення між прискоренням, переміщенням та швидкістю
Результати у вигляді пікових, пік-пік або середньоквадратичних значень Формування таблиць зі значеннями ОРВ в окремих точках DOF
Підтримка одиниць СІ та британських одиниць
Коефіцієнт децимації для пропуску часових відліків під час анімації
Фільтр інтеграції високих частот для видалення низькочастотних ефектів

BK Connect 8410-C / 8410-D — Operational Deflection Shapes (ODS) дозволяють інженерам наочно оцінювати, як конструкція поводиться у різних умовах: під час роботи машини, запуску чи зупинки, а також при зростанні обертів. Використовуючи Time ODS, Spectral ODS та Run-up/Down ODS, результати подаються у вигляді анімації з геометрією або таблиць ступенів свободи (DOF).

Це забезпечує швидке виявлення резонансів, слабких місць і непередбачених відхилень, скорочуючи час діагностики та підвищуючи надійність конструкцій. Рішення ідеально підходить для NVH-інженерів, структурних випробувань, машинобудування, енергетики та промислових лабораторій в Україні.

Документ	Мова
Data Sheet: BK Connect Structural Dynamics: ODS Analysis and OMA Measurements (bp0018)	English
