BK Connect Type 8421 — Кореляційний аналіз (Correlation Analysis)

BK Connect Type 8421 — Correlation Analysis — програмне забезпечення для кореляційного аналізу двох модальних моделей: фінітно-елементних (FEM) моделей із результатами випробувань, двох тестових моделей або двох FEM-моделей. Він застосовується для перевірки точності FEM-моделей та аналізу якості вимірювань.

Модуль дозволяє виконувати глибоку кореляцію між різними моделями, що допомагає верифікувати конструкції, підвищувати достовірність розрахунків і вдосконалювати інженерні рішення.

Цей додаток забезпечує повне візуальне та числове порівняння двох модальних моделей – зазвичай результатів випробувань та КЕ-моделі. Інтуїтивно зрозумілий та гнучкий робочий процес охоплює всі етапи: вирівнювання геометрії, зіставлення ступенів вільності (DOF), порівняння параметрів, векторне порівняння, зіставлення форм коливань і створення звітів. Крім того, доступні інструменти для планування випробувань і валідації, що допомагають оптимізувати умови тестування та оцінити різні стратегії моделювання.

ІНСТРУМЕНТИ ПОРІВНЯННЯ

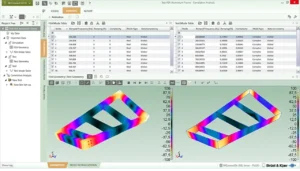

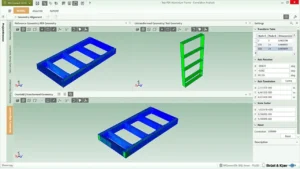

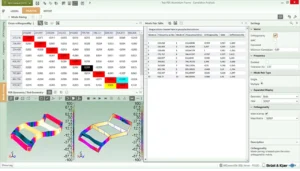

Програмне забезпечення дозволяє масштабувати та орієнтувати обидві геометричні моделі для зручного зіставлення. Доступна анімація форм коливань (експериментальних і КЕ), а також перегляд таблиць мод, що дає змогу наочно порівнювати модальні параметри. Зіставлення модальних форм (mode pairing) виконується автоматично за ступенем кореляції частоти або форми.

МОЖЛИВОСТІ

Імпорт експериментальних модальних моделей у стандартних форматах
Імпорт КЕ-моделей з програм Nastran® (MSC, NX, NEi), ANSYS®, ABAQUS® або у форматі UFF
Вибір і валідація вузлів КЕ-моделі для планування випробувань
Децимація КЕ-моделі для створення спрощеної тестової геометрії

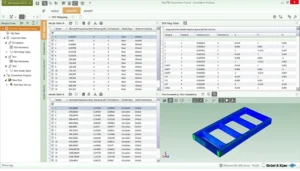

Відображення (mapping) ступенів вільності між двома моделями

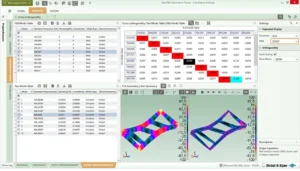

Обчислення AutoMAC, CrossMAC, автоматичної та перехресної ортогональності з побудовою 3D-графіків у зменшеному тестовому просторі
Імпорт зменшеної масової матриці з Nastran або ABAQUS
Можливість використання алгоритму SEREP у разі відсутності масової матриці
Розширення векторів експериментальних форм коливань у простір КЕ-моделі за допомогою алгоритму SEREP
Вбудована інтеграція зі звітністю Microsoft® Office

ІНТЕРФЕЙСИ КЕ-МОДЕЛЕЙ

Пропонуються інтерфейси BK Connect для імпорту моделей КЕ:

BK Connect Nastran Interface, тип 8400-D
BK Connect Ansys Interface, тип 8400-E
BK Connect Abaqus Interface, тип 8400-F

ЗАСТОСУВАННЯ

Виявлення недоліків у модальних випробуваннях і зон з недостатньою якістю моделювання в КЕ-моделях
Передача виміряних або змодельованих даних, таких як модальна демпфірування або масштабування форм, від експериментальних до аналітичних моделей
Визначення цільових параметрів і змінних для оновлення КЕ-моделі
Моніторинг технічного стану конструкцій (SHM) і виявлення пошкоджень шляхом порівняння результатів модальних випробувань із розрахунками на еталонній КЕ-моделі
Планування випробувань: децимація КЕ-моделі для визначення оптимальних точок збудження та відгуку
Дослідження частотного діапазону, густоти мод і критичних форм коливань
Валідація випробувань шляхом порівняння результатів з КЕ-аналізом

BK Connect Type 8421 — Correlation Analysis дозволяє об’єднувати результати вимірювань із FEM-моделями та порівнювати їх за частотою, формою мод і амплітудою. Це є ключовим кроком у процесі верифікації конструкцій.

Завдяки інструментам DOF mapping, AutoMAC / CrossMAC, геометричному вирівнюванню (geometry alignment) та інтерактивній звітності, модуль скорочує час валідації моделей, зменшує ресурси на перевірку та підвищує довіру до результатів моделювання й симуляцій.
