Розширені синусоїдальні вимірювання – 8412

Розширені синусоїдальні вимірювання з BK Connect призначені для простого налаштування, збору та валідації ФЧХ і пов’язаних з ними функцій, що використовують ступінчасте синусоїдальне збудження.

Вимірювання ступінчастого синусоїдального сигналу – це метод, при якому синусоїдальне збудження і відповідні вимірювання виконуються на фіксованих частотах по черзі. Ступінчасті синусоїдальні вимірювання часто використовуються як доповнення або замість широкосмугових випадкових вимірювань, оскільки вони можуть забезпечити більш точні результати і дозволяють проводити дослідження лінійності.

Ця програма підкреслює масштабованість і високу продуктивність у найбільш трудомістких аспектах вимірювання ступінчастого синусоїдального сигналу:

• Налаштування датчиків (за допомогою Transducer Smart Setup), таблиць каналів, параметрів збудження і аналізу
• Швидке отримання ФЧХ і пов’язаних з ними функцій без шкоди для якості
• Постобробка, відображення і створення звітів

BK Connect Advanced Sine Measurements зазвичай використовується в парі з BK Connect Modal Analysis Type 8420 і Advanced Modal Analysis Type 8420-A для створення спрощеної системи модальних вимірювань і аналізу з використанням загального, інтуїтивно зрозумілого і легко настроюваного користувальницького інтерфейсу. Поєднання розширених синусоїдальних вимірювань з кореляційним аналізом типу 8421 додає можливість кореляції моделі тестової моделі FEA.

ХАРАКТЕРИСТИКИ

За допомогою BK Connect Advanced Sine Measurements ви можете виконувати ступінчасті синусоїдальні вимірювання з одним або декількома модальними шейкерами. При збудженні з декількома вібростендами розрахунок ФЧХ і пов’язаних з ними функцій вимагає більшої кількості вимірювань. Підтримуються різні визначення ступінчастих синусоїдальних рядів для максимально можливої гнучкості та економії часу.

Ця програма підтримує управління по замкнутому циклу. Щоб захистити досліджуваний об’єкт і уникнути занадто високих рівнів відгуку під час вимірювань, можна вказати рівні тривоги і переривання. Рівні беруться безпосередньо з системи збору даних, щоб уникнути будь-яких потенційних затримок програмного забезпечення.

НАЛАШТУВАННЯ ТА ВИКОРИСТАННЯ

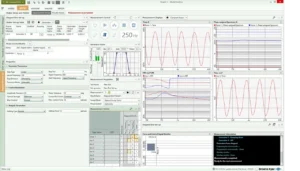

Модулі збору даних відображаються в інтерактивній графічній візуалізації, яка забезпечує простий вибір каналу, перевірку датчика і чіткий огляд будь-яких потенційних проблем, таких як перевантаження датчика і обриви кабелю.

Для великих установок канали можна перераховувати і сортувати відповідно до статусу для швидкого вирішення проблем. Фахівці оцінять високий рівень гнучкості в налаштуванні і виконанні тестів, а також зручний інтерфейс для Для великих установок канали можна перерахувати і відсортувати відповідно до статусу для швидкого вирішення проблем. Фахівці оцінять високий рівень гнучкості в налаштуванні і виконанні тестів, а також потужний інтерфейс до скінченно-елементних (FE) моделей для планування і валідації тестів.

МОЖЛИВОСТІ

• Вимірювання ступінчастого синусоїдального сигналу з урахуванням геометрії за допомогою BK Connect Modal Analysis Type 8420 або Data Processing Type 8403
• Вимірювання в замкнутому циклі з визначеними користувачем рівнями негайної тривоги і переривання
• Оптимальне, повне MIMO, ручне або спеціальне визначення ступінчастих синусоїдальних рядів
• Відстежувана вибірка даних для скорочення часу вимірювань
• Панель генератора з повзунками амплітуди для ручного управління
• Монітор сили і керуючого сигналу, який відображає амплітудні і фазові величини зі встановленими діапазонами відхилення
• Матриця результатів – зручний засіб відображення, порівняння та звітування про результати
• СІ та імперічні одиниці вимірювання, а також прискорення в g
• Отримання вимірювань ФЧХ без витоків як вхідних даних для дуже точного модального аналізу, наприклад, для наземних вібраційних випробувань (GVT) літаків
• Випробування великих конструкцій, таких як кораблі, поїзди та вантажівки, за допомогою концентрації енергії
• Резонансні дослідження критичних режимів
• Примусове реагування Операційний модальний аналіз (ODS)
• Контроль та дослідження нелінійностей складних конструкцій.
