Система для вимірювань товщини матеріалів

thicknessGAUGE O.EC

Вбудоване вимірювання товщини (вихрострумове/ємнісне)

Діапазон вимірювання (товщина): 3 мм
Точність: ± 0,3 мкм
Швидкість вимірювання: 3,9 кГц

Завантажити

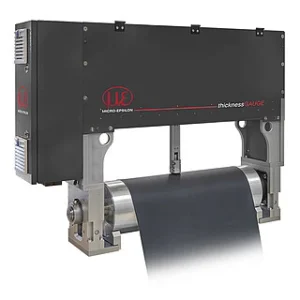

thicknessGAUGE O.EC — це компактна система для безперервного вимірювання товщини в стабільній С-подібній рамі з алюмінієвим роликом та вбудованою шафою керування. Система призначена для високоточних вимірювань товщини пластикових стрічок і покриттів товщиною до 3 мм та шириною полотна до 1250 мм. Для отримання поперечного профілю товщини матеріалу сенсор переміщується над плівкою. Якщо сенсор закріпити в певній точці, можна отримати товщинний профіль у фіксованій позиції.

Інтеграція здійснюється у складі повноцінних виробничих ліній, наприклад, у виробництві пластиків або плівок для акумуляторів. Систему можна інтегрувати як у нові установки, так і дообладнати в уже існуючі виробництва.

Характеристики:

Використовуваний сенсор: combiSENSOR
Ширина вимірювання: 500 / 750 / 1000 / 1250 мм
Точність: ± 0,3 мкм
Частота вимірювання: 3,9 кГц
Можливість вимірювань у процесі переміщення сенсора або в фіксованій точці
Живлення: 24 В для всієї системи
Висока точність за привабливою ціною
Підходить для OEM-виробників

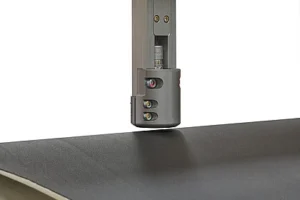

thicknessGAUGE O.EC використовує сенсор combiSENSOR для вимірювання товщини, що забезпечує субмікрометрову точність і високу стабільність сигналу. combiSENSOR об’єднує ємнісний сенсор з індуктивним сенсором на базі вихрових струмів. Обидва сенсори вимірюють з одного боку — у напрямку до алюмінієвого ролика. Ємнісний сенсор визначає відстань до верхньої поверхні матеріалу, використовуючи діелектричну проникність непровідного шару, тоді як інтегрований індуктивний сенсор на основі вихрових струмів вимірює відстань до алюмінієвого ролика. Різниця між обома сигналами і визначає товщину матеріалу.

Документ	Мова
Data sheet thicknessGAUGE O.EC	English
