Система для вимірювань товщини матеріалів

thicknessGAUGE C.LP – високоточна лазерна система контролю товщини

thicknessGAUGE C.LP — це готова до встановлення система для безконтактного inline вимірювання товщини листових і стрічкових матеріалів. Вона використовує два лазерні профільні сканери, які проектують лазерну лінію на поверхню матеріалу, компенсують нахил і створюють середнє значення профілю. Система калібрується на заводі та готова до експлуатації після монтажу.

Опис

Завантажити

Системи thicknessGAUGE C.LP використовують лазерні профілометри для вимірювання товщини

Ці сканери проектують лазерну лінію на поверхню, яку необхідно виміряти. Лазерна лінія компенсує нахил стрічки та дозволяє виконувати усереднення профілю. Метод вимірювання за допомогою лазерної лінії дає змогу вимірювати товщину структурованих матеріалів, таких як тиснені поверхні або перфоровані листи.

Характеристики:

Використовувана технологія: лазерні профілометри з синім лазером
Діапазон вимірювання (товщина): 15 мм
Точність: ±1,2 мкм
Частота вимірювань: до 100 Гц
Для структурованих матеріалів, наприклад, перфорованих та тиснених листів
Можливість розрахунку лінії найкращого прилягання
Компенсація нахилу стрічки

Точне вимірювання товщини за допомогою лазерних профілометрів

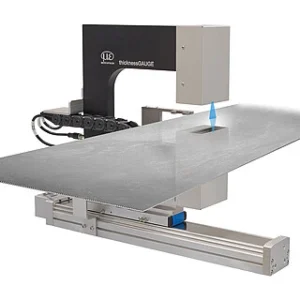

Системи thicknessGAUGE C.LP постачаються в зібраному вигляді, готовими до експлуатації та відкаліброваними на заводі. Вони складаються зі стабільної рами, до якої прикріплено два лазерні сканери. Ці сканери вимірюють товщину об’єкта за принципом різниці. Лазерні сканери ідеально налаштовані один відносно одного за умовами монтажу, що забезпечує високу точність вимірювань.

Лінійна вісь переміщує систему датчиків з паркової позиції в робочу позицію. Для повністю автоматичного калібрування система повертається у паркову позицію.

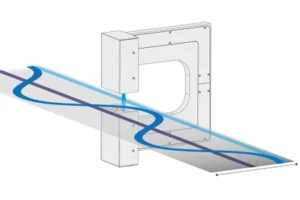

Система thicknessGAUGE C.LP застосовується для високоточного вимірювання товщини стрічок і листів. Вона також може використовуватися для фіксованих точок вимірювання, наприклад, вимірювання по центральній лінії (центральна товщина) або на краях. Лінійний модуль дозволяє виконувати поперечні вимірювання товщини до 600 мм ширини стрічки.

thicknessGAUGE C.LP — це надійне рішення для підприємств, що прагнуть точного, безконтактного контролю товщини матеріалів у режимі inline. За рахунок лазерних профільних сканерів, компенсації нахилу, траверсної осі до 600 мм та заводської калібрування — система забезпечує стабільні та коректні результати прямо на виробництві.
