thicknessGAUGE C.LL – лазерна система вимірювання товщини

thicknessGAUGE C.LL — це індустріальна система, що працює за принципом лазерної триангуляції для inline контролю товщини листових матеріалів і стрічок. Два лазерних сенсори, змонтовані на жорсткій рамі, вимірюють відстань до верхньої та нижньої поверхні. Різниця між ними дає точне значення товщини. Система поставляється у зібраному вигляді з заводським калібруванням для максимальної точності.

Система thicknessGAUGE C.LL: високоточне вимірювання товщини за допомогою лазерної триангуляції

Опис

Завантажити

Системи thicknessGAUGE C.LL використовують лазерні триангуляційні датчики, які забезпечують надзвичайно точне та швидке вимірювання товщини. Вони ідеально підходять для контролю продукції з пластику, дерева або металу. Завдяки оптимальному співвідношенню ціни та якості серія thicknessGAUGE.laser є ефективним рішенням для промислового застосування.

Основні характеристики:

Тип сенсорів: лазерні триангуляційні датчики переміщення
Діапазон вимірювання товщини: 6 або 50 мм
Точність вимірювання системи: ±1 або ±5 мкм
Швидкість вимірювання: до 10 000 вимірювань за секунду
Економічне рішення для контролю типових матеріалів — від полімерів до металів
Компактна конструкція, що поєднує продуктивність, надійність і доступну вартість

Точне вимірювання товщини за допомогою лазерних триангуляційних датчиків

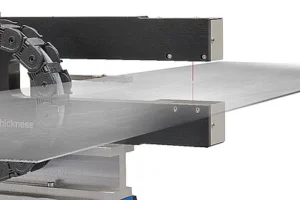

Системи thicknessGAUGE C.LL постачаються повністю змонтованими та відкаліброваними на заводі. Вони складаються зі стабільної рами, на якій встановлено два оптичні датчики відстані. Вимірювання товщини здійснюється за принципом різниці між показами цих датчиків. Завдяки ретельному взаємному налаштуванню датчиків забезпечується висока точність вимірювання.

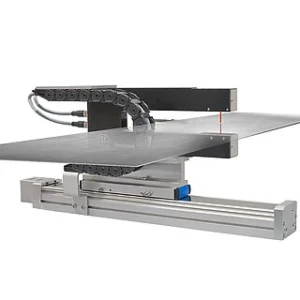

Лінійна вісь переміщує систему датчиків з паркувального положення до вимірювального. Для повністю автоматичного калібрування система повертається назад у паркувальне положення.

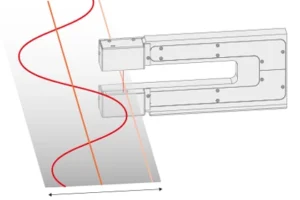

Система датчиків thicknessGAUGE C.LL застосовується для точного вимірювання товщини стрічок та плит. Її також можна використовувати для фіксованих вимірювальних позицій, наприклад, вимірювання по центральній лінії (центральна товщина) або на краях. За допомогою лінійного модуля можливе поперечне вимірювання товщини на ширину стрічки до 600 мм.

thicknessGAUGE C.LL — це готове рішення для підприємств, яким потрібен точний, надійний та швидкий контроль товщини матеріалів у реальному часі. Використовуючи лазерну триангуляцію та автоматичне калібрування, система забезпечує якісний моніторинг виробничого процесу й допомагає підтримувати високі стандарти продукції.

Документ	Мова
Data sheet thicknessGAUGE C	English
