thicknessGAUGE C.C – конфокальна система вимірювання товщини

thicknessGAUGE C.C — індустріальна система, що працює на базі конфокальної хроматичної технології для безконтактного inline вимірювання товщини. Завдяки парі конфокальних сенсорів по обидва боки матеріалу система забезпечує високу точність навіть на прозорих, напівпрозорих та відбивних поверхнях (скло, плівки, фольга, покриття). Вона підтримує автокалібрування, роботу з профілем по ширині й легко інтегрується у виробничу лінію.

Опис

Завантажити

Сенсорні системи thicknessGAUGE C.C використовують конфокальні хроматичні датчики переміщення для вимірювання товщини.

Ці датчики забезпечують надзвичайну точність вимірювання та високі частоти вимірювання. Крім того, ця інноваційна технологія дозволяє проводити вимірювання на дзеркальних та блискучих поверхнях.

Характеристики

Використана технологія: конфокальні хроматичні датчики переміщення
Діапазон вимірювання товщини: 2,5 мм
Точність: ±0,4 мкм
Частота вимірювання: до 10 кГц
Ідеально підходить для високоточного вимірювання дзеркальних та блискучих поверхонь
Також підходить для прозорих і напівпрозорих плівок

Точне вимірювання товщини за допомогою конфокальних хроматичних датчиків

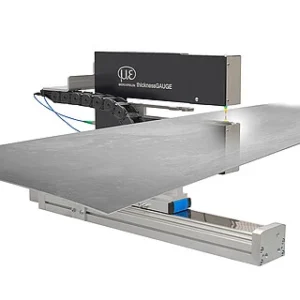

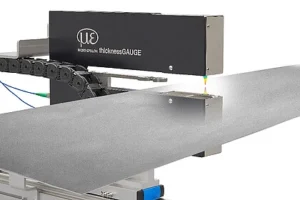

Сенсорні системи thicknessGAUGE C.C постачаються готовими до використання та відкаліброваними на заводі. Вони складаються зі стабільної рами, до якої прикріплено два конфокальні хроматичні датчики. Ці датчики вимірюють товщину об’єкта за принципом різниці. Датчики ідеально узгоджені між собою за умовами монтажу, що забезпечує високу точність вимірювань.

Лінійна вісь переміщує сенсорну систему з паркової позиції до вимірювальної. Для повністю автоматичного калібрування система повертається назад у паркову позицію.

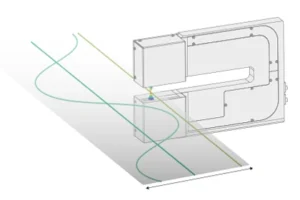

Система thicknessGAUGE C.C призначена для високоточного вимірювання товщини стрічок і листів. Вона також може використовуватися для вимірювань по фіксованих траєкторіях, наприклад, по центральній лінії (центральна товщина) або по краях. Лінійна направляюча забезпечує сканування товщини на ширині стрічки до 600 мм.

thicknessGAUGE C.C — оптимальне рішення для підприємств, яким потрібен високоточний, стабільний і безконтактний контроль товщини прозорих чи відбивних матеріалів у режимі реального часу. Конфокальна технологія, автоматичне калібрування та готова до інтеграції платформа роблять її ключовим інструментом для виробників скла, плівок і високоточних покриттів.

Документ	Мова
Data sheet thicknessGAUGE C	English
