thicknessGAUGE 3D – система 3D вимірювання товщини та профілю

thicknessGAUGE 3D — індустріальна сенсорна система для inline 3D вимірювання товщини й профілю листових та рулонних матеріалів. Вона застосовує два лазерні профілометри, що сканують верхню і нижню поверхні, формуючи хмару точок та обчислюючи товщину з мікронною точністю. Це дає змогу контролювати покриття, зварні шви, геометрію профілю й навіть локальні нерівності.

Опис

Завантажити

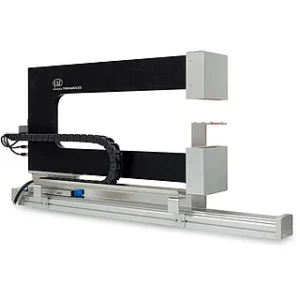

thicknessGAUGE 3D — це сенсорна система для оцінки профілю в режимі реального часу та 3D-вимірювання стрічкових і листових матеріалів, наприклад, країв покриттів, зварних швів або профілю лиття. Вона складається зі стабільної рами, до якої прикріплені два лазерні сканери. Сканери вимірюють профіль верхньої та нижньої поверхонь і забезпечують обчислення як окремих профілів, так і в комбінації у вигляді 3D-хмари точок.

Характеристики:

Використовувані сенсори: лазерні профільні датчики з червоним лазером
Діапазон вимірювання: 15 мм (товщина) / макс. 26,8 мм (профіль)
Роздільна здатність: 0,2 мкм (товщина) / 1024 точки (профіль)
Точність: ±1,2 мкм
Частота вимірювання: 500 Гц
Гнучке позиціонування завдяки електромеханічній осі
Автоматичне калібрування для забезпечення стабільної точності

Переваги використання

Надійний контроль товщини покриттів у режимі реального часу
Виявлення дефектів та нерівностей (хвилястість, вигини, зварні шви)
Можливість inline інтеграції у виробничу лінію

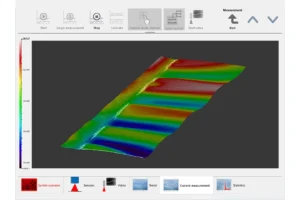

Побудова 3D карт поверхні для повного аналізу матеріалу
Підвищення якості й скорочення відходів у виробництві

Застосування

Металургія: контроль товщини сталевих і алюмінієвих листів
Автомобільна промисловість: перевірка зварних швів та покриттів
Електроніка: контроль товщини мідних та друкованих плат
Будівельні матеріали: профілі, панелі, пластики
Фармацевтика й пакування: тонкі плівки, фольга

Точне визначення профілю та 3D-вимірювання

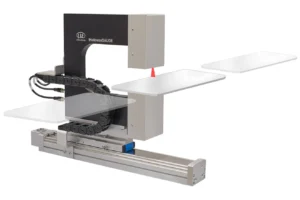

Сенсорні системи thicknessGAUGE постачаються у зібраному вигляді та відкалібровані на заводі. Крім того, лазерні сканери ідеально узгоджені між собою по умовах монтажу, що забезпечує високу точність вимірювання. Сенсорна система переміщується з паркової позиції у вимірювальну. Для повністю автоматичного калібрування система повертається у паркувальну позицію.

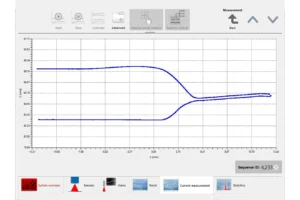

Автоматичні обчислення з широкими можливостями конфігурації

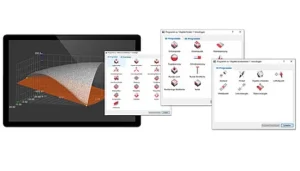

Вимірювання за допомогою thicknessGAUGE 3D виконуються автоматично. Для цього необхідний конфігураційний файл, який надається компанією Micro-Epsilon та імпортується у систему. За допомогою додаткового програмного забезпечення 3DInspect ви можете створити власні або кілька конфігурацій. У цьому ПЗ можна вибирати будь-які параметри, а також налаштовувати різні геометрії об'єктів для подальших обчислень. Потужні інструменти дозволяють вирівнювати та фільтрувати хмару точок, інтуїтивно визначати та вибирати релевантні ділянки, а також об'єднувати програми.

thicknessGAUGE 3D — це високоточна, гнучка й швидка система контролю товщини, що забезпечує надійний inline моніторинг якості виробів. Використання двох лазерних профілометрів і 3D аналізу дозволяє виявляти навіть найдрібніші відхилення у реальному часі, підвищуючи ефективність та конкурентоспроможність виробництва.
