Система для вимірювань товщини матеріалів

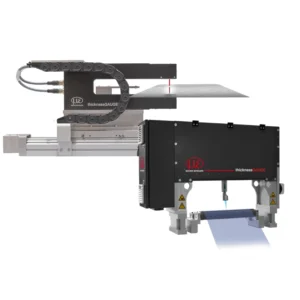

Лінійка thicknessGAUGE – високоточне вимірювання товщини стрічкових та листових матеріалів

thicknessGAUGE — це портфель індустріальних систем для inline вимірювання товщини стрічкових, листових та плитних матеріалів (метал, пластик, плівки, покриття) з діапазоном до 50 мм товщини.

Опис

Завантажити

Cистема для високоточного вимірювання товщини стрічкових та листових матеріалів

Системи датчиків thicknessGAUGE використовуються для точного вимірювання товщини стрічкових матеріалів, плит і листів товщиною до 50 мм. Декілька моделей з різними типами датчиків, діапазонами вимірювання та шириною вимірювання дозволяють проводити безперервний контроль товщини різних матеріалів і поверхонь з неперевершеним співвідношенням ціна/якість.

Ця повністю змонтована система складається зі стабільної рами, на якій закріплено два оптичні датчики відстані, що вимірюють товщину об’єкта за принципом різниці. Датчики точно вирівняні один відносно одного за умовами встановлення. Крім того, заводське калібрування забезпечує високу точність вимірювання товщини.

Лінійна вісь переміщує сенсорну систему з паркувального положення в робоче. У паркувальному положенні знаходиться еталон для повністю автоматичної калібровки.

Характеристики

Компактне комплексне рішення для точного безперервного вимірювання товщини
Підходить для багатьох типів поверхонь і матеріалів завдяки різним технологіям датчиків
Поперечне переміщення датчиків по лінійній осі
Повністю автоматична калібровка
Живлення 24 В для всієї системи
Вбудоване програмне забезпечення
Ідеальне співвідношення ціна/якість

Характеристики

Компактне комплексне рішення для точного вимірювання товщини в потоці
Для багатьох типів поверхонь і матеріалів завдяки різним технологіям датчиків
Поперечне переміщення датчиків по лінійній осі
Повністю автоматична калібрування
24 В живлення для всієї системи
Вбудоване програмне забезпечення
Ідеальне співвідношення ціни та якості

thicknessGAUGE 3D

thicknessGAUGE C.LL

thicknessGAUGE C.C

thicknessGAUGE C.LP

thicknessGAUGE O.EC

Вбудовані вимірювання товщини та профілю

Діапазон вимірювання (товщина): 15 мм
Точність: ± 1,2 мкм
Швидкість вимірювання: 0,5 кГц

Вбудоване вимірювання товщини (лазерні датчики)

Діапазон вимірювання (товщина): 6 | 50 мм
Точність: ± 1 / ± 5 мкм
Швидкість вимірювання: 10 кГц

Вбудоване вимірювання товщини (конфокальне)

Діапазон вимірювання (товщина): 2,5 мм
Точність: ± 0,4 мкм
Швидкість вимірювання: 10 кГц

Вбудоване вимірювання товщини (лазерні датчики профілю)

Діапазон вимірювання (товщина): 15 мм
Точність: ± 1,2 мкм
Швидкість вимірювання: 0,1 кГц

Вбудоване вимірювання товщини (вихрострумове/ємнісне)

Діапазон вимірювання (товщина): 3 мм
Точність: ± 0,3 мкм
Швидкість вимірювання: 3,9 кГц

Вимірювання товщини з високою точністю

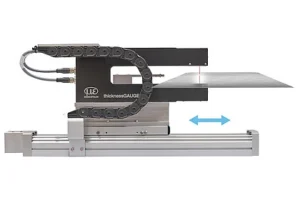

Системи thicknessGAUGE застосовуються в промислових умовах для високоточного вимірювання товщини стрічкових і листових матеріалів. Лінійний блок з електромеханічним приводом забезпечує вимірювання в режимі поперечного переміщення. Також можливе фіксоване вимірювання по заданій траєкторії, наприклад, по центру або на краях матеріалу.

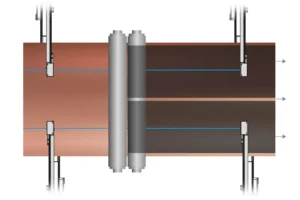

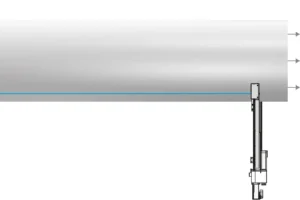

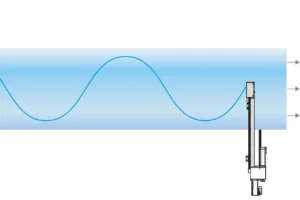

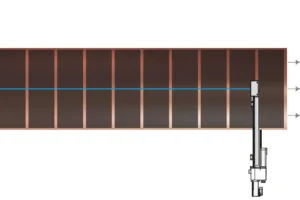

Вимірювання фіксованої колії на краю	Багатоканальне вимірювання товщини	Вимірювання товщини центру фіксованої колії	Вимірювання товщини поперечного перерізу

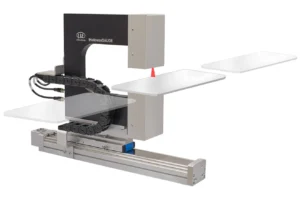

Точні профільні та 3D inline-вимірювання

Системи thicknessGAUGE 3D призначені для точного inline-вимірювання геометричних форм, таких як вигин плівки, край покриття або шви на елементах типу «pouch». Системи оснащені двома лазерними сканерами, які збирають дані профілю під час лінійного руху, об’єднують їх у загальний профіль і забезпечують 2D або 3D оцінку. Такі параметри, як висота сходинки, вигин або радіус, можуть бути вільно запрограмовані, що дозволяє вирішувати складні задачі безпосередньо в inline-процесі.

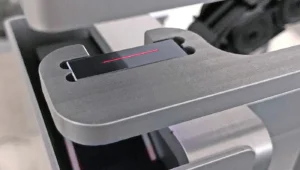

Автоматичне калібрування та компенсація температури

Системи thicknessGAUGE оснащені функцією калібрування на місці, щоб компенсувати, наприклад, вплив коливань температури. Цикли калібрування можна налаштовувати індивідуально. Окрім компенсації температури, калібрування на місці дозволяє циклічно та в будь-який час перевіряти належне функціонування системи.

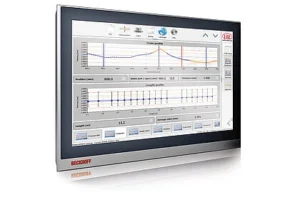

Потужне програмне забезпечення для аналізу та контролю

- Інтерфейс з підтримкою multi-touch
- База даних виробів
- Архів виробництва
- Статистичні звіти
- Контроль граничних значень із передачею сигналу назад у виробництво (опційно — через польову шину)
- Перевірка придатності вимірювального обладнання

100 % контроль якості під час виробництва

Системи thicknessGAUGE застосовуються в процесах обробки стрічки та виробництва листів для безперервного контролю товщини. Завдяки високій точності та інтелектуальним сенсорним технологіям ці системи використовуються в різних галузях промисловості.

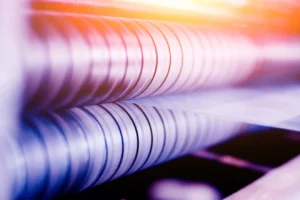

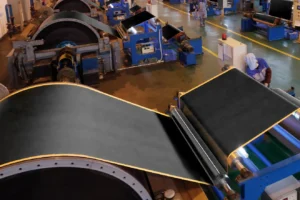

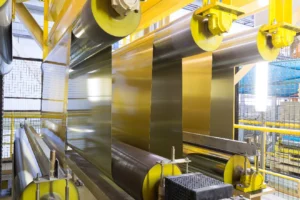

Вимірювання товщини пластикової плівки та пластин, тканих матеріалів, дерева та кераміки	Вимірювання товщини паливних елементів та плівки акумуляторних батарей (з покриттям та без покриття)	Вимірювання товщини металевої плівки, металевих смуг та металевих пластин

Системи thicknessGAUGE від Анвіт (Micro-Epsilon) — надійні інструменти для точного та безперервного контролю товщини матеріалів у виробничих процесах. Завдяки комбінованим технологіям сенсорів, заводському калібруванню та вбудованому програмному забезпеченню — ці системи підтримують високу якість продукції, знижують втрати та забезпечують контроль у режимі реального часу. Якщо потрібно адаптувати рішення під конкретний матеріал чи процес — я можу допомогти з добором моделі та SEO-фраз.

Документ	Мова
Data sheet thicknessGAUGE C	English
Data sheet thicknessGAUGE O.EC	English
