thicknessCONTROL TCP 7303.ET – профілометр для компонентів шин

thicknessCONTROL TCP 7303 — це економічно вигідне та точне рішення для вимірювання товщини у фіксованій позиції. Товщина визначається у вигляді профілю по довжині в межах системи шинного компонента.

Універсальна гнучкість

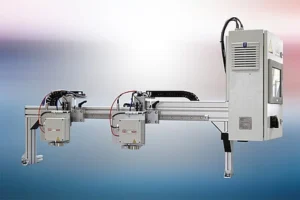

thicknessCONTROL TCP 7303.ET виконаний у вигляді рами та може оснащуватись до трьох датчиків. Одна з комбінацій включає лазерний триангуляційний датчик та датчик вихрових струмів. Датчик вихрових струмів має отвір, через який проходять світлова пляма та відбитий сигнал триангуляційного датчика, утворюючи концентричну зону вимірювання.

Ці датчики працюють у поєднанні з роликом, що направляє матеріал. Цей ролик необов’язково повинен бути спеціальним вимірювальним роликом — ним може бути і ролик каландра. Датчик вихрових струмів виявляє поверхню ролика, а отже, нижню сторону шинного компонента, тоді як лазерний триангуляційний датчик вимірює верхню сторону. Товщина матеріалу визначається як різниця сигналів обох датчиків переміщення.

Оскільки результат вимірювання базується виключно на зміні положення між рамою та роликом, температурні градієнти, що діють на раму, не впливають на точність вимірювання.

Датчики встановлені на лінійному напрямному механізмі й можуть вручну регулюватися в напрямку X до потрібної позиції.

thicknessCONTROL TCP 7303.ET — це оптимальне рішення для шинної промисловості, яке дозволяє отримувати точні профільні виміри товщини компонентів без потреби пересування системи. Завдяки поєднанню лазерного триангуляційного сенсора та сенсора вихрових струмів, а також продуманому дизайну рами, система забезпечує стабільні, надійні вимірювання навіть у складних умовах.
