3D - вимірювання профілю довгомірних сталевих виробів

Довгомірні вироби, такі як профілі, заготовки тощо, які виготовляються шляхом прокатки, волочіння або кування, часто мають складну геометрію поперечного перерізу. Системи вимірювання dimensionCONTROL використовуються для геометричного контролю довгомірних виробів. Залежно від застосування, вони можуть бути оснащені датчиками типу ThruBeam, а також червоними або синіми лазерними профільними сканерами для забезпечення оптимального рішення для конкретного завдання. Системи працюють з вражаючою точністю навіть в умовах гарячої прокатки. Вбудоване повністю автоматичне калібрування компенсує температурно-зумовлений потенційний довгостроковий дрейф механічної структури.

Системи dimensionCONTROL MPG 8208 і MPG 9208 виконані у вигляді П-подібних рам і формують справжні 3D-дані, на основі яких розраховуються номінальні значення.

Характеристики

• Справжнє 3D-вимірювання з корекцією по осях для потенційно вигнутих об’єктів
• Розширене програмне забезпечення для моніторингу та оптимізації виробництва
• Безперервне вимірювання дозволяє оптимізувати якість продукції
• Збір і реєстрація процесних даних для 100% контролю якості
• Значне скорочення часу налаштування при зміні продукції

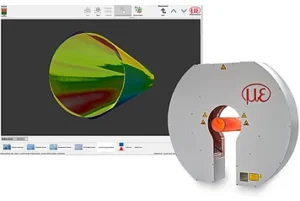

Вимірювання профілю розжарених труб за допомогою dimensionCONTROL MPG 9208

• Діапазон вимірювання до 500 мм
• Компактна конструкція для легкої інтеграції в лінію
• Можливість оснащення датчиками типу ThruBeam, а також червоними або синіми лазерними профільними датчиками
• Пневматичний захист оптики датчика, додатково — можливість водяного охолодження
• Гнучкий інтерфейс для зв’язку з виробничими системами

У сучасному виробництві довгомірних виробів 3D-вимірювання профілю стає стандартом якості. Системи, що пропонує АНВІТ, дозволяють в реальному часі контролювати форму, викривлення, симетрію та геометричні відхилення, що дає змогу своєчасно коригувати технологічні режими, зменшувати брак і підвищувати точність кінцевої продукції.
