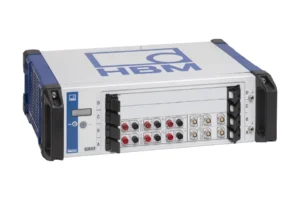

HBK eDrive EDRV-6P-4T - 6-канальний аналізатор потужності (до 12 каналів)

6-канальний аналізатор потужності eDrive GEN4tB:

Опис:

Аналізатор потужності  фронтальним пристроєм підключаємим до ПК, використовується для випробувань електричних машин та компонентів, керованих інвертором. ПК дозволяє відображати результати в реальному часі, зберігати результати та сирі дані, а також аналізувати їх у постпроцесінгу.

Основні характеристики:

• 6 канали потужності (6 напруги та 6 струм)
• 4 входи для частоти для підключення датчиків крутного моменту/швидкості

Комплектація:

1 х Менфрейм GEN4tB з 2 слотами (всі використовуються)

2 х Вимірювальні плати GN310B із 3 каналами потужності

1 х Програмне забезпечення Perception Enterprise з опцією eDrive

1х Роз’єм/сплітер для підключення моменту/швидкості

1 х Трифазний адаптер із зіркою

1 х Локальний SSD накопичувач

Менфрейм:

GEN2tB:

• 4 слоти для збору даних
• Портативне використання або монтаж у стійку
• Інтерфейси: 1 GBit Ethernet, PTPv2.0, 100 MB/s
• До 64 цифрових подій і 8 каналів термопар
• Порт Master/Sync (потрібен SFP-модуль)
• Оптичний порт Ethernet 1 GBit (потрібен SFP-модуль)
• Дисплей для відображення інформації про систему
• Внутрішній SSD: 1 TБ, 200 MB/s

Вимірювальні плати:

2 х GN310B плата аналізатора потужності:

• 3 канали потужності (напруга та струм)
  • 2 МГц, 18 біт, 2 ГБ ОЗП
• Діапазони вхідної напруги (5): ±50 В до ±1500 В постійного струму, 1000 В CAT IV, 1200 В постійного струму CAT IV, 1500 В постійного струму CAT III
• Діапазони вхідного струму (7): ±75 мА до ±2 А або використання струмових кліщів: ±5 мВ до ±20 В
• 16 цифрових подій і два входи лічильника/таймера

Програмне забезпечення:

Perception Enterprise з опцією eDrive:

• Налаштування системи, включаючи користувацькі формули
• Відображення результатів потужності в реальному часі (числові/трендові/полярні)
• Відображення сирих даних (осцилограми/FFT)
• Постпроцесинг збережених даних

Додаткові опції (замовляються окремо):

– більше каналів потужності (макс. 12)
– більше вхідних даних крутного моменту / швидкості
– інші вхідні плати для темп. або дані про вібрацію (NVH)
– Модулі SFP для:
* оптичний Master/Sync
* оптичний модуль Ethernet SFP 1 ГБіт
– внутрішній SSD, 500 ГБ, 350 МБ/с (замінює тип 1 ТБ)
– CAN FD/CAN 2.0 вхід/вихід/контроль збору даних
– Додаткова картка оператора для наступних опцій
* 10 ГБіт Ethernet (RJ45 або оптичний), 400 МБ/с
* EtherCAT вихід у реальному часі
* Головна вихідна карта, оптична, 4 порти

HBK eDrive EDRV-6P-4T — масштабована конфігурація Power Analyzer для складних багатоканальних випробувань електроприводів та силової електроніки. Завдяки вибірці 2 MS/s, підтримці 6→12 каналів і екосистемі Perception рішення забезпечує точні вимірювання, наочну аналітику й швидке формування звітів для R&D та стендових тестів.
