EDRV-6P-3I

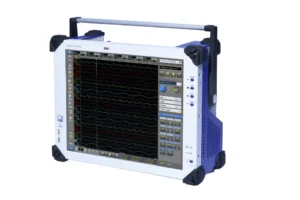

6-канальний eDrive аналізатор потужності GEN3iA:

Аналізатор потужності — це інтегрована система з ПК для тестування електричних машин і компонентів, керованих інвертором. Інтегрований ПК може відображати результати потужності в реальному часі, зберігати результати та необроблені дані, а також аналізувати збережені дані в процесі післяобробки. Він пропонує 6 каналів потужності (6 напруг і 6 струмів) та 4 частотні входи для датчиків крутного моменту/швидкості.

Склад системи:

• 1 x менфрейм GEN3iA з 3 слотами (1 вільний)
• 2 x GN310B вимірювальна плата з 3 каналами потужності
• 1 x програмне забезпечення Perception Enterprise з опцією eDrive
• 1 x клемна коробка для підключення/розподілу сигналів крутного моменту/швидкості
• 1 x трифазний адаптер штучної зірки
• 1 x інтегрований ПК з SSD

Менфрейм

1 x менфрейм GEN3iA з інтегрованим ПК:

• 3 слоти для вимірювальних плат
• Швидкість потоку даних: 200 МБ/с
• До 32 цифрових подій і 4 термопари
• Роз’єм Master/Sync
• Оптичний Ethernet-порт 1 Гбіт (потрібен SFP)
• Вихід живлення QuantumX постійного струму на 15 Вт

Вимірювальні плати

2 x GN310B карта аналізатора потужності:

• 3 канали потужності (напруга та струм)
• Частота вибірки: 2 MS/s, 18 біт, 2 ГБ ОЗП
• Діапазони входів напруги (5): ±50 В до ±1500 В постійного струму, 1000 В CAT IV, 1200 В постійного струму CAT IV, 1500 В постійного струму CAT III
• Діапазони входів струму (7): ±75 мА до ±2 А або використання струмових кліщів: ±5 мВ до ±20 В
• 16 цифрових подій і 2 входи лічильника/таймера

Інтегрований ПК

• Intel i3, 8 ГБ ОЗП, Win 10 Pro (64-біт)
• 17-дюймовий сенсорний екран TFT
• SSD, 480 ГБ, швидкість 200 МБ/с
• Ethernet 1 Гбіт, PTPv2.0, 100 МБ/с
• Оптичний Ethernet 1 Гбіт, SFP
• Аксесуари: миша, клавіатура, сумка для перенесення

Програмне забезпечення

• Програмне забезпечення Perception Enterprise з опцією eDrive
• Налаштування системи, включаючи користувацькі формули, відображення результатів потужності в реальному часі (числові/трендові/полярні) та необроблених даних (осцилограми/FFT), а також післяобробка збережених даних.

Додаткові опції (замовляється окремо)

• Додаткові канали потужності (до 9 максимум)
• Додаткові входи крутного моменту/швидкості
• Інші плати введення для даних температури або вібрацій (NVH)
• Модулі SFP для оптичного Ethernet 1 Гбіт
• Плата-носій опцій для таких функцій:
  • Ethernet 10 Гбіт (RJ45 або оптичний), 400 МБ/с
  • Вихідна карта Master, оптична, 4 порти
