HBK eDrive EDRV-3P-2T - 3-канальний аналізатор електричної потужності

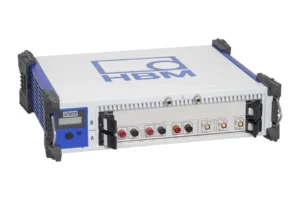

3-канальний аналізатор потужності eDrive GEN2tB:
Аналізатор потужності  фронтальним пристроєм підключаємим до ПК, використовується для випробувань електричних машин та компонентів, керованих інвертором. ПК дозволяє відображати результати в реальному часі, зберігати результати та сирі дані, а також аналізувати їх у постпроцесінгу.

Основні характеристики

• Канали вимірювання: 3 фази електричної потужності, з можливістю масштабування до 6 у майбутньому.
• Частота дискретизації: до 2 MS/s на канал — забезпечує точні динамічні вимірювання.
• Точність: 0,015 % від зчитування + 0,02 % від діапазону — для надмалої систематичної похибки.
• Платформа: GEN2tB – “PC-tethered” (вміє працювати через підключення до ПК).
• Сумісне ПЗ: Perception ePower™ / Perception Enterprise.
• Мультиканальність і маштабованість: опціонально доступні макс. 6 електричних каналів (конфігурації 6P-2T тощо).
• Розширення і модульність: додаткові входи для механічних сигналів (оберти, крутний момент), CAN-bus, висока швидкість зберігання, real-time звʼязок з автоматизацією.

Комплектація:

1. Менфрейм GEN2tB з 4 слотами (1 вільний)
2. Вимірювальна плата GN310B із 3 каналами потужності
3. Програмне забезпечення Perception Enterprise з опцією eDrive
4. Роз’єм/сплітер для підключення моменту/швидкості
5. Трифазний адаптер із зіркою
6. Локальний SSD накопичувач

Менфрейм:

GEN2tB:

• 2 слоти для збору даних
• Портативне використання або монтаж у стійку
• Інтерфейси: 1 GBit Ethernet, PTPv2.0, 100 MB/s
• До 32 цифрових подій і 4 канали термопар
• Порт Master/Sync (потрібен SFP-модуль)
• Оптичний порт Ethernet 1 GBit (потрібен SFP-модуль)
• Дисплей для відображення інформації про систему
• Внутрішній SSD: 500 ГБ, 200 MB/s

Вимірювальні плати:

GN310B плата аналізатора потужності:

• 3 канали потужності (напруга та струм)
• 2 MS/s, 18 біт, 2 ГБ ОЗП
• Діапазони вхідної напруги (5): ±50 В до ±1500 В постійного струму, 1000 В CAT IV, 1200 В постійного струму CAT IV, 1500 В постійного струму CAT III
• Діапазони вхідного струму (7): ±75 мА до ±2 А або використання струмових кліщів: ±5 мВ до ±20 В
• 16 цифрових подій і два входи лічильника/таймера

Програмне забезпечення:

Perception Enterprise з опцією eDrive:

• Налаштування системи, включаючи користувацькі формули
• Відображення результатів потужності в реальному часі (числові/трендові/полярні)
• Відображення сирих даних (осцилограми/FFT)
• Постпроцесинг збережених даних

Додаткові опції (замовляються окремо):

• Додаткові канали потужності (до 6)
• Додаткові входи крутного моменту/швидкості
• Модулі SFP для:
  • Оптичного Master/Sync
  • Оптичного 1 GBit Ethernet
• Входи/виходи CAN FD/CAN 2.0 для контролю збору даних

Переваги

• Оптимізований для тестування інверторних двигунів з високим динамічним навантаженням.
• Високочастотна дискретизація дозволяє точно виявляти та аналізувати динамічні зміни, гармоніки та короткочасні події.
• Широка функціональність: електрична, механічна, шина (bus) даних — у одному пристрої.
• Масштабованість і інтеграція з програмною платформою Perception дають гнучкість у побудові систем тестування.

Застосування

• Тестування електричних приводів, інверторів, двигунів, електромобільних систем.
• R&D лабораторії, випробувальні стенди, оцінка ефективності, втрат, динаміки передачі енергії.
• Складні валідаційні системи: recording, real-time моніторинг, автоматизація.

HBK eDrive EDRV-3P-2T — це високошвидкісний та точний 3-канальний аналізатор потужності, створений для сучасних випробувань електроприводів, рухових систем та інверторів. Завдяки частоті вибірки до 2 МS/s, масштабованій конструкції та можливості одночасного збору електричних і механічних даних, він надає детальну інформацію про ефективність, втрати та динаміку електричних приводів. Працює з Perception ePower™ або Perception Enterprise для комплексного аналізу, моніторингу і звітності.
