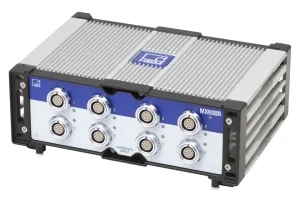

MX840B‑R — восьмиканальний універсальний підсилювач для різних типів сенсорів

8-канальний універсальний підсилювач сімейства SomatXR
Підтримка
– 8 x Тензометричний напів- або повний міст (постійний струм або несуча частота 4,8 кГц)
– 8 x п’єзоелементів з живленням по струму: IEPE (CCLD / ICP)
– 8 x П’єзорезистивний повний міст
– 8 x Термометр опору (Pt100, Pt500, Pt1000)
– 8 x Термопари (тип K, N, R, S, T, B, E, J, C)
– 8 x Омічний опір
– 8 x Потенціометричний перетворювач
– 8 x Індуктивний напів- або повний міст
– 8 x LVDT
– 8 x Напруга (60 В, 10 В, 100 мВ)
– 8 х струм (20 мА)
– 4 х Цифровий лічильник, Поворотний енкодер (інкрементний, з/без індексу), частота, SSI
– 1 x Високошвидкісний CAN (ISO 11898, прийом 128 сигналів)
Кожен канал пропонує:
– Частота дискретизації: макс. 40 кГц
– Регульований фільтр низьких частот (Бесселя, Баттерворта, лінійна фаза)
– Підтримка TEDS: Автоматична ідентифікація датчика
– Електрично ізольований
– Роз’єм: ODU 14-контактний

Загальні характеристики:
– Клас захисту IP65/IP67
– Дуже висока вібростійкість (10 g) і ударостійкість (75 g)
– 1 x Ethernet, 2 x Firewire
– Напруга живлення: 10…30 В постійного струму, макс. 12 W
– Сертифікат заводського калібрування відповідно до DIN/ISO 10012, збережені на пристрої (згенерувати сертифікат за допомогою MX Assistant)

SomatXR MX840B-R - вимірювальний підсилювач для універсального застосування

Опис

Завантажити

Універсальний підсилювач MX840B-R пропонує вісім каналів, до яких можна підключити понад 16 різних технологій датчиків. Завдяки цьому MX840B-R є ідеальним рішенням для різноманітних вимірювальних завдань, які вимагають використання багатьох різноманітних датчиків. Завдяки універсальним входам ви готові до будь-якого застосування.

MX840B-R має максимальну частоту дискретизації 40 кГц на канал і може реєструвати дані від наступних типів датчиків:

Напруга (± 100 мВ, ± 10 В, ± 60 В)
Стандартизований струм (±20 мА)
Повномостові або напівмостові тензометричні схеми
Індуктивні повномостові та напівмостові, LVDT
Потенціометричні перетворювачі
П’єзоелектричні перетворювачі зі струмовим живленням (IEPE, ICP®)
П’єзорезистивні повні мости
Термометри опору (PT100, PT1000)
Опір
Канали з п’ятого по восьмий, додатково: частота, лічильник імпульсів, енкодер повороту, момент, SSIКанал 1, додатково: CAN шина

Типові області застосування

Мобільні вимірювання і випробування на транспортних засобах підвищеної прохідності (будівництво, сільське і лісове господарство)
Стаціонарні вимірювання і випробування на об’єктах інфраструктури, наприклад, будівлях
Польові випробування в суворих умовах

Ваші переваги

Надійні результати вимірювань навіть у важких умовах
Зменшення витрат на прокладку кабелів завдяки використанню розподілених модулів
Оцифровка близько до датчика забезпечує вищу якість вимірювань

Гнучкість, модульність і можливість розширення

Модулі SomatXR також можна використовувати в поєднанні з іншими системами збору даних (наприклад, QuantumX). Всього за кілька простих кроків ви можете створити високоіндивідуалізовану систему збору даних, масштабовану під ваші конкретні потреби. Модулі обмінюються даними через Ethernet TCP/IP і синхронізуються за допомогою IEEE 1588 (PTPv2).

Професійна підтримка програмного забезпечення

Користувачі SomatXR отримують вигоду від потужного програмного забезпечення. Кожен вимірювальний модуль може бути підключений до ПК і вимірювального програмного забезпечення Catman через Ethernet. Надміцний реєстратор даних CX22B-R дозволяє автономне використання в польових умовах без ПК. Це гарантує, що дані легко збирати, чітко візуалізувати та інтелектуально аналізувати.

Висока точність і надійність

Надійні і достовірні результати вимірювань вимагають калібрування датчиків, підсилювачів або повних вимірювальних ланцюгів.

Сертифікат заваодського калібрування відповідно до ISO 10012, що зберігається в модулі SomatXR
Сертифікат DAkkS (ISO 17025) від HBM за запитом

Документ	Мова
SomatXR MX840B-R - Data Sheet (B04309)	English
SomatXR - Brochure (S04344)	English

Поширені запитання про універсальний підсилювач MX840B‑R

Які типи сигналів підтримує підсилювач MX840B‑R?

MX840B‑R підтримує понад 16 типів сигналів, включаючи: напругу (до ±60 В), струм, IEPE, містові тензодатчики, потенціометри, PT100, LVDT, частоту, імпульси, крутний момент, SSI, термопари та інші.

Який клас захисту має модуль MX840B‑R?

Універсальний підсилювач має захист IP65 або IP67 (в залежності від конфігурації), що дозволяє використовувати його у складних умовах: вібрація, пил, волога, температура від −40 до +80 °C.

Які інтерфейси використовуються в MX840B‑R?

Підсилювач має Ethernet (10/100/1000) з підтримкою PTPv2 і FireWire IEEE1394b, що забезпечує точну синхронізацію з іншими модулями SomatXR або QuantumX.

Де застосовується MX840B‑R?

Пристрій використовується в транспортній інженерії, на випробувальних стендах, у структурному моніторингу, залізничних і автомобільних системах, а також у польових тестах.

Чи можна каскадувати MX840B‑R з іншими модулями?

Так, MX840B‑R можна зʼєднати в каскад до 12 модулів через FireWire або Ethernet, що забезпечує масштабованість системи DAQ.
