Вимірювальні модулі

MX590B-R

Name: MX590B-R
Brand: Anwit
SKU: 4088
Price: 1.00 UAH
Availability: PreOrder

5-канальний підсилювач тиску сімейства SomatXR
Підтримує наступні технології датчиків:
– до 5 датчиків тиску, безпосередньо інтегрованих в модуль
– Індивідуально вибирається розміщення датчиків
– Середовище: рідке / газоподібне
– Вимірювання тиску (абсолютного до 10 бар / відносного до 25 бар)
Наступні параметри відносяться до кожного каналу::
– Частота дискретизації: макс. 40 кГц
– Регульований фільтр низьких частот (Бесселя, Баттерворта, лінійна фаза)
– Автоматична ідентифікація шланга і максимального тиску (RFID)
– Підключення датчика: Ніпель Walther типу LP-004*.

Загальні характеристики:
– Клас захисту IP65/IP67
– Висока вібро- та ударостійкість
– 1 x Ethernet, 2 x Firewire
– Напруга живлення: 10…30 В постійного струму, макс. 6 W

Примітка: Відповідні муфти з RFID доступні як аксесуари:
– 1-CON-S3006T: ущільнення з алюмінію та FKM
– 1-CON-S3007T: Ущільнення з нержавіючої сталі та FFKM
Обидва мають зовнішню різьбу M12x1,5 мм.

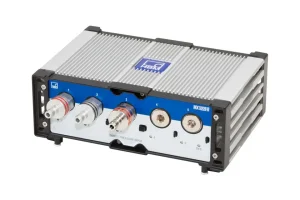

SomatXR MX590B-R: надзвичайно міцний вимірювальний підсилювач з вбудованими датчиками тиску

Опис

Завантажити

Вимірювальний підсилювач SomatXR MX590B-R має вбудовані датчики низького тиску. До п’яти датчиків на модуль дозволяють паралельно проводити різні вимірювання тиску (газів і рідин), наприклад, для синхронного отримання характеристик тиску вихлопних газів і моторного масла. Типове застосування – випробувальні стенди для двигунів або трансмісій. SomatXR MX590B-R можна конфігурувати індивідуально. Діапазон тиску на канал можна вибрати з дев’яти діапазонів, в залежності від застосування. Також можливе проведення вимірювань синхронно з іншими входами, такими як температура.

Роздільна здатність: 24 біт АЦП, до 40 кГц, смуга пропускання 7 кГц
Ступінь захисту: IP65/IP67
До п’яти вбудованих датчиків тиску

Міцний

Діапазон температур: від -40 до +80 °C (несприйнятливий до конденсації води)
Ступінь захисту IP65/IP67 (від пилу та води)
Вібростійкість до мінімум 5 g
Ударостійкість до 35 g

Точні результати вимірювань в суворих умовах (тестовий стенд)

Індивідуальна конфігурація

Діапазон тиску на канал можна вибрати з дев’яти діапазонів. Всього доступно п’ять каналів на модуль
Вимірювання відносного або абсолютного тиску до 25 бар
Частота дискретизації і фільтр можуть бути індивідуально налаштовані для кожного каналу

Виберіть діапазон тиску, що підходить для вашого застосування

Простота інтеграції

Проста і швидка ідентифікація датчика (кольорові кільця, опціонально: TEDS)
Різні варіанти з’єднувачів (муфти з різними варіантами різьблення і шлангових з’єднань)
Сертифікат калібрування зберігається в модулі
Інтеграція в режимі реального часу через шлюзовий модуль QuantumX CX27

Швидкий запуск

Документ	Мова
SomatXR MX590B-R - Data sheet (B04524)	English
SomatXR - Brochure (S04344)	English
