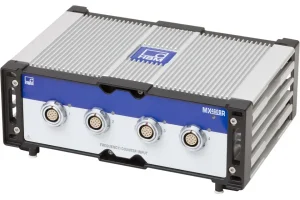

MX460B-R

Name: MX460B-R
Brand: Anwit
SKU: 4060
Price: 1.00 UAH
Availability: PreOrder

4-канальний високодинамічний цифровий модуль сімейства SomatXR
Підтримує наступні технології датчиків:
– Цифровий частотний вхід з високою роздільною здатністю (наприклад, датчик крутного моменту HBM*)
– Лічильник імпульсів, енкодер
– Пасивний індуктивний датчик швидкості обертання (з підключенням до змінного струму)
– Широтно-імпульсні модульовані сигнали (ШІМ)
– Розрахунок в реальному часі: Аналіз крутильних коливань
Наступні параметри відносяться до кожного каналу:
– Частота дискретизації: макс. 100 кГц
– Регульований фільтр низьких частот (Бесселя, Баттерворта, лінійна фаза)
– Підтримка TEDS: Автоматична ідентифікація датчика
– Електрично ізольований
– Роз’єм: ODU 14-контактний
Загальні характеристики:
– Клас захисту IP65/IP67
– Дуже висока вібро- та ударостійкість
– 1 x Ethernet, 2 x Firewire
– Напруга живлення: 10…30 В постійного струму, макс. 9 Вт.
– Сертифікат заводського калібрування відповідно до DIN/ISO 10012, збережений на пристрої (згенерувати сертифікат за допомогою MX Assistant)
*) Примітка: Модуль не може подавати живлення на датчики крутного моменту.

SomatXR MX460B-R - надійний модуль вимірювання імпульсів і частоти

Опис

Завантажити

Ви хочете виміряти крутний момент, швидкість обертання, кут, положення або переміщення в суворих умовах? Якщо так, то 4-канальний цифровий модуль вимірювання імпульсів і частоти MX460B-R в міцному корпусі з круглими штекерами – це правильне рішення для вас. MX460B-R підходить для точного збору цифрових сигналів при тестуванні позашляховиків або на випробувальних стендах. Крім того, SomatXR MX460B-R також збирає інформацію, отриману в результаті вимірювання ширини імпульсу або з датчиків кута повороту колінчастого валу, щоб полегшити аналіз даних TDC (верхньої мертвої точки) або кута на основі даних при випробуваннях двигунів внутрішнього згоряння. Модуль дозволяє аналізувати крутильні коливання і розраховувати диференціальний кут в реальному часі завдяки здатності передавати результати в працюючі системи автоматизації і контролю випробувань.

Міцні модулі, очевидно, є найкращим вибором, особливо при випробуванні силових агрегатів, оскільки вібрація, температура і витікання рідин не повинні впливати на модуль і вашу роботу. SomatXR MX460B-R в поєднанні з датчиками крутного моменту HBM і використанням передової цифрової інтерполяції та екстраполяції забезпечує цифрові вимірювання крутного моменту і частоти обертання з високою роздільною здатністю з найвищою динамікою до 1 МП/с і вихідною швидкістю 100 кС/с.

Міцна конструкція

Діапазон робочих температур: від -40 до +80 °C
Ступінь захисту IP65/IP67 (пил, вода)
Вібростійкість до мін. 10 g
Ударостійкість до 75 g
Автономне використання в польових умовах завдяки реєстратору даних SomatXR
Сертифікат заводського калібрування відповідно до ISO 10012, що зберігається в модулі SomatXR
Сертифікат DAkkS (ISO 17025) від HBM за запитом

Точні результати вимірювань у сурових умовах експлуатації

Потужний

Вимірювання крутного моменту, швидкості обертання, кута, положення або переміщення
Частота дискретизації до 100 кГц/канал
Смуга пропускання сигналу до 40 кГц
Аналіз крутильних коливань
Розрахунок диференціального кута

Висока експлуатаційна безпека

Гнучкість

Для портативного використання в суворих умовах
Для застосування на випробувальних стендах
Сумісність з іншими системами збору даних
Комунікаційні виходи Ethernet TCP/IP
Синхронізація за допомогою IEEE 1588 (PTPv2)

Легко інтегрується і розширюється
