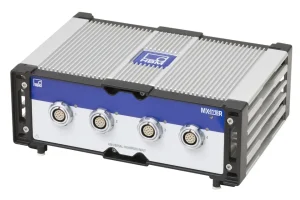

MX411B-R

Name: MX411B-R
Brand: Anwit
SKU: 4056
Price: 1.00 UAH
Availability: PreOrder

4-канальний високодинамічний універсальний підсилювач сімейства SomatXR
Підтримує наступні технології датчиків:
– П’єзоелектричні датчики, що живляться струмом: IEPE (CCLD / ICP)
– Тензометричний напів- або повний міст (постійний струм або несуча частота з 4,8 кГц)
– Індуктивний напів- або повний міст
– П’єзорезистивний повний міст
– Напруга (10 В)
– Струм (20 мА)
Наступні параметри відносяться до кожного каналу:
– Частота дискретизації: макс. 100 кГц (або 200 кГц в 2-канальному режимі)
– Регульований фільтр низьких частот (Бесселя, Баттерворта, лінійна фаза)
– Підтримка TEDS: Автоматична ідентифікація датчика
– Електрично ізольований
– Роз’єм: ODU 14-контактний
Загальні характеристики:
– Клас захисту IP65/IP67
– Дуже висока вібростійкість (10 g) і ударостійкість (75 g)
– 1 x Ethernet, 2 x Firewire
– Напруга живлення: 10…30 В постійного струму, макс. 15 Вт.
– Заводське калібрування відповідно до DIN/ISO 10012, збережені на пристрої (згенерувати сертифікат за допомогою MX Assistant)

Опис

Завантажити

Ви хочете аналізувати високодинамічні системи і отримати максимум від своїх вимірювань? Тоді SomatXR MX411B-R – правильний підсилювач для вас. MX411B-R має чотири канали з максимальною частотою дискретизації 100 кГц на канал, яка збільшується до 200 кГц в двоканальному режимі. Завдяки цьому підсилювач ідеально підходить для високодинамічного збору та аналізу механічних вимірювальних величин.

SomatXR MX411B-R підтримує наступні технології датчиків:

Напруга (±10 В)
Стандартизований струм (±20 мА)
Повномостові або напівмостові тензорезистори
Індуктивні повно- і напівмостові тензорезистори, LVDT
П’єзоелектричні перетворювачі зі струмовим живленням (IEPE, ICP®)
П’єзорезистивні повні мости

Частота дискретизації до 100 кГц на канал в поєднанні з високою роздільною здатністю 24 біт – MX411B-R гарантує максимальну точність. Це повністю і надійно задовольняє вимоги до збору даних про високодинамічні сили і прискорення в жорстких умовах експлуатації.

Типові області застосування

Мобільні вимірювання і випробування на позашляховиках (будівництво, сільське і лісове господарство)
Стаціонарні вимірювання та випробування інфраструктури, наприклад, будівель
Польові випробування в суворих умовах

Ваші переваги

Надійні результати вимірювань навіть у важких умовах
Зменшення витрат на прокладку кабелів завдяки використанню розподілених модулів
Оцифровка близько до датчика забезпечує вищу якість вимірювань

Гнучкість, модульність і можливість розширення

Модулі SomatXR також можна використовувати в поєднанні з іншими системами збору даних (наприклад, QuantumX). Всього за кілька простих кроків ви можете створити високоіндивідуалізовану систему збору даних, масштабовану під ваші конкретні потреби. Модулі обмінюються даними через Ethernet TCP/IP і синхронізуються за допомогою IEEE 1588 (PTPv2).

Професійна підтримка програмного забезпечення

Користувачі SomatXR отримують вигоду від потужного програмного забезпечення. Кожен вимірювальний модуль може бути підключений до ПК і вимірювального програмного забезпечення Catman через Ethernet. Надміцний реєстратор даних CX22B-R дозволяє автономне використання в польових умовах без ПК. Це гарантує, що дані легко збирати, чітко візуалізувати і розумно аналізувати.

Висока точність і надійність

Надійні і достовірні результати вимірювань вимагають калібрування датчиків, підсилювачів або повних вимірювальних ланцюгів.

Сертифікат заводського калібрування відповідно до ISO 10012, що зберігається в модулі SomatXR
Сертифікат DAkkS (ISO 17025) від HBM за запитом

Документ	Мова
SomatXR MX411B-R - Data Sheet (B04307)	English
SomatXR - Brochure (S04344)	English
