CX22B‑R‑W — мобільний реєстратор даних для польових транспортних випробувань

Надміцна серія SomatXR та її реєстратор даних CX22B-R-W є ідеальним рішенням для використання в суворих умовах експлуатації.

За допомогою попередньо встановленого програмного забезпечення для збору даних Catman всі отримані дані зберігаються в надійному двійковому форматі на внутрішньому накопичувачі об’ємом 180 ГБ. Всі метадані, що документують загальне налаштування і конфігурацію тесту, автоматично зберігаються, тому ви можете швидко відстежувати результати тесту і робити порівняння між кількома тестами. catman надає широкі функціональні можливості онлайн-обробки і виконує автоматизовані тести на основі сценаріїв в польових умовах.

CX22B-R-W дозволяє інтерактивно керувати завданнями тестування, переглядати і візуально перевіряти записані дані, а також робити висновки, генеруючи звіт в польових умовах. Отримання ширших уявлень підвищить продуктивність тестування і зменшить кількість повторень тестів.

Для довготривалого моніторингу в режимі 24/7 ви також можете налаштувати CX22B-R-W на роботу в режимі автоматичного відеореєстратора з підтримкою різних режимів запису даних (перемикання швидкості передачі даних для певних подій), підключенням до хмари з додатковим сховищем даних, потоковою передачею даних, сповіщеннями (тривогами) і віддаленим управлінням.

Вимірювання змішаних сигналів для максимальної гнучкості

SomatXR допомагає виконувати завдання валідації, отримуючи точні вимірювання змішаних сигналів, повністю синхронізовані в часі і з бажаною швидкістю передачі даних. Це дозволяє аналізувати дані з різних джерел для перевірки фізичної поведінки відповідно до проектних специфікацій в циклі проектування вашого продукту, наприклад, при випробуваннях транспортних засобів.

Можливі підключення за типами різних вхідних модулів:

• датчики сили і деформації в будь-яких конфігураціях
• прискорення і мікрофони (IEPE, MEMS)
• входи напруги
• датчики струму
• переміщення (індуктивні, потенціометричні)
• температури (термопари, RTD, NTC, PTC)
• швидкості обертання (енкодери, датчики)
• рух по шині транспортного засобу (CAN FD, MVB) і прямий доступ до ECU за допомогою xCP
• кінематика та датчики положення (GPS/GNSS/IMU)
• відео
• багато іншого

Гнучкість

• Збір змішаних сигналів: механічних, температурних, електричних, кінематики і положення транспортного засобу, камери і т.д.
• Автономний логгер або інтерактивне тестування з візуалізацією та аналізом в реальному часі
• Повністю модульна: розподілені або централізовані налаштування для великої кількості каналів

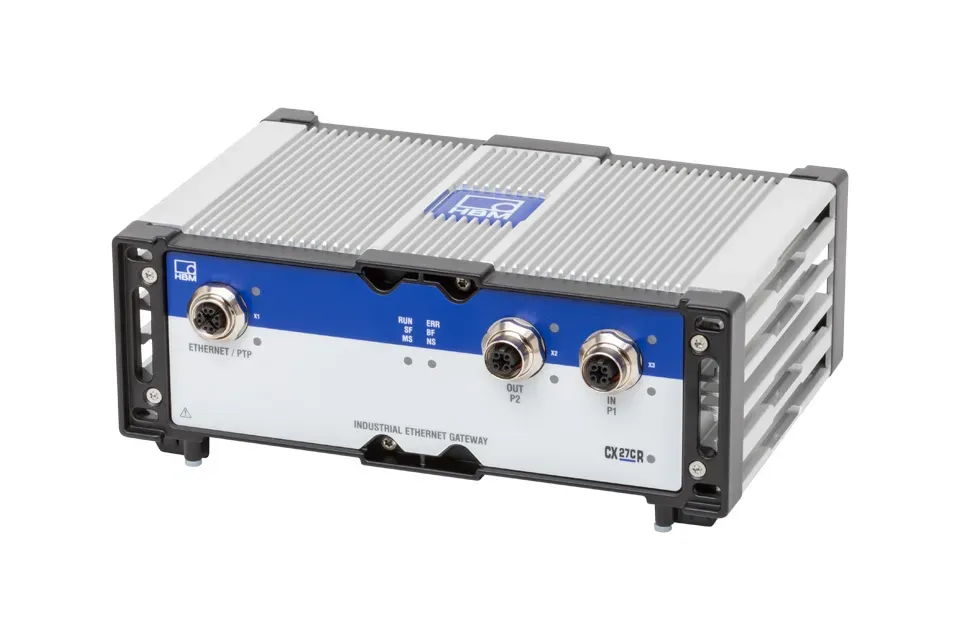

• Інтеграція в режимі реального часу або в інструменти MCD через CX27C

Універсальне використання

Надзвичайно міцний

• Захист від ударів і вібрацій за стандартом MIL для установки в більшості екстремальних умов.
• Міцна загальна конструкція, водо- і пилонепроникність (IP65 / IP67), 10 000 циклів підключення
• Розширений температурний діапазон (від -40 °C до +80 °C), стійкий до роси
• Надзвичайно надійний формат даних (експорт в інші формати)

Надійне використання в польових умовах

Зручно та ефективно

• Не потребує програмування, просте налаштування за допомогою бази даних датчиків або імпорту в Excel™.
• Налаштуйте інтерфейс візуалізації та управління так, щоб забезпечити сенсорне управління
• Отримуйте інформацію про сигнал в ваших простежуваних даних під час тестування
• Цифровий ввід/вивід для тригерів і сигналів тривоги

Ефективний робочий процес
