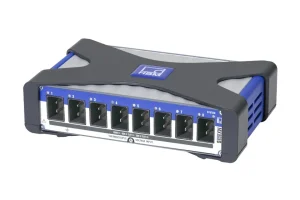

MX809B: Ізольоване вимірювання температури

Name: MX809B: Ізольоване вимірювання температури
Brand: Anwit
SKU: 3854
Price: 1.00 UAH
Availability: PreOrder

8-канальний вимірювальний модуль сімейства QuantumX для ізольованого вимірювання температури за допомогою термопар або для вимірювання електричної напруги;
Підтримує наступні технології датчиків:
– Термопари типів K, J, T, B, E, N, R, S, C з внутрішнім холодним спаєм для кожного каналу;
– Електрчна напруга: 5 В;
Наступні параметри відносяться до кожного каналу:
– Електрична ізоляція відповідно до EN60664: 1000 В, захист від перехідних процесів до Uт 2500 В (щодо інших каналів, електроживлення, зв’язку, корпусу);
– Категорії вимірювання (безпека): CAT II 600 V, CAT III 300 V;
– Частота дискредитації: макс. 600 кГц;
– 24-розрядний АЦП;
– Цифровий фільтр низьких частот: Бесселя, Баттерворта, лінійний фазовий;
– Розетка: Thermo-Mini (штекер, мідний контакт), підготовлений для ізоляційного ковпачка HBM;
Загальне призначення:
– Для вимірювання температури на компонентах, які проводять високу напругу;
– Підходить для мобільних і стаціонарних застосувань з електричними компонентами;
Загальні підключення:
– 1 x Ethernet з підтримкою PTP;
– 2 x FireWire;
– Напруга живлення: DC 10…30 В, макс. 6 W;
– Дані заводського калібрування відповідно до DIN/ISO 10012, збережені на пристрої (згенерувати сертифікат за допомогою MX Assistent)
Додаткові аксесуари:
– 1-ITC-K1000: термопара;
– 1-CON-A1018: упаковка з 4 ізоляційними заглушками для Thermo Mini;
– 1-CON-S1016: упаковка з 4 з’єднувачами типу K;
– 1-CON-S1017: упаковка з 4 з’єднувачами мідь-мідь.

QuantumX MX809B: максимальна безпека при вимірюванні великих потенціалів

Опис

Завантажити

Новий модуль QuantumX MX809B має вісім каналів для вимірювання температури і напруги при високому потенціалі. Кожен канал підтримує всі звичайні термопари, такі як тип K, J, N, T, E і багато інших, а також, як правило, напруги в діапазоні +/- 5 В. Модуль пропонує інноваційну концепцію ізоляції, що відповідає всім вимогам безпеки: Вимірювальні дроти з подвійною ізоляцією і стандартні термо-міні-роз’єми (IEC, ANSI), а також запатентована концепція захисту контактів і безпеки (ізолюючий ковпачок) запобігають прямому контакту з небезпечними струмоведучими частинами, забезпечуючи високу надійність вимірювань.

Типові області застосування MX809B включають випробування і аналіз електродвигунів, генераторів, випрямлячів або інверторів, зарядних пристроїв і, зокрема, систем зберігання енергії (високовольтних акумуляторів) і паливних елементів. Під час тестування акумуляторів підсилювач дозволяє точно вимірювати мінімальну напругу і температуру елементів при потенціалі до 1000 В. Безпека гарантується навіть при пікових значеннях напруги до 2400 В. Інші модулі серії QuantumX можуть бути додані за бажанням. Повна система ідеально підходить для використання в польових умовах і в лабораторії.

Щоб зробити результати вимірювань надійними і достовірними, необхідне калібрування датчиків, підсилювачів або повних вимірювальних ланцюгів. Для QuantumX в модулі зберігається робочий стандартний сертифікат калібрування відповідно до ISO 10012. Сертифікат DAkkS (ISO 17025) від HBM надається за запитом.

Максимальна безпека

Інноваційна концепція ізоляції та безпеки
Вимірювальні дроти з подвійною ізоляцією
Стандартні термо-міні роз’єми (IEC, ANSI)
Запатентована концепція захисту контактів і безпеки (ізолюючий ковпачок)
Випробувано та сертифіковано VDE

Унікальна концепція з’єднання, що запобігає прямому контакту з небезпечними струмоведучими частинами для забезпечення високої надійності вимірювань

Гнучкість

Для випробувальних стендів і мобільних дорожніх випробувань
Тип термопари відразу видно завдяки прозорому ізоляційному ковпачку

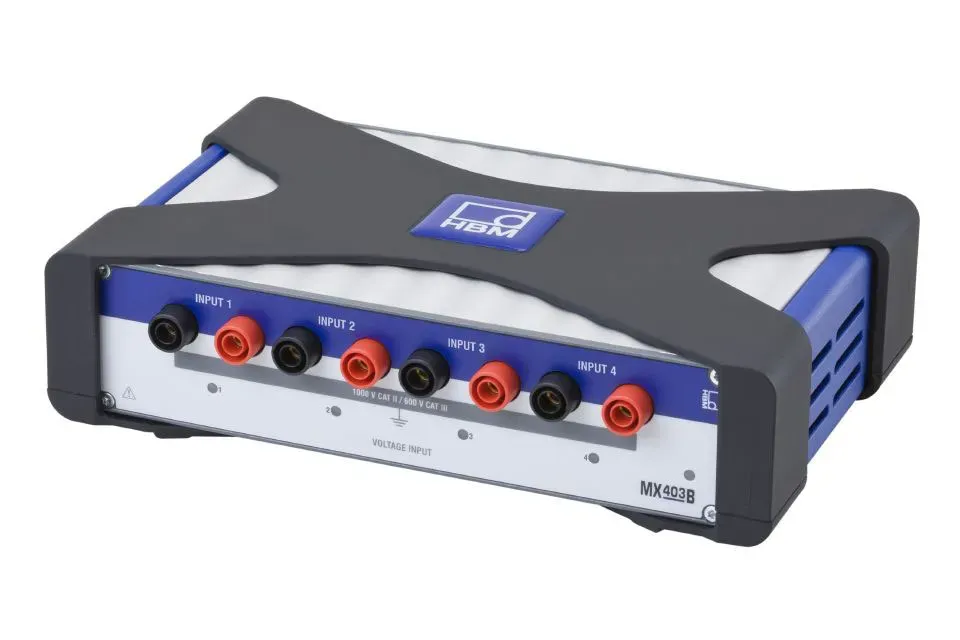

Легко розширюється за допомогою MX403B:
Напруга в діапазоні +/- 10, 100 або 1 000 В в категоріях вимірювання II і III
Вимірювання струму за допомогою вставного навантаження або струмових затискачів
Основа для аналізу загальних гармонійних спотворень (THD)
Муфта може підключатися і відключатися користувачем

Гнучкість для задоволення різних вимог завдяки можливості заздалегідь визначити довжину кабелю датчика і виконати проводку відповідно до вимог

Простота інтеграції

Підключення через Ethernet до ПК
Надійна підтримка програмного забезпечення catman
Інтеграція з іншим програмним забезпеченням (.NET API), LabVIEW™ або CANape
Інтеграція вимірювальних сигналів в реальному часі (CX27B) в автоматизовані тестові процеси через EtherCAT

Як централізовані, так і розподілені модулі забезпечують просту і індивідуальну інтеграцію
