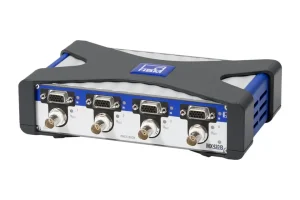

MX430B: Модуль для точних вимірювань

Name: MX430B: Модуль для точних вимірювань
Brand: Anwit
SKU: 3814
Price: 1.00 UAH
Availability: PreOrder

4-канальний вимірювальний модуль сімейства QuantumX для точних вимірювань при підключенні повномостових тензометричних датчиків;
Підтримує наступні технології датчиків:
– Тензорезисторна схема з повним мостом;
Для кожного каналу застосовується наступне:
– Точність: 100 ppm;
– Живлення моста: 2,5 або 5 В DC та CF, або 10 В DC;
– Діапазони вимірювання: 2,5 або 5 мВ/В;
– Імпеданс перетворювача: макс. 5000 Ом;
– Живлення моста: 600 Гц CF для зменшення завад (смуга пропускання: макс. 200 Гц);
– Альтернативне мостове живлення: Постійна напруга (DC) і, отже, висока динаміка (смуга пропускання: 6 кГц);
– Підтримує 6-провідну схему;
– Частота дискретизації: макс. 40 кГц;
– Гальванічно ізольовані входи для подачі струму і зв’язку;
– Підтримка TEDS: автоматична ідентифікація датчика;
– Масштабування: 2-точкове / посилення + зсув, табличне, поліноміальне, мультиполіноміальне;
– Цифровий фільтр низьких частот: Бесселя, Баттерворта, лінійний фазовий;
– Робочий стандартний сертифікат калібрування, збережений в пристрої;
Спеціальні функції:
– Розрахунок в реальному часі матриці 4х4 для використання з багатокомпонентними перетворювачами і т.д.;
– Аналоговий вихід на канал (BNC): 10 В, масштабований, фільтр;
Загальна інформація:
– Роз’єм: SubHD-15;
– 1 x Ethernet з підтримкою PTP;
– 2 x FireWire;
– Напруга живлення: DC 10…30 В, макс. 8 W;
– Заводські дані калібрування відповідно до DIN/ISO 10012, збережені на пристрої (згенерувати сертифікат за допомогою MX Assistent)
– Адаптер для роз’єму SubD (KAB416) або MS (KAB144) є в наявності.

QuantumX MX430B: точність і максимальне усунення завад

Опис

Завантажити

MX430B – це точний і компактний модуль сімейства QuantumX. Він має чотири входи для точного вимірювання тензометричних повномостових датчиків, таких як одно- або багатовісні датчики сили, датчики крутного моменту, а також датчики тиску. HBM надає весь вимірювальний ланцюжок для ефективного вимірювання: точні датчики, вимірювальний модуль QuantumX MX430B і відповідне програмне забезпечення.

Точне вимірювання сили і крутного моменту має важливе значення, зокрема, коли метою є визначення точного балансу в аеродинамічних випробуваннях автомобілів, літаків або спортивного обладнання в аеродинамічній трубі. MX430B також добре підходить для інших завдань, що вимагають високої точності і надійності, таких як визначення центру ваги ракет, аналіз вимірювань фюзеляжу або аналіз навантажень на стендах для випробування двигунів. Модуль є легким і компактним, що дозволяє використовувати його для обслуговування при калібруванні машин і датчиків.

Точність

4 мостових входи для тензорезисторів з повним мостом забезпечують мінімальну точність 100 ppm
Точність при повторюваних і тривалих вимірюваннях
Витримує такі впливи, як електромагнітне випромінювання або температура, завдяки аналізу несучої частоти
Сертифікат заводського калібрування відповідно до ISO 10012 зберігається в модулі
Сертифікат DAkkS (ISO 17025) від HBM за запитом

Особливо добре підходить для випробувальних стендів, що вимагають високої точності і надійності, таких як аеродинамічний аналіз в аеродинамічній трубі

Гнучкість

Точна валідація таких величин, як сила, крутний момент і тиск
Для статичних і динамічних вимірювань
Розподілений, тому вимагає мінімальних зусиль при підключенні
Гнучка параметризація завдяки використанню кожного каналу в режимі змінного або постійного струму

Підвищена довгострокова стабільність завдяки запатентованому фоновому калібруванню

Легка інтеграція

Дозволяє портативне використання для обслуговування при калібруванні машин і датчиків
Підтримка TEDS дозволяє швидко і надійно замінювати датчики
Інтеграція в реальному часі завдяки безпосередньо масштабованим виходам напруги (+/- 10 В) з додатковим фільтром, EtherCAT (CX27B), CAN (MX471B)
Надійна підтримка програмного забезпечення catman

Ефективний і динамічний аналіз системи з повною смугою пропускання

Документ	Мова
QuantumX MX430B - Data Sheet (B04130)	English
QuantumX - Brochure (S02333)	English
