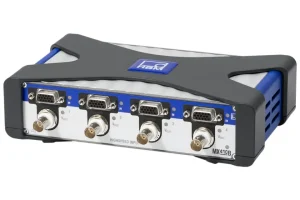

MX410B: Високошвидкісний модуль

Універсальний 4-канальний модуль збору даних QuantumX MX410B забезпечує особливо точний і швидкий збір даних вимірювань. Модуль має широкий спектр застосувань і відмінне співвідношення ціни та якості.

MX410B є модулем серії QuantumX і дозволяє вимірювати механічні величини, такі як сила, переміщення, тиск і прискорення, а також вібрацію і звук, з дуже високою точністю і швидкістю. Таким чином, пристрій збору даних є універсальним і оптимально підходить для використання в високодинамічних випробувальних стендах.

MX410B може використовуватися як автономний прилад або в поєднанні з іншими модулями QuantumX для забезпечення максимальної масштабованості. Сфери застосування вимірювального підсилювача включають машинобудування, аерокосмічну, автомобільну промисловість і дослідження – наприклад, краш-тести або аналіз вібрації, включаючи додаткові акустичні випробування і аналіз звукового тиску. Висока смуга пропускання сигналу MX410B (160 дБ) дозволяє вимірювальному підсилювачу реєструвати вібрацію і звук з високою точністю.

Крім того, модуль DAQ дозволяє реалізувати повний вимірювальний ланцюжок, починаючи від датчика через програмне забезпечення і закінчуючи аналізом даних. Вимірювальний підсилювач QuantumX MX410B пропонує високу точність і відмінне співвідношення ціни і продуктивності і, таким чином, є дуже економічно ефективним рішенням для складних і високодинамічних вимірювальних завдань.

• Клас точності: до 0,05%.
• Частота дискретизації на канал: до 100 кГц
• Частота дискретизації в 2-канальному режимі: до 200 кГц
• Смуга пропускання сигналу: 40 кГц

Точні результати

• АЦП з дуже високою роздільною здатністю (24 біт), що полегшує синхронні і паралельні вимірювання
• Придушення шуму
• Опціональний низькочастотний фільтр (Бесселя і Баттерворта) від 0,1 до 20 000 Гц
• Процедури AutoCal дозволяють компенсувати 100% довжини кабелю, а також температуру
• Обчислення пікових і середньоквадратичних значень в реальному часі
• Робочий стандартний сертифікат калібрування відповідно до ISO 10012, що зберігається в модулі
• Сертифікат DAkkS (ISO 17025) від HBM за запитом

Точні результати завдяки високій роздільній здатності і шумозаглушенню

Швидка інтеграція

• Безпечна і швидка інтеграція завдяки електрично ізольованим входам
• Проста установка датчика завдяки TEDS
• Вільне масштабування завдяки використанню додаткових розподілених або централізованих модулів QuantumX
• Чотири аналогових виходи в реальному часі з 16-бітною роздільною здатністю і низькою затримкою

Легка інтеграція і висока масштабованість в якості модуля серії QuantumX

Універсальне використання

• Чотири входи, які можна індивідуально конфігурувати
• До одного каналу можна підключити до шести типів датчиків
• Сумісність з наступними типами датчиків: Тензорезистори в напів- і повномостових конфігураціях (постійний струм або несуча частота), п’єзорезистивні повномостові датчики, індуктивні напів- і повномостові датчики, а також датчики напруги, струму і IEPE (ICP)
• Просунуте програмне забезпечення для аналізу катманів
• Проста передача даних через Ethernet
• Широкий діапазон напруги живлення (DC) від 5 до 24 В, який можна налаштувати для кожного каналу

Універсальне вимірювальне рішення з широким вибором датчиків і потужним програмним забезпеченням для аналізу
