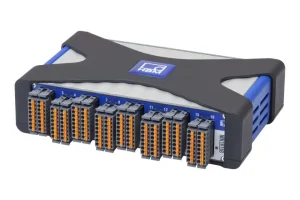

MX1615B: Тензометричний підсилювач QuantumX

Тензометричні підсилювачі QuantumX MX1615B і QuantumX MX1616B підходять для точного і безпечного збору даних з тензометричних датчиків в повномостовій, напівмостовій і чвертьмостовій конфігурації, а також для датчиків на основі тензорезисторів, потенціометрів, термометрів опору (PT100) або нормалізованої напруги (+/- 10В). Це означає, що цей блок збору даних є ідеальним вибором для вимірювання деформацій, сил і переміщень, а також температурних впливів.

Модулі MX1615B і MX1616B оснащені 16 входами для датчиків, розташованими в дуже компактному корпусі. В результаті, MX1615B і MX1616B пропонують неперевершену щільність каналів на невеликій площі. Типові області застосування включають статичні випробування на напруження для моделей МСЕ, квазідинамічні випробування на втому для аналізу ресурсу, задачі моніторингу, дослідження матеріалів, аналіз залишкових напружень, задачі технічного обслуговування (наприклад, для механічних випробувань друкованих плат), а також для загального запису даних про навантаження в польових умовах.

Як і всі модулі збору даних QuantumX, модулі MX1615B / MX1616B забезпечують миттєве виявлення датчика за допомогою TEDS («Plug & Measure») і можуть вільно комбінуватися і масштабуватися з усіма іншими модулями QuantumX.

Точність

• Запатентована схемотехніка (4-, 5-, 6-провідникова технологія, технологія несучої частоти, а також циклічне авторегулювання на всіх каналах)
• Надійний механізм, який запобігає електромагнітним і тепловим завадам на результат вимірювання (наприклад, через інвертор, високі струми, електричні машини або температурні впливи)
• Індивідуально налаштована швидкість вимірювання до 20 кГц на канал з високою пропускною здатністю сигналу.
• Протокол заводських калібрувань відповідно до ISO 10012, що зберігається в модулі.
• Сертифікат DAkkS (ISO 17025) від HBM за запитом

Точні, вільні від перешкод результати вимірювань – як для динамічних, так і для статичних вимірювань. Завдяки методу несучої частоти ви можете розраховувати на чіткі результати навіть в умовах дуже сильних перешкод і при використанні довгих кабелів.

Економія часу та ефективність

• Plug & Measure – автоматична конфігурація каналу для кожного датчика
• Миттєве калібрування датчиків або перевірка достовірності завдяки внутрішньому шунтовому з’єднанню
• Швидка установка приладів за допомогою вставних штепсельних роз’ємів
• Розподілена концепція і короткі збірні кабелі датчиків

Економія часу і підвищення ефективності вимірювань і аналізу: завдяки розумному поєднанню вимірювальних ланцюгів і технології plug & measure (підключи і виміряй). Механічні напруги можуть бути негайно візуалізовані, збережені або передані в цифровому вигляді.

Легка інтеграція

• Підходить для широкого діапазону температур навколишнього середовища (-20 ° C … + 65 ° C) завдяки міцній конструкції
• Миттєві результати за допомогою програмного забезпечення HBM catman для запису та аналізу даних
• Інтеграція в реальному часі по польовій шині Ethernet (CX27C), CAN (MX471C) або виходу напруги (MX878B)
• Відкрита концепція програмного забезпечення (Visual Studio .NET, LabVIEW та ін.)

Тензометричний підсилювач, який вписується в ландшафт вашої системи. Ось наскільки це просто!
