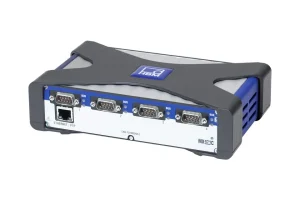

MX471C: Модуль QuantumX CAN FD

Модуль шини CAN FD QuantumX MX471C дозволяє одночасно інтегрувати до чотирьох мереж CAN або CAN FD в систему збору даних QuantumX і може бути розширений до необхідної кількості модулів.

Цей модуль може приймати будь-який сигнал від CAN FD, CAN, CCP, xCP-on-CAN/FD, J1939, ISOBUS або CANopen і в поєднанні з модулями аналогових вимірювальних входів, а також реєстратор даних ідеально підходить в якості реєстратора CAN FD для тестування мобільних транспортних засобів або моніторингу автопарку. Для цього всі сигнали можуть бути отримані у вигляді необробленого сигнального потоку і декодовані в ПК або програмному забезпеченні реєстратора. Всі отримані сигнали також можуть бути декодовані в режимі реального часу і передані на аналоговий вихід напруги (MX878B) або, наприклад, на польову шину на основі Ethernet (CX27C) для інтеграції в стенд.

Потужний режим шлюзу CAN модуля дозволяє передавати до 200 аналогових вхідних сигналів до вашої системи автоматизації і, таким чином, є простим способом інтеграції нового обладнання в існуючий стенд для випробувань або в будь-який мобільний реєстратор або випробувальне обладнання. Для цього всі сигнали можуть бути закодовані в режимі реального часу, що забезпечує мінімальну затримку <1 мс.

MX471C також працює як Ethernet-шлюз. Таким чином, будь-який сигнал з безпосередньо підключених модулів MX може бути переданий в Ethernet і переданий на ПК або реєстратор.

Крім того, повідомлення можуть бути розділені, за необхідності, і знову зібрані, наприклад, для створення шлюзу CAN-2-CAN.

Потужний

• Збір сигналів з часовою міткою на чотирьох шинах CAN FD, повністю ізольованих
• Прийом сигналів одним пристроєм (необроблений або декодування в реальному часі), паралельна передача аналогового сигналу і шлюз Ethernet
• Висока швидкість передачі даних до 4 Мбіт/с в режимі CAN FD

Прийом і передача з високою пропускною здатністю

Високий рівень підключення

• Прийом багатьох різних протоколів, таких як CAN FD, CAN 2.0 A/B, CCP, xCP-on-CAN, J1939, ISOBUS, CANopen
• Передача будь-яких аналогових даних від підключених модулів QuantumX до CAN FD або CAN
• Передача будь-яких аналогових даних з підключених модулів QuantumX в Ethernet і на ПК або реєстратор даних

Гнучка інтеграція в різні мережі завдяки багатьом підтримуваним протоколам

Універсальне використання

• Чотири електрично ізольовані канали, що налаштовуються індивідуально
• Ідеально підходить для вимірювань з декількома системами шини CAN (індивідуально конфігуровані канали)
• Формування пакетів і передача аналогових входів за допомогою CAN-повідомлень (режим шлюзу)
• Широкий асортимент аксесуарів: Кабелі, роз’єми, драйвери та програмне забезпечення

Синхронний запис сигналів шини, повністю синхронний з даними аналогових датчиків, що надаються іншими модулями MX, завдяки оптимальній інтеграції в сімейство QuantumX
