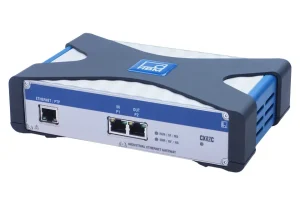

CX27C: Шлюз QuantumX

Модуль шлюзу QuantumX CX27C є ключем до багатьох різних конфігурацій вимірювального ланцюга – без компромісів.

Він забезпечує як синхронізований в часі метрологічний аналіз зразка, так і інтеграцію з автоматизацією випробувального стенду і, таким чином, тестування в реальному часі.

Одночасно можна збирати інформацію з датчиків до 24 модулів QuantumX або SomatXR і інтегрувати до 199 сигналів, паралельно і в режимі реального часу. Шлюзовий модуль CX27C є особливо гнучким завдяки різноманітним можливостям інтеграції даних:

• Інтеграція через Ethernet TCP/IP в програмне забезпечення для збору даних Catman або будь-яке інше програмне забезпечення
• Інтеграція в режимі реального часу через EtherCAT або PROFINET IRT
• Інтеграція через XCP-on-Ethernet в будь-яке програмне забезпечення CAL

Швидка і проста інтеграція QuantumX

Широкий вибір варіантів синхронізації, таких як EtherCAT™, PROFINET або Ethernet IEEE1588:2008 PTPv2 і NTP, дозволяє швидко і легко інтегрувати потужну систему збору даних QuantumX в широкий спектр тестових середовищ.

Шлюз CX27C робить QuantumX ідеальним для наступних застосувань:

• Структурна і термічна міцність
• Двигуни і силові агрегати
• Розробка нових функцій для блоків управління

Висока гнучкість

• Збір даних вимірювань за допомогою QuantumX і catman
• Інтеграція в реальному часі (EtherCAT або PROFINET IRT) через XCP-on-Ethernet
• Універсальні канали дозволяють використовувати будь-який датчик
• Ідеально підходить для постійно нових вимог і складних завдань

Для аналізу зразків і автоматизації в реальному часі з паралельним використанням Ethernet, EtherCAT, PROFINET або XCP-on-Ethernet.

Висока продуктивність

• 2 Мбіт/с пропускна здатність Ethernet
• 199 сигналів в реальному часі паралельно в мілісекундній часовій сітці
• Унікальна паралельна робота 4-х шинних з’єднань, наприклад
  – EtherCAT + Ethernet
  – PROFINET + Ethernet
  – EtherCAT і XCP на Ethernet
  – Кілька CX27C в одній системі: EtherCAT + EtherCAT + PROFINET
  – XCP-on-Ethernet і CAN FD з MX471C

Висока пропускна здатність паралельної передачі даних завдяки двом сигнальним шляхам

Швидка конфігурація

• Автоматична конфігурація завдяки автоматичному відображенню
• Кілька варіантів синхронізації (PTPv2, EtherCAT, PROFINET, FireWire…)
• Безкоштовне і просте у використанні програмне забезпечення для конфігурації (MX Assistant)
• Ідеально підходить для постійно мінливих і вимогливих завдань

Швидка інтеграція сигналів за допомогою автоматичної параметризації каналів (TEDS) і автоматичного відображення.
