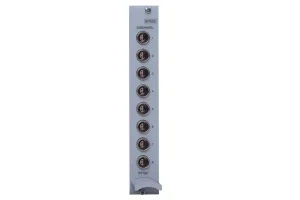

AP835 – підключення 8 Pt100 сенсорів до MGCplus через Lemo

AP835 — це плата з’єднання HBM для системи MGCplus, що дозволяє підключити до 8 Pt100 термодатчиків у 4‑провідній схемі через Lemo роз’єм. Працює з модулем ML801B, забезпечує автоматичну лінійаризацію, довжину кабелю до 300 м, клас точності до 0.1 % та довгострокову стабільність сигналу. Ідеально для лабораторії та промислових систем.

8-канальна плата для підключення термометрів опору Pt100 та електричних опорів
Підключення датчика: Гніздо Lemo 4-контактне
Використовується з підсилювачем типу ML801B

Технічні характеристики

Аксесуари

Кількість входів	8
Вхід	Опір (PTC, NTC, KTY), RTD (Pt, Ni)
Вихід	Відсутній
Інтерфейс	TCP/IP
Клас точності	0.05
Ступінь захисту	IP20
Частота дискретизації	2.4 кГц
Можливості у реальному часі	Відсутні

Код продукту	Опис
3-3312.0258	Конектор
1-ML 801B	8 канальний підсилювач

Завантажити технічну документацію

MGCplus - Data Sheet (B00554)

FAQ про плату AP835

Для яких сенсорів підходить AP835?

AP835 підтримує до 8 Pt100 термодатчиків у 4‑проводній схемі

З яким модулем вона працює?

Рекомендовано до модуля ML801B, який автоматично проводить лінійаризацію і обробку сигналу Pt100.

Яка допустима довжина кабелів?

Підтримується до 300 м кабелю між датчиком і картою AP835.

Яка точність та клас помилки?

Характерний клас точності – 0.1 %, з довгостроковою стабільністю < 30 mΩ при автокалібруванні.

Як налаштовується AP835 з Pt100?

ML801B автоматично розпізнає тип Pt100, проводить лінійаризацію від 0…500 Ω, та виводить температуру у °C або при бажанні — у Вольтах.
