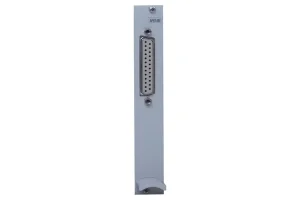

HBM AP814BI – 8-канальна плата з’єднання для чверть-мостових тензорезисторів у системі MGCplus

AP814BI – це 8-канальна плата з’єднання, призначена для підключення восьми тензорезисторів у чверть-мостовій схемі до вимірювальної системи HBM MGCplus. Вона забезпечує необхідні елементи для завершення мостової схеми та передачі високоточних сигналів у систему збору даних MGCplus.

Ця плата має вбудовані резистори для завершення чверть-мостової схеми зі значеннями 120 Ω, 350 Ω, 700 Ω та 1000 Ω. Це означає, що AP814BI підтримує підключення датчиків опором 120, 350, 700 або 1000 Ом без потреби в зовнішніх резисторах для компенсації.

Плата AP814BI характеризується класом точності 0.1%. Іншими словами, похибка вимірювань не перевищує 0.1% від повної шкали, що робить її придатною для прецизійних вимірювань деформації та сили.

Так. Модуль AP814BI є TEDS-сумісним (Transducer Electronic Data Sheet) і підтримує автоматичну ідентифікацію датчиків. Це дозволяє зчитувати інформацію про датчик (калібрування, тип тощо) та суттєво спрощує налаштування системи – достатньо під’єднати TEDS-сенсор, і система MGCplus автоматично зчитає його параметри.

Плата AP814BI використовується в парі з 8-канальним підсилювачем ML801B у складі системи MGCplus. Комбінація модуля підсилювача ML801B та плати AP814BI встановлюється в шасі MGCplus, забезпечуючи одночасне вимірювання восьми каналів тензорезисторів.

Плата реалізує фірмову 3-провідну схему підключення від HBM, яка компенсує опір проводів сенсора. Це означає, що вплив довжини та опору з’єднувальних кабелів мінімізується, що підвищує точність вимірювання деформацій тензорезисторів. Вбудовані резистори завершення мосту також гарантують правильний баланс чверть-мостових кіл, покращуючи стабільність та лінійність вимірювань.
