AP809 – 8‑канальна плата підключення термопар до MGCplus

AP809 — це спеціалізована плата від HBM для підключення до 8 каналів термопар (типи K/J/T/S і ін.) до модульної системи MGCplus. Завдяки вбудованому CJC, заводському калібруванню та підтримці до 8 термопар, AP809 забезпечує точний температурний DAQ без додаткових витрат.

Технічні характеристики
Аксесуари
Кількість входів8
ВхідТермопари
ВихідВідсутній
ІнтерфейсTCP/IP
Клас точності0.05
Ступінь захистуIP20
Частота дискретизації2.4 кГц
Можливості у реальному часіВідсутні



Код продуктуОпис
3-3312.0126Роз'єм Lemo, 6 контактів
1-ML801B8 канальний підсилювач

Завантажити технічну документацію

MGCplus - Data Sheet (B00554)

FAQ про плату AP809

Скільки каналів термопар підтримує AP809?

Підтримує до 8 термопарних входів із Cold Junction Compensation.

Які типи термопар сумісні?

Підтримуються термопари типів K, J, T, S, R, E, N, B.

Чи потрібен окремий блок живлення?

Ні — плата живиться через шину MGCplus або QuantumX.

Яка точність вимірювання температури?

Заводська калібрування забезпечує точність до ±0.1 °C.

Як монтується плата?

Монтаж можливий у корпусі MGCplus або на DIN-рейці (опція).

Рекомендовані товари

HBM AP835 плата з'єднання для 8 Pt100 сенсорів з Lemo роз’ємами
Плати з'єднання
Плата з’єднання AP835 для 8 Pt100, Lemo
AP835 — це плата з’єднання HBM для системи MGCplus, що дозволяє підключити...
Детальніше
AP836I плата з'єднання для 8 потенціометрів до системи MGCplus
Плати з'єднання
Плата з’єднання AP836I для 8 потенціометрів
AP836I — це багатоканальна плата з’єднання для модульної системи HBM MGCpl...
Детальніше
HBM AP815I — плата підключення 8 тензодатчиків, вид зверху
Плати з'єднання
З’єднувальна плата AP815I для 8 тензорезисторних мостів
AP815I — універсальна плата для підключення 8 тензорезисторних мостів (пів- та ч...
Детальніше
Плата з’єднання HBM AP814BI (8 каналів, чверть-міст) для системи MGCplus
Плати з'єднання
Плата з’єднання AP814BI для 8 тензодатчиків (чвертьміст)
Плата AP814BI – це 8-канальний модуль для підключення чверть-мостових тензорезис...
Детальніше
Плата AP810I – підключення 8 тензодатчиків до MGCplus
Плати з'єднання
Плата з’єднання AP801I для 8-ми каналів тензодатчиків
8-канальна плата з’єднання для тензорезисторних перетворювачів за повною т...
Детальніше

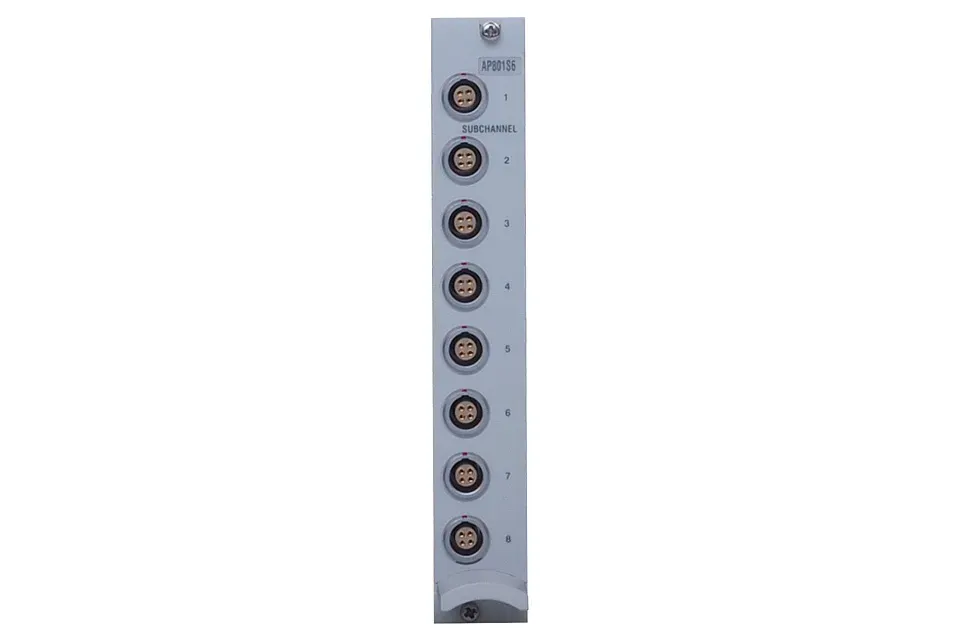

Плата AP801S6 з 8 LEMO аналогових входів ±10 В для HBM MGCplus
