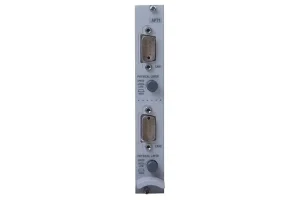

Плата з’єднання AP71 для двох шин CAN в системі MGCplus

Плата з’єднання на 2 CAN шини
Підключення: Гніздо D-sub 9-контактне
Використовується з модулями типу ML70B і ML71B

Технічні характеристики

Аксесуари

Кількість входів	2
Вхід	CAN
Вихід	(+/- 10V), CAN bus
Інтерфейс	TCP/IP
Клас точності	n/a
Ступінь заисту	IP20
Частота дискретизації	19.2 кГц
Можливості в режимі реального часу	немає

Product Code	Description
2-9278.0307	Штекер D-sub, 9-контактний
1-ML71B	Модуль приймача CAN-шини

Завантажити технічну документацію

AP71 забезпечує два незалежні CAN-шини через два 9-pin D‑Sub конектори – CAN1 і CAN2

Підтримка CAN 2.0B, High-Speed і Fault‑Tolerant згідно ISO11898, швидкості до 1 Mbit/s, максимальна довжина шини — 1000 м

Кожна шина може передавати до 128 сигналів, які налаштовуються через карту ML71B або панель AB22A/AB32

Для інтеграції MGCplus до CAN-мереж: ПЛК, CANHEAD, OEM-систем або стендового обладнання, з підтримкою резервування шин або розподілу задач.
