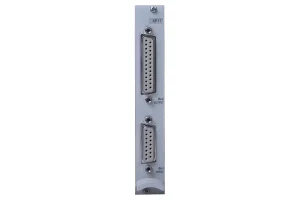

Плата з’єднання AP17 для обертових датчиків крутного моменту HBM

З’єднувальна плата з живленням для датчиків крутного моменту (серії T10, T12/T12HP, T40)
Підключення датчика: Гніздо D-sub 15-контактне
Підключення вихідного сигналу: Гніздо D-sub 25-контактне
Використовується з підсилювачем типу ML60B

Технічні характеристики

Аксесуари

Кількість входів	1
Вхідний сигнал	Цифровий енкодер
Вихідний сигнал	+/- 10В
Інтерфейс	TCP/IP
Клас точності	0.01
Ступінь захисту	IP20
Частота дискретизації	19.2 кГц
Можливості в режимі реального часу	Немає

Код продукту	Опис
1-ML60B	Підсилювач частотних сигналів
1-KAB151A-1.5	З'єднувальний кабель T21WN, T20WN, D-Sub15

Завантажити технічну документацію

MGCplus - Data Sheet (B00554)

Поширені запитання про плату AP17

Які датчики сумісні з AP17?

Плата AP17 призначена для підключення датчиків крутного моменту HBM серій T12, T40, T22 через 6-жильну схему.

Чи можна встановлювати AP17 у польових умовах?

Так, конструкція дозволяє монтаж у стендових або промислових умовах з надійною фіксацією дротів.

Які функції передає плата?

AP17 підтримує канали сигналу, живлення, обнулення, калібрування, термокомпенсації — повний функціонал.

Чим відрізняється від AP01I або AP14?

AP17 спеціально оптимізована під датчики моменту (обертові), тоді як AP01I/AP14 — для тензодатчиків або універсальних сенсорів.
