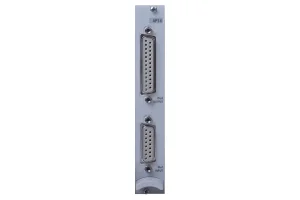

Плата з’єднання AP14 для тензорезисторів у системі HBM MGCplus

Плата для підключення тензорезисторів (в повному, напів- і чверть- мостовому виконанні з внутрішніми кінцевими резисторами 120 Ом, 350 Ом і 700 Ом)
Підключення датчика: Роз’єм D-sub 15-контактний
Підключення для вихідного сигналу: Роз’єм D-sub 25-контактний

Specification

Accessories

Кількість входів	1
Вхідний сигнал	тензорезистивний повний/напівміст, чвертьміст
Вихідний сигнал	+/- 10В
Інтерфейс	TCP/IP
Клас точності	0.03
Ступінь захисту	IP20
Частота дискретизації	19.2 кГц
Можливості в режимі реального часу	Немає

Код продукту	Опис
1-ML30B	Підсилювач несучої частоти, 600 Гц
1-ML10B	Підсилювач постійного струму для тензорезисторів
2-9278.0293	Штекер D-sub з кришкою, 25 контактний
3-3312.0182	Штекер D-sub з кришкою, 15-контактний
1-ML55B	Підсилювач несучої частоти, 4,8 кГц

Завантажити технічну документацію

MGCplus - Data Sheet (B00554)

Поширені запитання про плату AP14

Які тензодатчики можна підключити через AP14?

Підключаються тензорезистори з 4‑жильним або 6‑жильним виходом без готового роз’єму — провід фіксується гвинтом.

У чому різниця між AP14 і AP01I?

AP01I використовує D-sub роз’єм, а AP14 — клемну колодку для прямого підключення провідників.

Чи обов’язково використовувати DIN-рейку для монтажу?

Ні. AP14 може кріпитись як на DIN-рейку, так і на монтажну панель залежно від вашого стенду.

Чи можна використовувати AP14 у промислових умовах?

Так, але рекомендується для стаціонарних або лабораторних рішень. Для польових умов краще — AP03I з MS-роз’ємом.
