Мейнфрейм

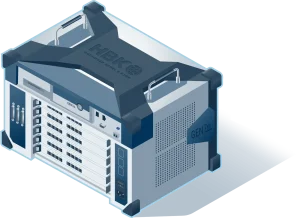

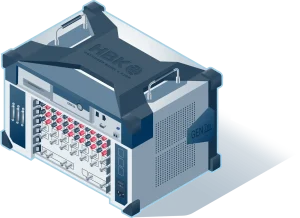

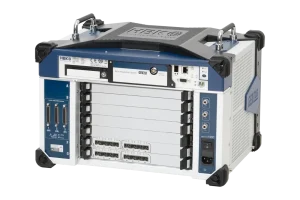

GEN7tB — компактний transient DAQ-рекордер з 7 слотами

Мейнфрейм GEN7tB, 7 слотів:
– 7 слотів для підключення
– настільний або для установки в стійку
– 1 Гбіт Ethernet, PTPv2.0, 100 МБ/с
– до 96 цифрових подій і 12 каналів T/C
– Головний/синхронізуючий роз’єм
– оптичний порт 1 Гбіт Ethernet (потрібен SFP)
– Вихідна потужність 30 Вт QuantumX DC
*** програмне забезпечення в комплекті ***
– Perception Standard з єдиним управлінням з мейнфрейма
*** опції (встановлюються на заводі, замовляються окремо) ***
– SFP модуль для оптичного 1 Гбіт Ethernet
– внутрішній, знімний SSD, 960 ГБ, 350 МБ/с
– CAN FD/CAN 2.0 вхід/вихід/контроль збору даних
– додаткова плата для наступних опцій
* 10 Гбіт Ethernet (RJ45 або оптичний), 400 Мбіт/с
* Вихід EtherCAT в реальному часі
* Майстер-вихідна плата, оптична, 4 порти

Високошвидкісні мейнфрейми Genesis

Опис

Завантажити

Високошвидкісні мейнфрейми HBK Genesis HighSpeed є незамінною основою для наших універсальних і надзвичайно потужних систем збору даних і забезпечують всі функції, які очікуються від реєстратора перехідних процесів. Мейнфрейми «t = tethered» призначені для використання автономно або з ПК, підключеним через Ethernet. Вони є найкращим вибором для стаціонарної установки на випробувальному стенді/стійці або для розподіленої установки в більшому приміщенні. Вони оснащені ОС LINUX, локальним жорстким диском і можуть управлятися або за допомогою програмного забезпечення Perception, або через низькорівневий API з іншого програмного забезпечення DAQ, такого як LabView.

Залежно від обраного режиму роботи – безперервного або перехідного – дані вимірювань або передаються безпосередньо на внутрішній SSD, або зберігаються на додатковому знімному диску, або передаються на зовнішній ПК, або спочатку буферизуються у високошвидкісній оперативній пам’яті вхідних карт, щоб забезпечити перехідний запис без будь-яких обмежень пропускної здатності.

Всі високошвидкісні мейнфрейми Genesis мають компактні розміри для ефективного монтажу в стійку або шафу. Функція Master/Sync доступна для синхронізованого запису з використанням двох або більше мейнфреймів Genesis HighSpeed.

Ваш Genesis HighSpeed можна легко інтегрувати в систему з іншими пристроями, оскільки всі мейнфрейми підтримують протокол точного часу (PTP v2). Це дозволяє синхронізувати годинники декількох пристроїв, об’єднаних в мережу через Ethernet, незалежно від сімейства продуктів.

У комплекті
Підтримує програмне забезпечення Perception із запатентованою, надзвичайно швидкою візуалізацією великих обсягів даних

Можливість розширення
Оптичний Ethernet
Багатокадрові можливості
Оптичний майстер / синхронізація
7 слотів для різних карт збору даних
Простота інтеграції
Підтримка EtherCAT
Синхронізація PTPv2 та IRIG
Підтримка CAN FD
GEN DAQ API

Документ	Мова
GEN7tB - Data Sheet (B05993)	English
Genesis High Speed - Brochure (US) (S04053)	English

Поширені запитання про GEN7tB

Скільки слотів має GEN7tB?

GEN7tB має 7 слотів для DAQ‑карт Genesis HighSpeed, забезпечуючи до 224 каналів.

Яка швидкість стрімінгу даних?

До 100 MB/s по 1 GbE, до 400 MB/s — опційно по 10 GbE; вбудований SSD забезпечує стрімінг до 350 MB/s.

Які інтерфейси синхронізації підтримуються?

Підтримуються PTPv2, IRIG, GPS, EtherCAT, CAN‑FD і оптичне Master/Sync для масштабування систем.

Скільки каналів можна підключити?

Завдяки 7 слотам, можна підключити до 224 аналогових або цифрових каналів.

Де використовується GEN7tB?

Використовується для портативних та стендових high-speed тестів, transient вимірювань, технічної діагностики у полі та лабораторіях.
