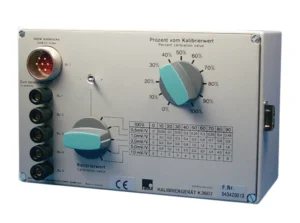

K3607 — високоточний bridge-калібратор для full-bridge трансдюсерів

Калібрувальний пристрій K3607 можна використовувати для калібрування вимірювальних підсилювачів або вимірювальних ланцюгів без впливу механічної величини на тензоперетворювачі, що входять до складу вимірювального ланцюга. Для цього калібрувальний прилад оснащений високоточною мережею опорів в конфігурації “зірка”, призначеною для імітації 350-омних тензорезисторних повномостових датчиків. Надзвичайно низька власна ємність іта індуктивність вбудованих прецизійних резисторів відносять інструмент для калібрування до класу точності 0,025. При використанні відповідного вимірювального підсилювача, калібрувальний прилад K3607 може працювати в шестипровідній схемі для балансування довгих вимірювальних кабелів.

Основні характеристики

• Підходить для імітації вихідних сигналів 350-омних тензометричних повномостових датчиків
• 30 калібрувальних сигналів від 0,05 мВ/В до 10 мВ/В
• Абсолютна стабільність нульової точки з еквівалентною схемою “зірка”
• Підходить для датчиків, що живляться постійною напругою і з несучою частотою до 5 кГц
• Мобільний додаток для багатьох вимірювальних ланцюгів

Переваги

• Відсутність механічного навантаження на трансдюсер при калібруванні.
• Висока точність та низька похибка — важливо для метрології та R&D.
• Широкий діапазон рівнів і частот дозволяє імітацію різних сценаріїв.
• 6-провідкове підключення дає надійність та точність у довгих ланцюгах.
• Компактний і легкий — зручний для лабораторного й польового застосування.

Застосування

• Калібрування measuring amplifiers або вимірювальних ланцюгів без необхідності механічного підключення до strain-gauge датчика.
• Використовується у метрологічних лабораторіях, при тестуванні та валідації DAQ систем.
• Підходить для точного калібрування в R&D, автоматизації та QA процесах.

K3607 — це компактний і надійний інструмент для точного калібрування strain-gauge систем, який імітує реальні повно-містові сигнали без фізичного навантаження. Його висока точність, широке покриття частот та підтримка 6-провідкового підключення роблять його ідеальним рішенням для лабораторій, метрологічних центрів і R&D лабораторій в Україні.
