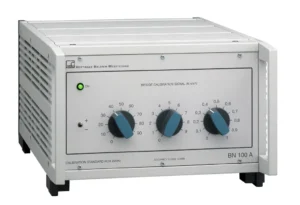

BN100A — надточний bridge-калібратор (±100 mV/V, 0.0005)

BN100A – це високоточна калібрувальна система для вимірювального обладнання та вимірювальних ланцюгів, які працюють на несучій частоті 225 Гц. В першу чергу BN100A призначений для калібрування цифрових прецизійних приладів DMP40 і DMP40S2.

Мостовий калібрувальний блок BN100A підключається до вимірювальної системи, що калібрується, замість датчика (повний міст), або підключається безпосередньо до вимірювального приладу і імітує за допомогою індуктивних дільників, вихідні сигнали датчика в діапазоні ±100 мВ/В.

Унікальна точність імітації сигналів перетворювача досягається за рахунок схеми управління, яка додатково зменшує низьку похибку каскадів індуктивних дільників у значній мірі. Повна точність BN100A вступає в дію тільки при його підключенні за шестипровідною схемою. Тоді похибка калібрування становитиме макс. 5 ppm при сигналі 2 мВ/В.

Ключові особливості

• Високоточна симуляція визначених вихідних сигналів 350-омних тензорезисторних повномостових датчиків
• Калібрувальний сигнал регулюється з кроком 0,1 мВ/В в діапазоні від -100 мВ/В до +100 мВ/В
• Точність 0,0005
• Для живлення датчика на несучій частоті 225 Гц

Застосування

• Калібрування цифрових прецизійних підсилювачів Strain Gauge (наприклад, DMP40, DMP40S2).
• Сервісні та метрологічні лабораторії, які працюють із bridge-вимірюваннями.
• Перевірка лінійності, точності та стабільності bridge-сигналів.

BN100A — це еталонний інструмент для калібрування лавки вимірювань bridge-сигналів: він поєднує надточність (0.0005), широкий діапазон симуляції (±100 mV/V), ідеальну лінійність та низьку похибку (≤ 5 ppm). Надійне рішення для метрологів, лабораторій та сертифікаційних центрів, які потребують найвищого рівня точності в калібруванні strain-gauge приладів в Україні.
