Оптичні прецизійні мікрометри

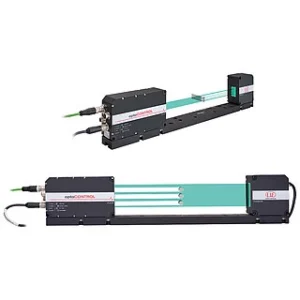

optoCONTROL 2700

Високопродуктивний мікрометр для найвищих вимог

Діапазон вимірювання: 10 | 40 мм
Роздільна здатність: 0,01 мкм
Частота вимірювання: 5 кГц

Високопродуктивний мікрометр для найвищих вимог

Завантажити

optoCONTROL 2700 – це компактний світлодіодний мікрометр для точного вимірювання діаметрів, зазорів, кромок і сегментів. Мікрометр характеризується надзвичайно високою точністю і швидкістю вимірювання. Оскільки контролер інтегрований в приймач, кабельні та монтажні роботи зведені до мінімуму.

Дві моделі з діапазонами вимірювання 10 і 40 мм відкривають численні сфери застосування в автоматизації та забезпеченні якості. Завдяки активній корекції нахилу об’єкти, нахилені під кутом до 45°, також виявляються надзвичайно точно. Конфігурація зручно виконується через веб-інтерфейс і дозволяє налаштовувати параметри відеосигналу, фільтра і різні режими вимірювання. У режимі налаштування для простого вирівнювання об’єкта вимірювання можна використовувати тіньове зображення. Відмінне співвідношення ціни та якості завершує пакет продуктивності.

Характеристики

Діапазон вимірювання: 10 | 40 мм
Субмікронна роздільна здатність 10 нм
Вимірює найменші об’єкти від 0,05 мм
Лінійність ≤ 0,5 мкм
Час експозиції: 8,5 мкс
Активна корекція нахилу об’єкта в реальному часі
Вимірювання кута об’єкта по відношенню до площини XY в світловому промені
Шість попередніх налаштувань для поширених вимірювальних завдань
Налаштовується через веб-інтерфейс

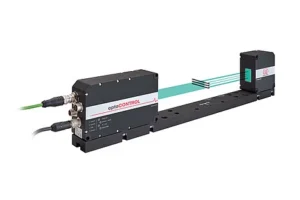

optoCONTROL 2700-10

- Діапазон вимірювання 10 мм
- Лінійність 0,5 мкм
- Найменший діаметр 0,05 мм

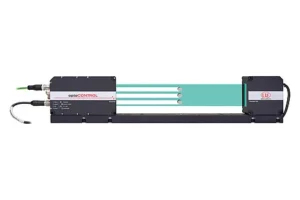

optoCONTROL 2700-40

- Діапазон вимірювання 40 мм
- Лінійність 1 мкм
- Найменший діаметр 0,1 мм

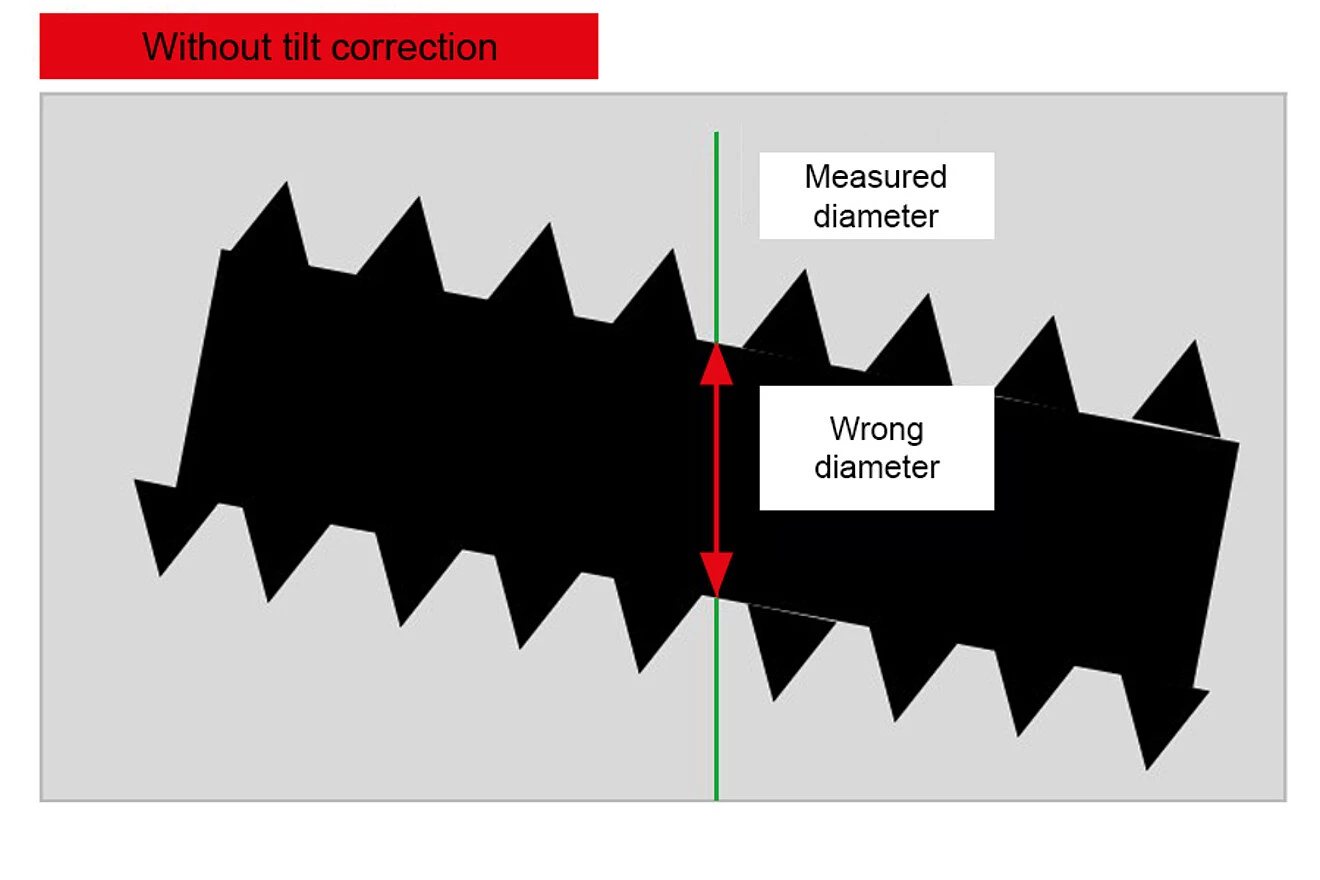

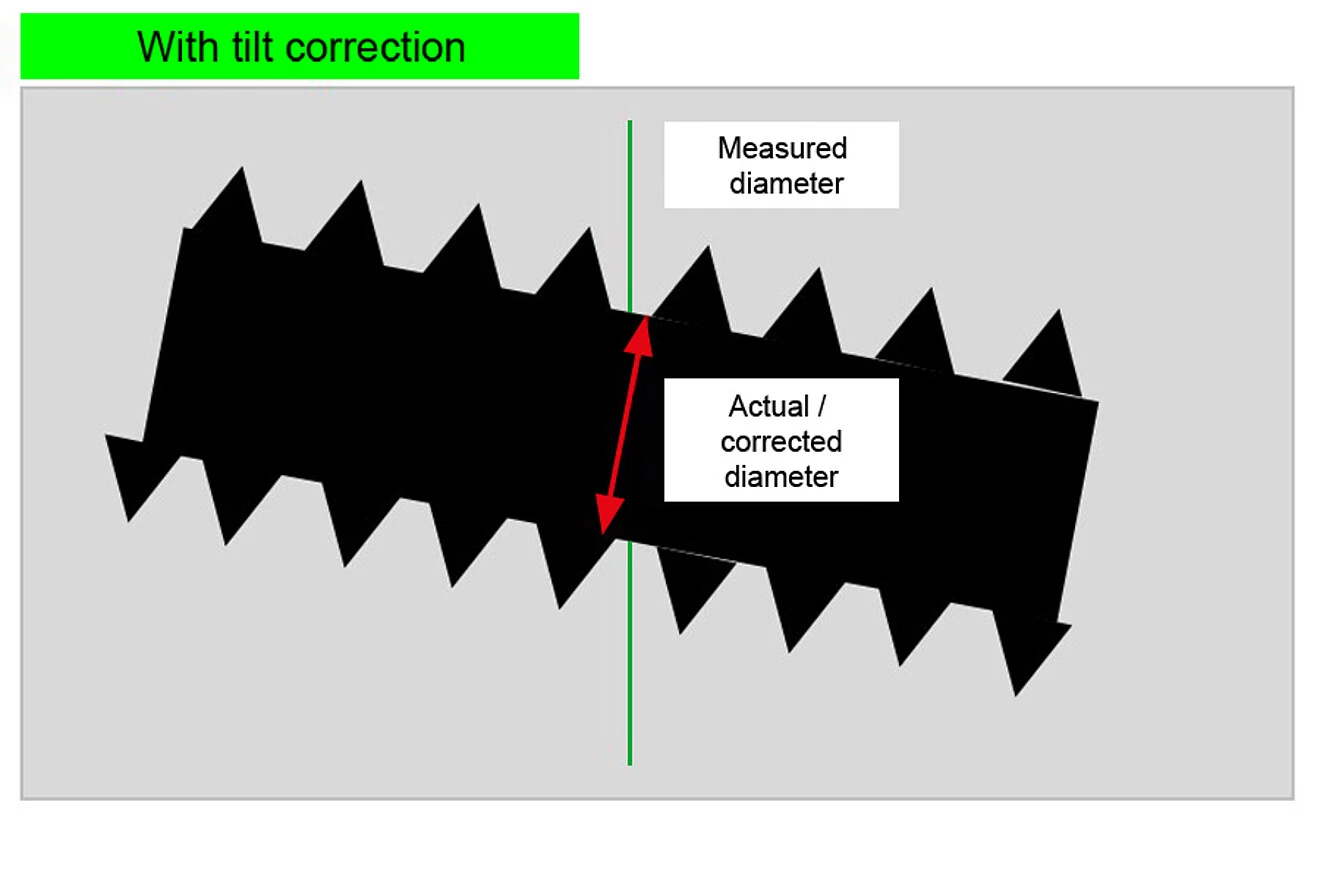

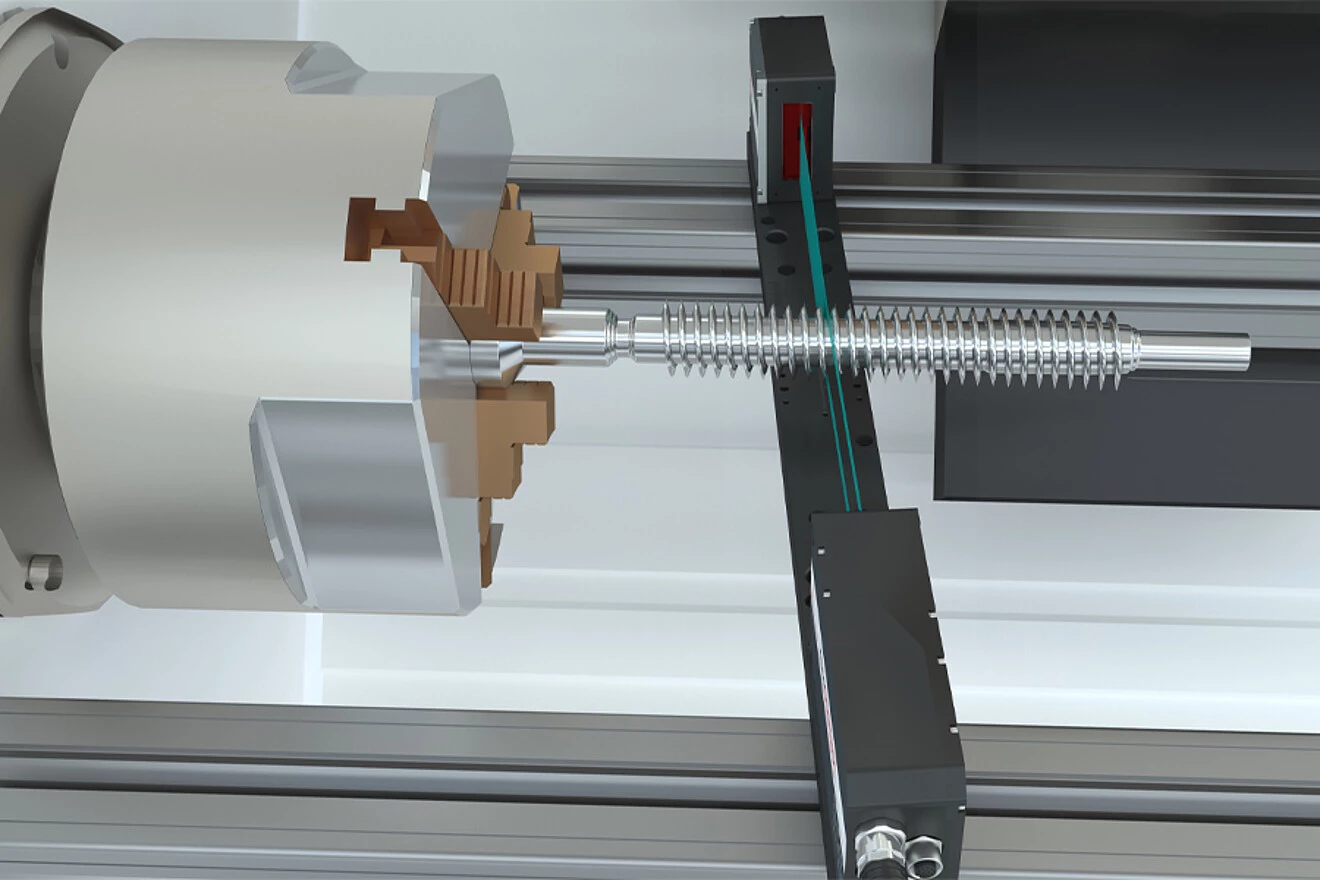

Активна корекція нахилу об’єкта вимірювання

optoCONTROL 2700 визначає точне вирівнювання і кут нахилу об’єкта вимірювання. Завдяки інтегрованій оцінці, виміряне значення автоматично коригується відповідно до нахилу об’єкта вимірювання. В результаті виводиться точне значення вимірювання. Корекція нахилу доступна для програм вимірювання діаметрів. Виявлене зображення можна вивести через веб-інтерфейс і перевірити візуально.

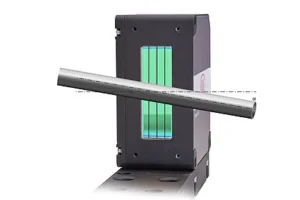

Вимірювання кута нахилу об'єкта

Якщо об'єкти в діапазоні вимірювання розташовані не точно під кутом 90°, optoCONTROL 2700 може точно визначити і вивести кут нахилу до 45°.

Просте керування через веб-інтерфейс і попередні налаштування для поширених застосувань

Вся конфігурація optoCONTROL 2700 виконується без додаткового програмного забезпечення за допомогою простого у використанні веб-інтерфейсу. Доступ до веб-інтерфейсу здійснюється через з'єднання Ethernet і дозволяє швидко і просто налаштувати, наприклад, усереднення, швидкість вимірювання або попередні налаштування, а також пропонує широкі можливості параметризації для кожного завдання вимірювання. Одним клацанням миші збережені попередні налаштування дозволяють швидко і легко налаштувати датчик спеціально для вимірювального завдання.

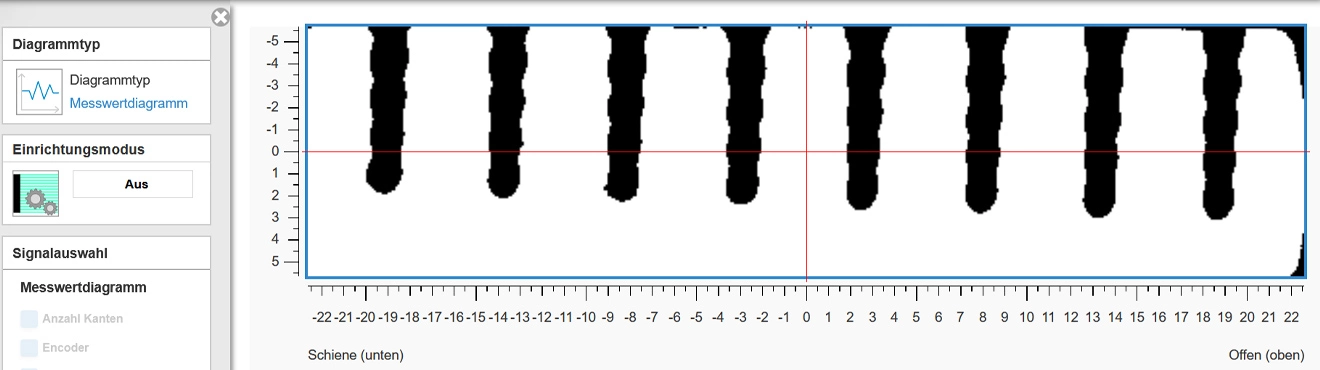

Чорно-біле зображення для легкого узгодження з об’єктом вимірювання

Точне позиціонування об’єкта вимірювання в світловому промені відбувається швидко і легко завдяки режиму налаштування. Об’єкт вимірювання можна легко налаштувати за допомогою вбудованого чорно-білого зображення. Це економить час і зусилля користувача при встановленні та регулюванні точного положення. Середина діапазону вимірювання показана на обох осях червоною лінією.

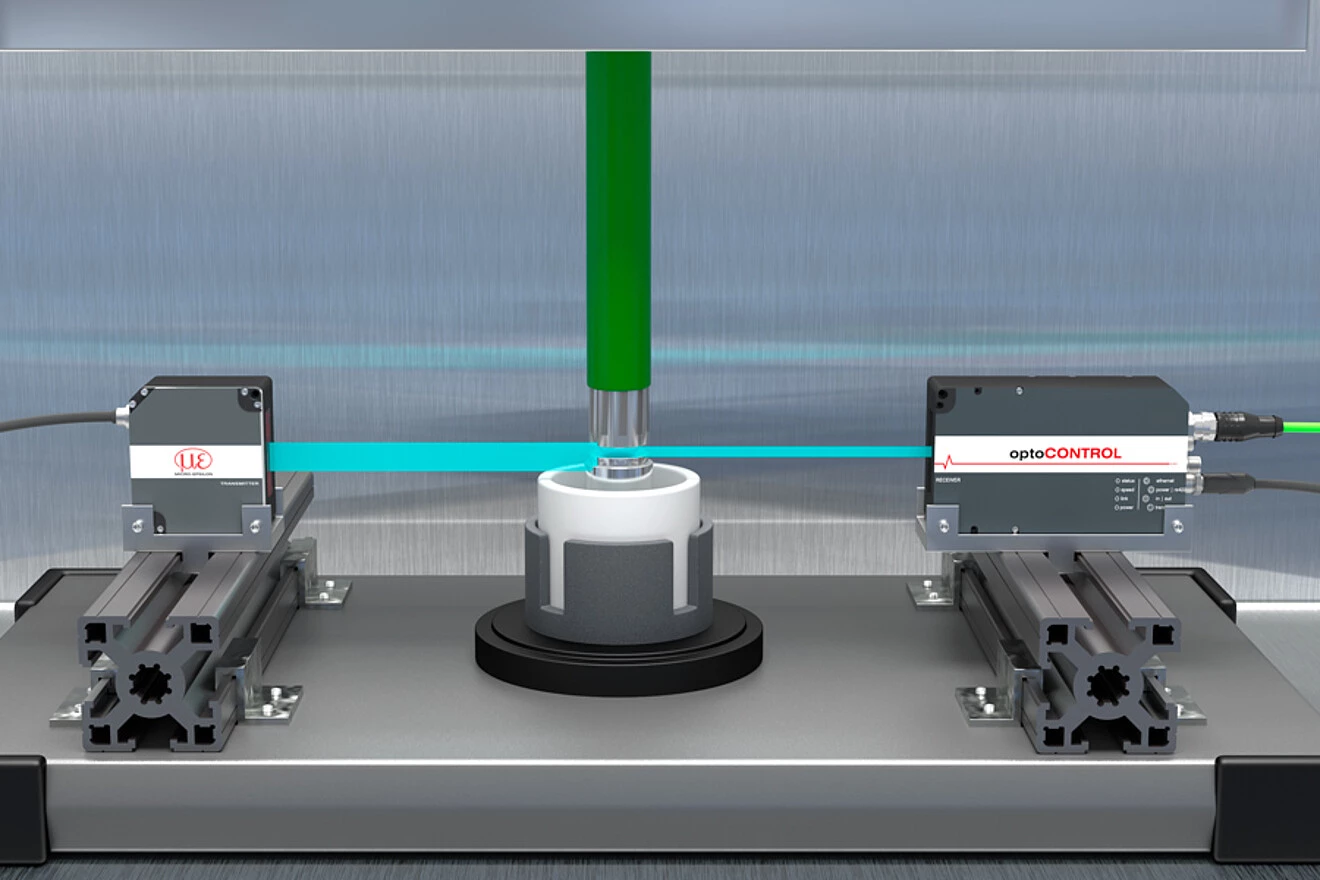

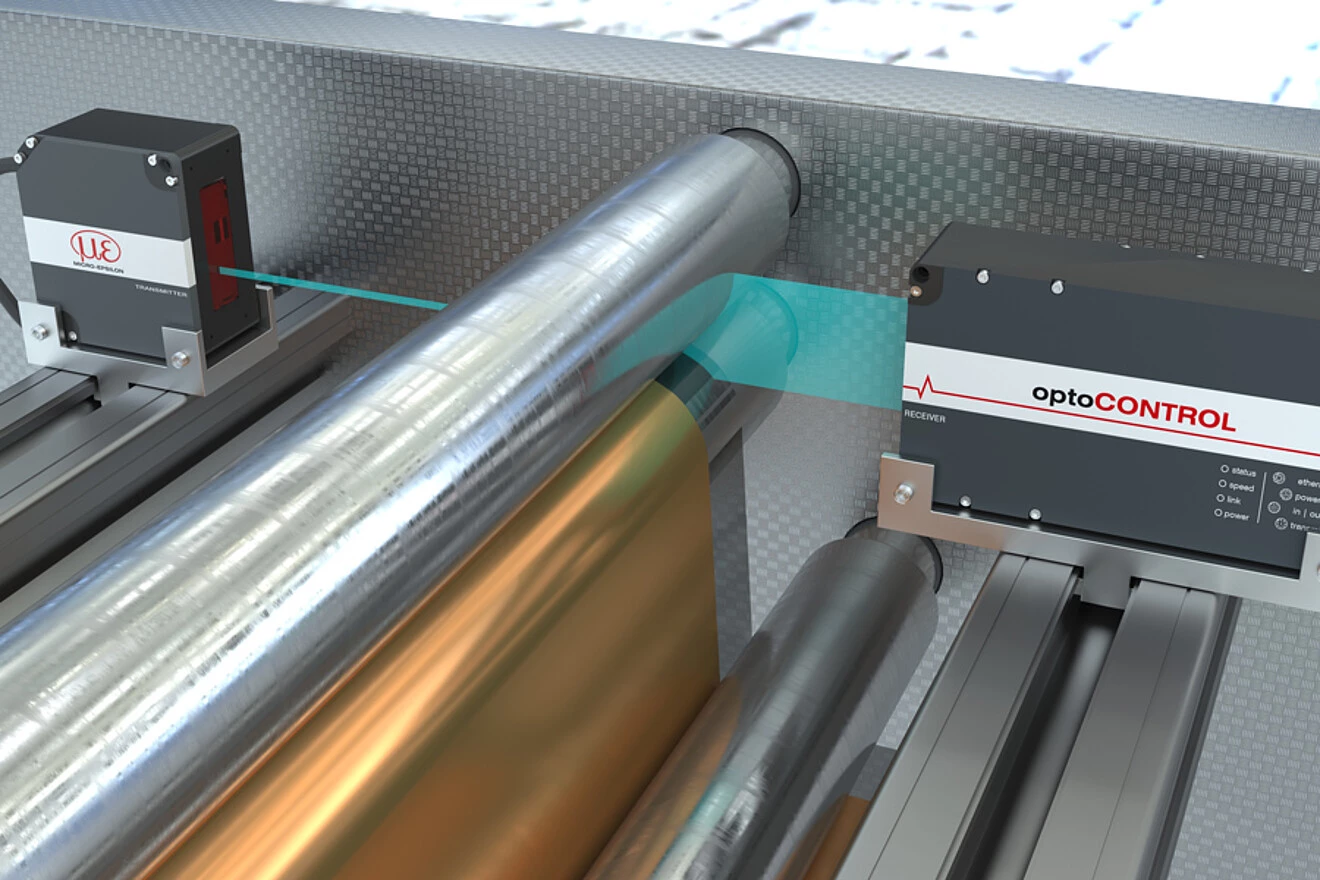

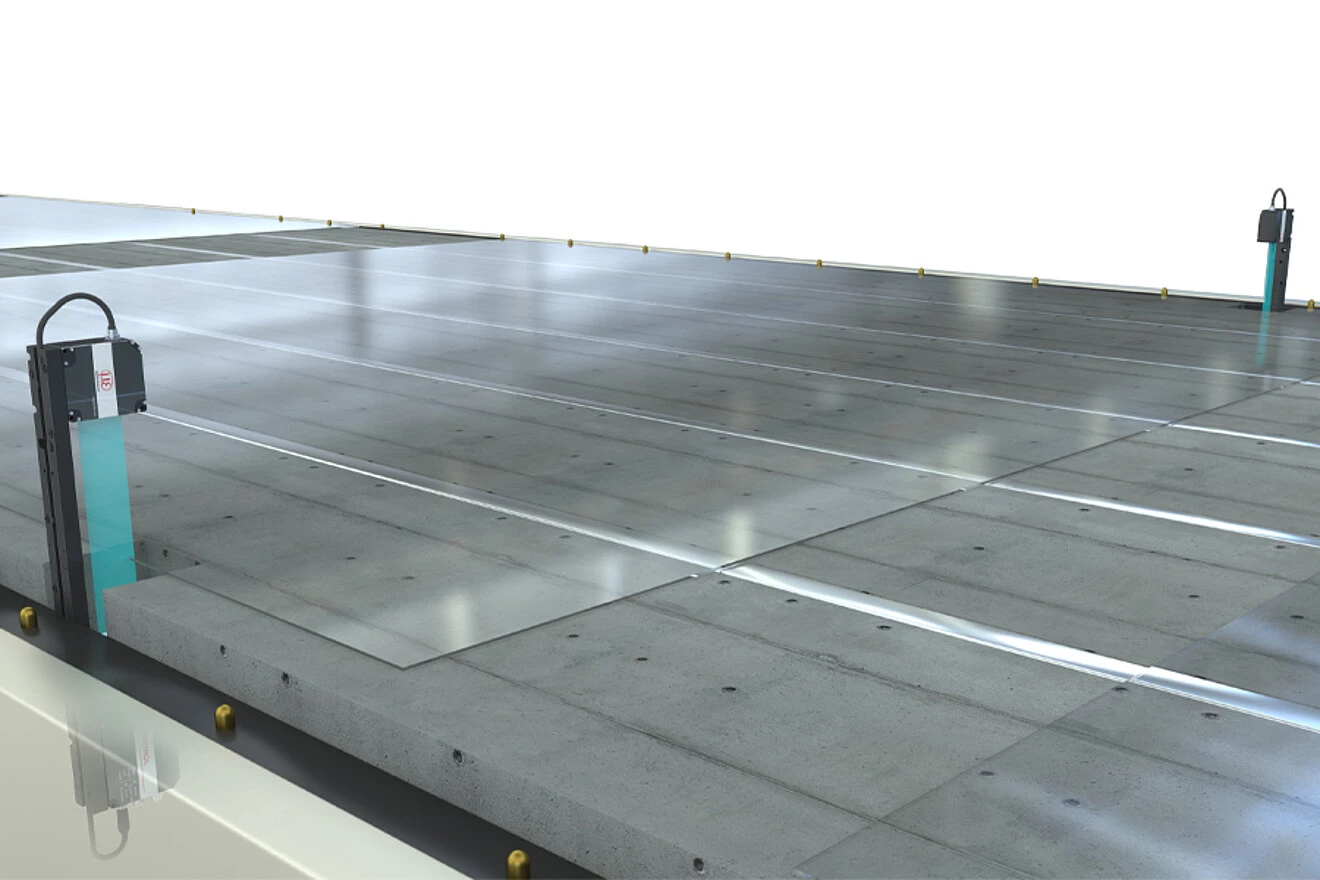

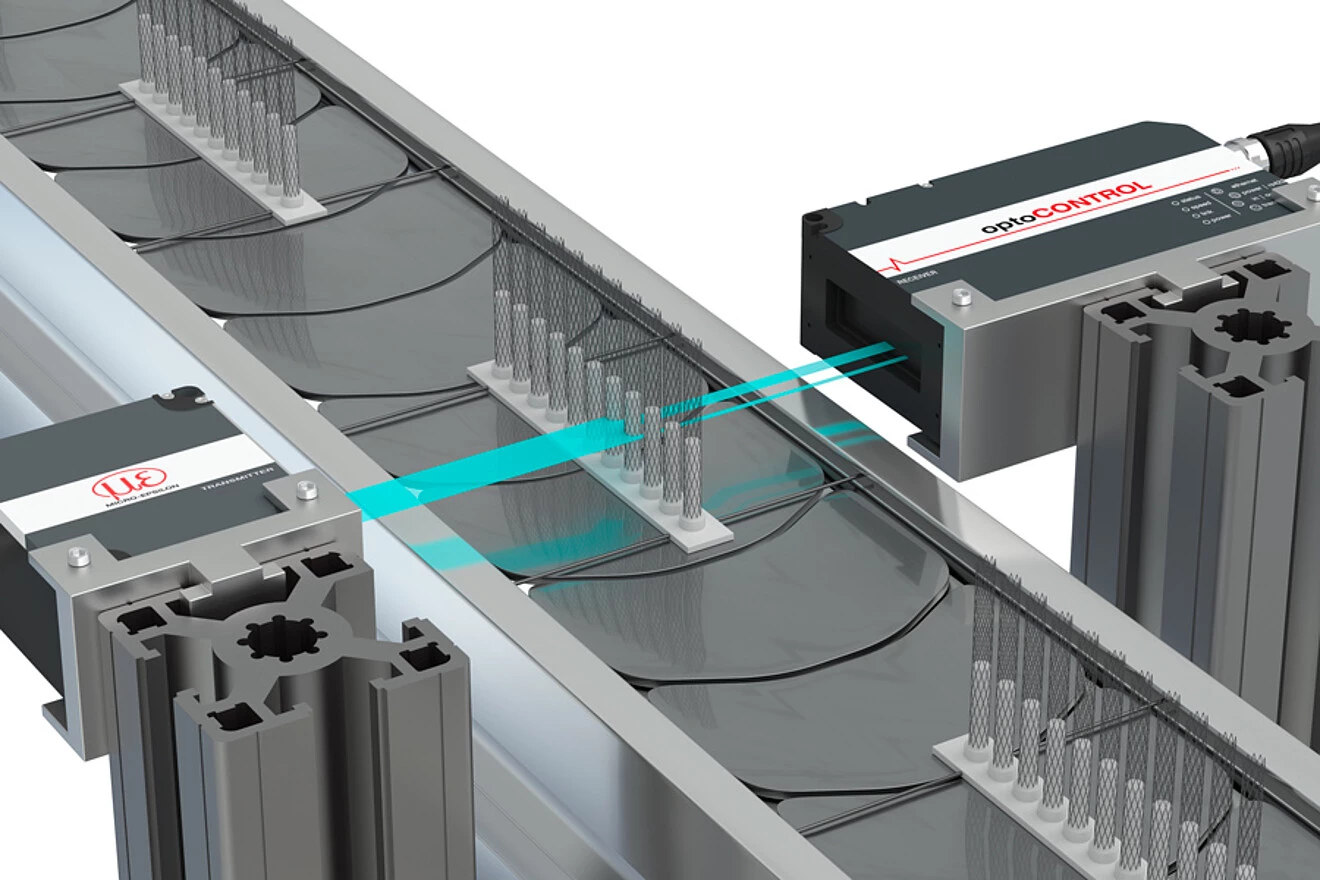

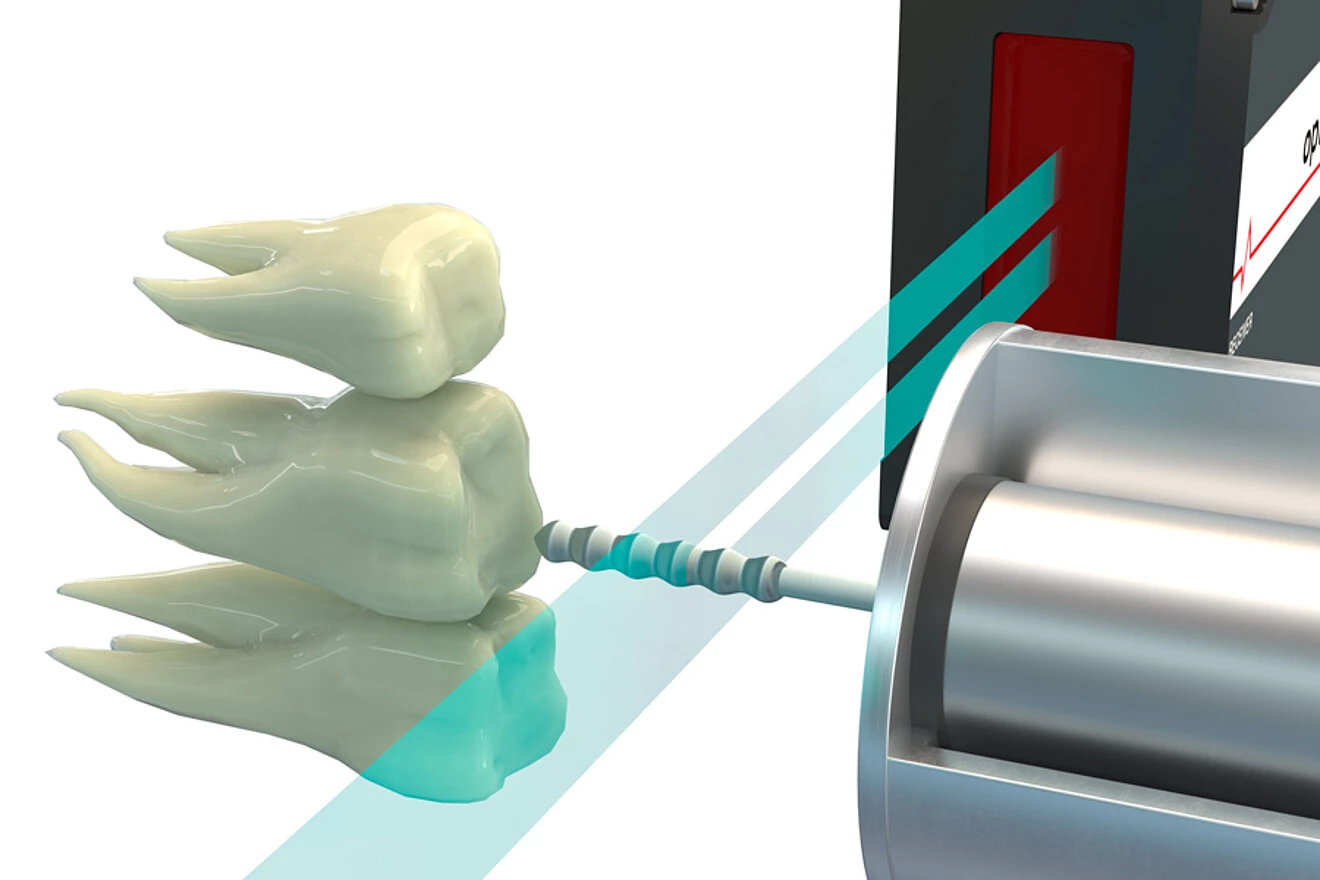

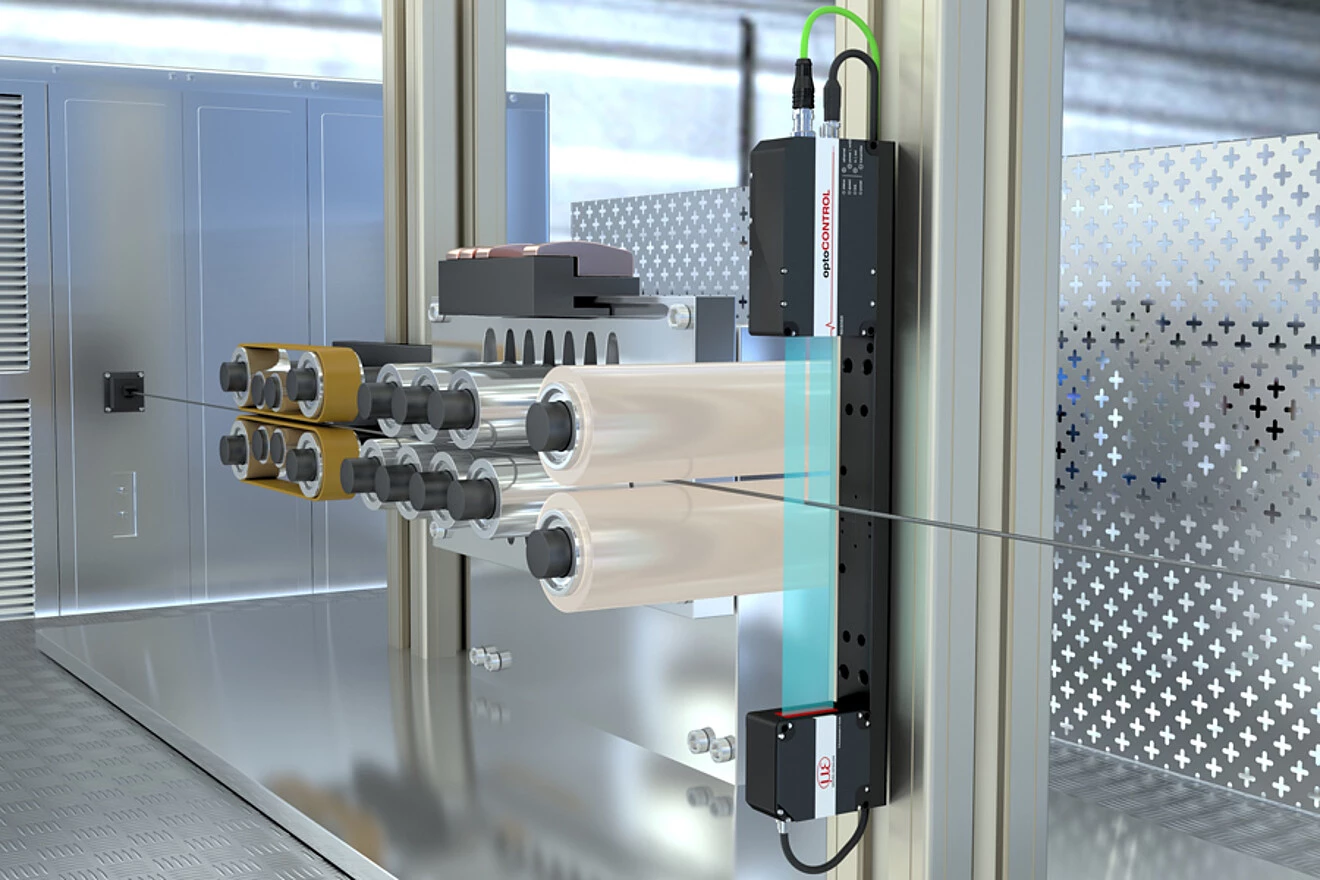

Приклади застосування

Документ	Мова
Data sheet optoCONTROL 2700	English
