scanCONTROL 30x0 - ультралегкий промисловий VRU / Tilt-сенсор

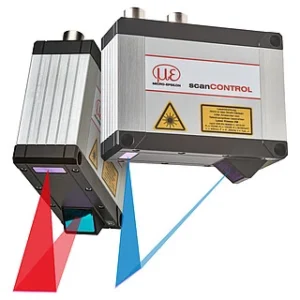

scanCONTROL 30×0 — це високопродуктивний лазерний профілювальник від Micro-Epsilon, що поєднує компактність, точність і шалену швидкість. Серія досягає частоти профілювання до 10 кГц (~10 млн точок/с), має роздільну здатність до 2 048 точок/профіль з кроком лише 12 µм, а також широкий діапазон вимірювань — по осі Z до 600 мм і по осі X до 380 мм.

Високопродуктивні лазерні сканери

Діапазон вимірювання: 788 x 600 мм
Частота профілю: 10 кГц

Високопродуктивний лазерний сканер

Опис

Завантажити

scanCONTROL 30×0 — це флагман лінійки 2D/3D лазерних сенсорів від Micro-Epsilon, що поєднує надшвидке профілювання (до 10 кГц), високу роздільну здатність (2048 точок/профіль), HDR-режим, та компактний інтегрований контролер. Ідеальний вибір для виробничого моніторингу, інтеграції в роботизовані лінії та Smart-Factory проекти.

Лазерні сканери scanCONTROL 30×0 є одними з найефективніших датчиків профілю за своїми розмірами, точністю і швидкістю вимірювання. Вони надають калібровані дані 2D профілю зі швидкістю до 10 мільйонів точок в секунду. Їх частота профілю макс. 10 кГц дозволяє проводити точні вимірювання профілю в динамічних процесах. Матриця датчика з високою роздільною здатністю забезпечує роздільну здатність 2 048 точок з граничною відстанню між точками всього 12 мкм. Таким чином, навіть найдрібніші деталі можуть бути надійно виявлені.

Характеристики

Діапазон вимірювання по осі z до 600 мм
Діапазон вимірювання по осі x до 380 мм
Швидкість вимірювання до 10 кГц
Швидкість вимірювання до прибл. 10 000 000 точок/сек
Лінійність лінії по осі z від 1,5 мкм
Роздільна здатність по осі x до 2,048 точок
Вибір режимів роботи
Також доступний з синім лазером
Сумісність з Cognex VisionPro
Найшвидша оцінка SMART безпосередньо в датчику: до 10 кГц
Оптимальне підключення до ПЛК завдяки UDP-з’єднанню без втрати даних
Сертифікований відповідно до UL 61010-1

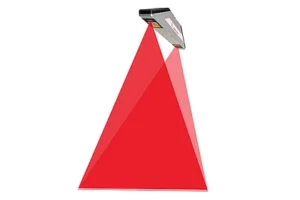

Великий діапазон вимірювання 430 і 600 мм

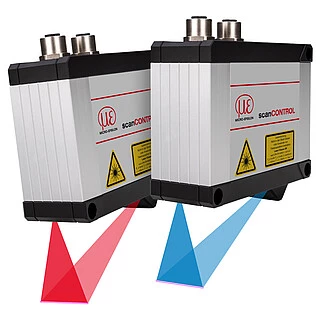

Лазерні сканери scanCONTROL 30x2 тепер доступні також з великим полем вимірювання 430 x 390 мм або 600 x 600 мм. Це дозволяє з високою точністю виявляти великі об'єкти вимірювання.

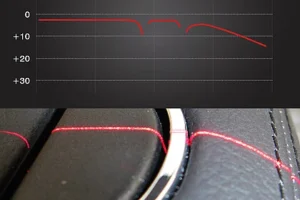

Режим HDR

Завдяки режиму динамічного діапазону датчик генерує точні результати вимірювань навіть на неоднорідних поверхнях. Експозиція виконується одночасно без зсуву в часі, що забезпечує надійне виявлення об'єктів, які швидко рухаються.

Швидкі результати вимірювань за допомогою різних режимів роботи

Виберіть один з трьох попередньо визначених режимів роботи для вашого конкретного завдання: «Висока роздільна здатність» для максимальної точності, «Широкий динамічний діапазон» для оптимального виявлення профілю на складних поверхнях і «Висока швидкість» для надшвидких вимірювань.

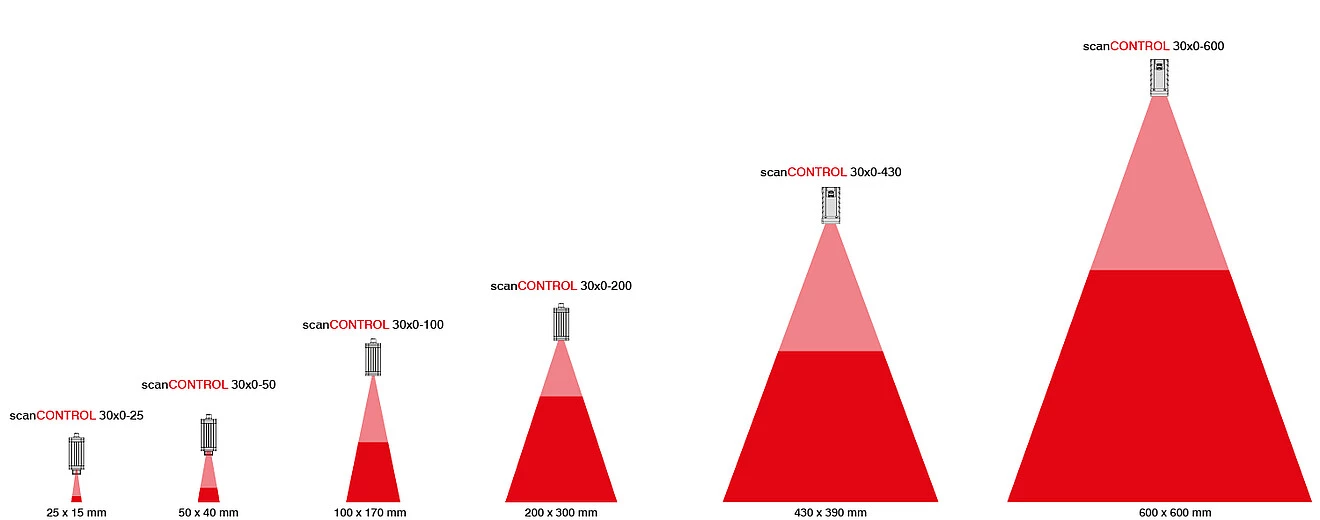

Доступні діапазони вимірювання

Переваги

Найкраще поєднання швидкості, точності та компактності — інтегроване рішення без ПК.
SMART-версія забезпечує автономне відстеження та обробку — мінімум конфігурацій.
Синій лазер дає надійні дані на прозорих, органічних чи червоних поверхнях.
Інтеграція з системами автоматизації через промислові інтерфейси, сумісність з Cognex VisionPro.

Застосування

Контроль геометрії, кутів, зазорів, товщини в серійному виробництві.
Роботи та автоматизовані системи: швидке зчитування профілів у динаміці.
Обробка складних поверхонь, включаючи гарячі чи прозорі матеріали (синій лазер).
Smart Factory: IoT-інтеграція через Ethernet, пряме з’єднання з PLC.
