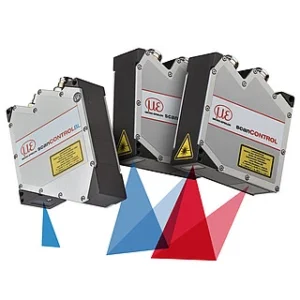

scanCONTROL 29x0 - компактний 2D/3D лазерний профілювальник для промислових задач

scanCONTROL 29×0 — це серія високоточних лазерних профілювальників від Micro-Epsilon, розроблених для застосувань зі строгими вимогами до точності, обмеженим простором та динамічних умов. Завдяки компактному дизайну з вбудованим контролером, модель чудово інтегрується в робототехніку, автоматизовані виробничі системи та ділянки з високою швидкістю обробки.

Компактні лазерні сканери з високою точністю

Діапазон вимірювання: 143,5 x 265 мм
Частота профілю: 2 кГц

Компактний лазерний сканер для високої точності

Опис

Завантажити

scanCONTROL 29×0 — ваш компактний, швидкий і точний лазерний профілювальник, створений для інтеграції в промислові та робототехнічні системи з високими вимогами до швидкості та деталей. Завдяки SMART-версії сенсор виконує обробку незалежно, що скорочує часові й технічні витрати.

Серія scanCONTROL 29×0 відрізняється компактними розмірами і малою вагою. Контролер інтегрований в корпус, що спрощує прокладку кабелів і механічну інтеграцію. Завдяки компактній конструкції і високій роздільній здатності ця серія особливо підходить для статичних, динамічних і роботизованих систем, що вимагають найвищої точності.

Характеристики

Діапазони вимірювання по осі z до 265 мм
Діапазон вимірювання по осі x до 143,5 мм
Швидкість вимірювання до 2 000 Гц
Швидкість вимірювання до 2 560 000 точок/сек
Лінійність лінії по осі z від 1 мкм
Роздільна здатність по осі x до 1 280 точок
Також доступні з синім лазером
Сумісний з Cognex VisionPro

Малий діапазон вимірювання, висока роздільна здатність

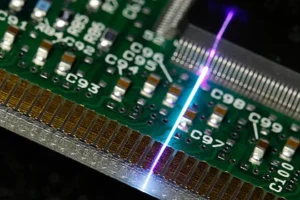

З діапазоном вимірювання 10 мм і результуючою точковою відстанню всього 7,8 мкм сканер scanCONTROL 29x0-10/BL відтворює найдрібніші деталі з високою точністю. Відмінна здатність фокусування синьої лазерної лінії робить навіть тонкі структури чітко видимими. Це забезпечує максимальну точність для різноманітних застосувань, наприклад, у виробництві електроніки або медичній інженерії.

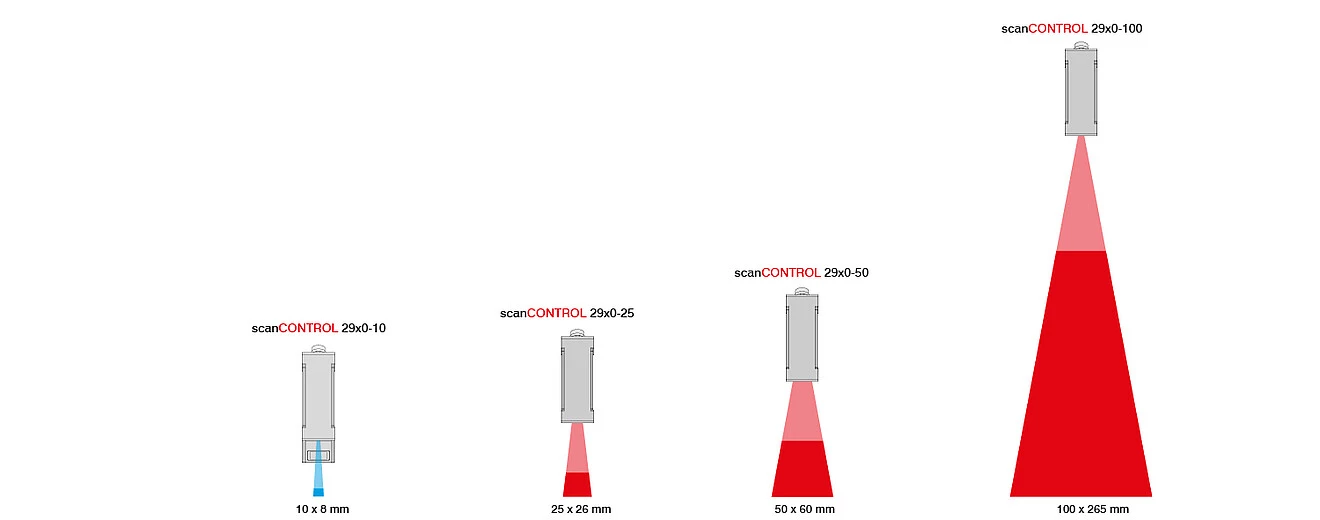

Доступні діапазони вимірювання

Ключові технічні характеристики

Розміри вимірювань: Z-діапазон до 265 мм, X-ширина профілю до 143.5 мм.
Частота профілювання: до 2000 Гц, що дозволяє обробляти до 2,560,000 точок за секунду.
Роздільна здатність: до 1,280 точок на профіль X-вісі.
Лінійність (Z): від 1 µm
Конфігурації: доступні версії PROFILE (сирі профілі), SMART (вбудовані алгоритми) та HIGH-SPEED .
Лазерні варіанти: червоний (стандарт) або синій лазер (405 nm) для прозорих чи органічних поверхонь і гарячих об’єктів.

Переваги

Компактний дизайн із вбудованим контролером — компактне підключення та зручне інтегрування.
SMART-моделі дозволяють автономно виконувати вимірювання і бронювання профілів без ПК — Plug & Play .
Синій лазер забезпечує високу точність навіть на червоному, прозорому чи нагрітому об’єкті.
Підтримка GigE Vision, UDP, Modbus TCP, RS422, та сумісність з Cognex VisionPro і SDK для демо й інтеграції.

Застосування

Контроль якості, геометрії та розмірів у серійному виробництві.
Вимірювання зазорів, кутів, глибини, країв та ширини деталей.
Монтаж на роботизованих установках для динамічної 2D/3D діагностики.
Обробка прозорих або нагрітих поверхонь із використанням синього лазера.
