surfaceCONTROL – 3D-датчик моментальних знімків

Name: surfaceCONTROL – 3D-датчик моментальних знімків
Brand: Anwit
SKU: 7396
Price: 1.00 UAH
Availability: PreOrder

3D-датчики для контролю геометрії, форм і поверхонь матових об'єктів

Датчики surfaceCONTROL використовуються для 3D-вимірювань і контролю поверхонь. Датчики використовують принцип проекції смуги для виявлення дифузного відбиття поверхні і генерування 3D хмари точок. Ця хмара точок згодом оцінюється для розпізнавання геометрії, надзвичайно малих дефектів і розривів на поверхні. Доступні датчики з різними зонами вимірювання. Це дозволяє перевіряти найтонші структури на компонентах, а також відхилення форми на кріпленнях великої площі. Для оцінки та налаштування параметрів доступні потужні програмні пакети.

Характеристики

Реальне 3D-вимірювання в лінію
Автоматичний оптичний контроль геометрії, форми та поверхонь
Найвища точність від 0,25 мкм
Швидке і точне виявлення широкого діапазону похибок форми безпосередньо на виробничій лінії
Об’єктивна оцінка відхилень
Комплексний SDK і програмне забезпечення для оцінки
Легка інтеграція в усі поширені пакети обробки 3D-зображень

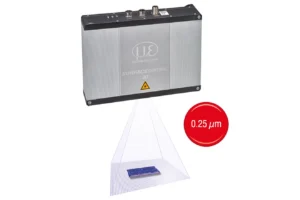

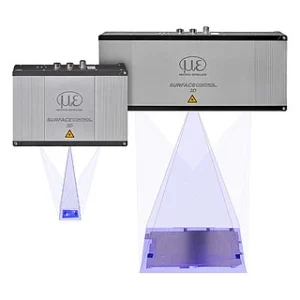

surfaceCONTROL 3500: Високоточні 3D-датчики з повторюваністю 0,25 мкм

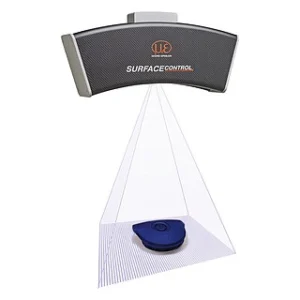

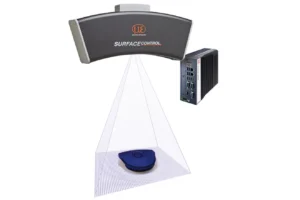

SurfaceCONTROL 3D 2500 особливо підходить для контролю геометрії, форми і поверхні великих об'єктів і використовується для автоматизованого поточного контролю на поверхнях, що дифузно відбивають світло.

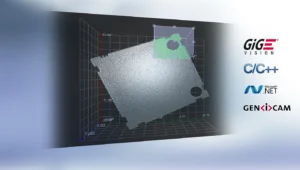

Інтеграція програмного забезпечення за допомогою 3D-SDK від Micro-Epsilon

Датчики surfaceCONTROL оснащені простим в інтеграції SDK (Software Development Kit). SDK базується на галузевих стандартах GigE Vision і GenICam і включає наступні функціональні блоки:

- Конфігурація мережі та підключення датчиків
- Комплексне управління датчиками
- Управління передачею даних вимірювань (3D-дані, відеозображення, ...)
- Управління наборами параметрів, що визначаються користувачем
- Бібліотека C / C ++ / C #, приклади програм і документація

Доступ до датчика через GigE Vision також можливий без SDK, якщо у вас є програмне забезпечення, сумісне з GenICam.

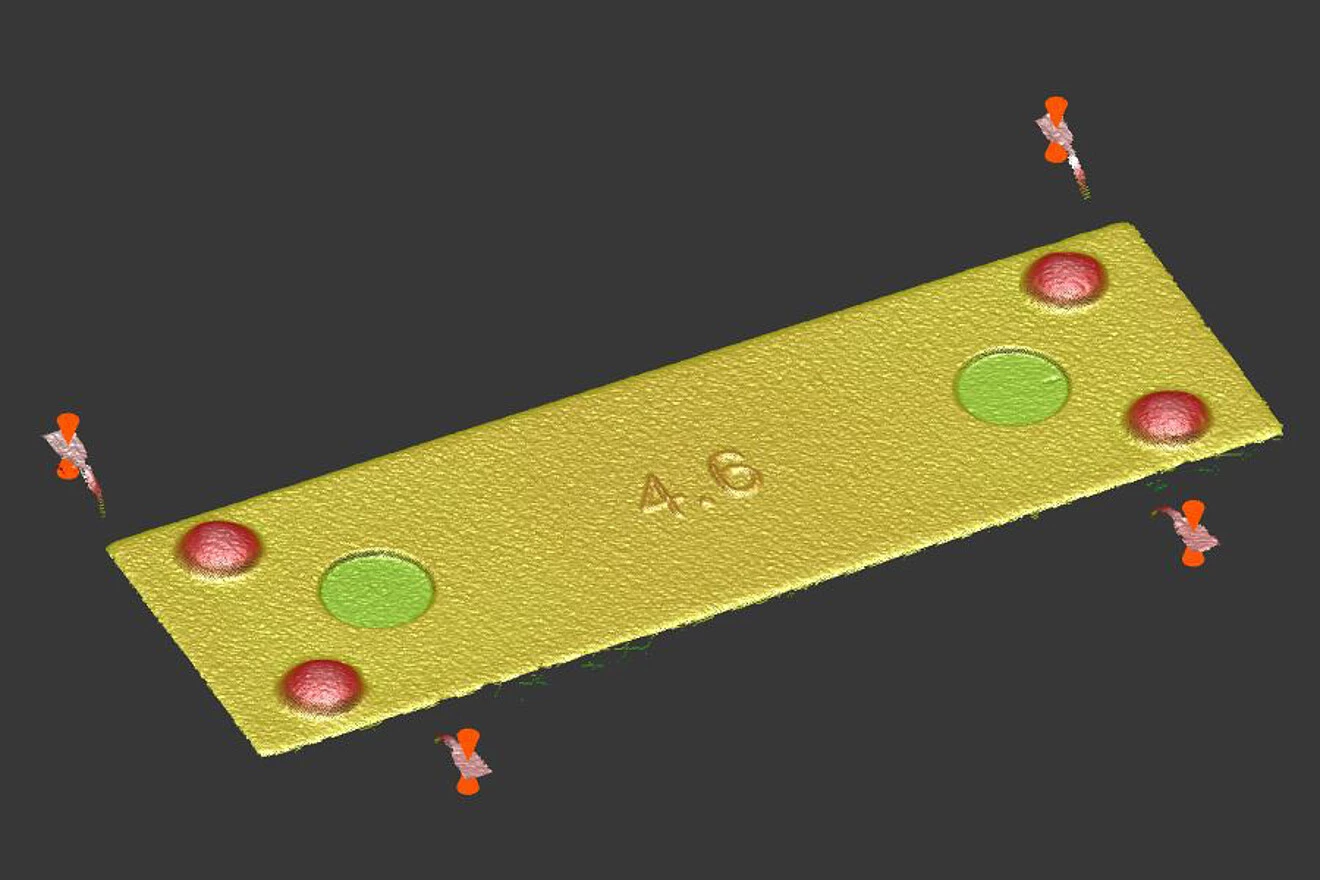

Valid3D – надійні 3D-дані


Вимірювання об'єкта та хмари точок	Звичайне 3D програмне забезпечення: алгоритми базуються на 2.5D, можлива лише одна координата Z на одну координату x/y, втрата даних під час обробки даних	3DInspect з Valid3D: реальне 3D-зображення тестового об'єкта без втрати даних, аналіз та оцінка всього тестового об'єкта
