surfaceCONTROL

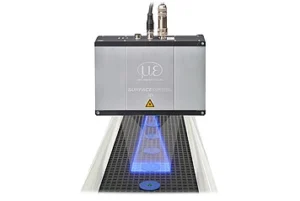

surfaceCONTROL 3D 3500

Високопродуктивні 3D-датчики для промислового середовища

Зона вимірювання: 245 x 180 мм
Повторюваність: 0,25 мкм
Час збору даних: 0,2 с

Нове покоління високоточних 3D-вимірювань

Завантажити

Високоточний датчик surfaceCONTROL 3D 3500 використовується для автоматизованого оптичного контролю геометрії, форми і поверхонь на дифузно відбиваючих поверхнях. SurfaceCONTROL 3D 3500 вирізняється компактним дизайном і високою точністю вимірювань у поєднанні з високою швидкістю обробки даних. З повторюваністю по осі z до 0,25 мкм датчик встановлює нові стандарти в області високоточних вбудованих 3D-вимірювань. Це дозволяє надійно виявляти навіть найменші відхилення по площинності і висоті. Дві моделі охоплюють різні області вимірювання.

Характеристики

Знімки з мікрометричною точністю та великими полями вимірювання
Швидке 3D-вимірювання від 0,2 с
Найвища точність до 0,25 мкм
Цифрові інтерфейси (вбудовані): GigE Vision / GenICam
Тонкий і компактний дизайн датчика
До 2,2 млн 3D точок в секунду
Цифрові інтерфейси (через 2D/3D шлюз): PROFINET / EtherCAT / EtherNet / IP*.
Цифрові входи/виходи: 4 цифрових входи/виходи, для яких можна встановити параметри (для зовнішнього тригера, управління датчиком, виведення станів датчика)

* Оцінки з 3DInspect можуть передаватися до ПЛК через ці польові шини. Налаштування датчиків можуть бути завантажені контролером через 3DInspect за допомогою відображення наборів параметрів.

Нове покоління 3D-вимірювань

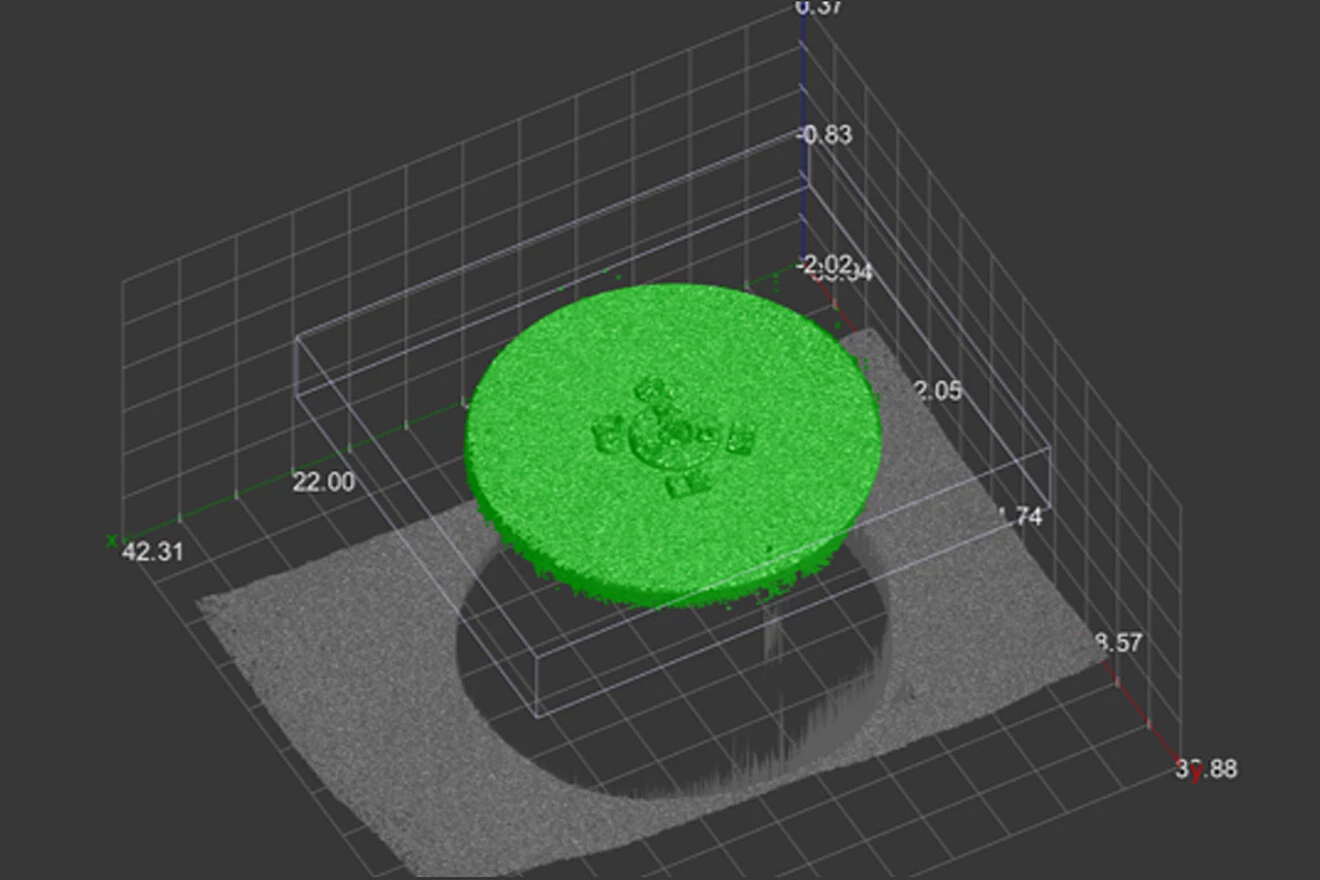

На додаток до швидкого виводу даних через Gigabit Ethernet, датчик пропонує додатковий цифровий інтерфейс вводу/виводу. Шлюз 2D/3D Gateway II підтримує з'єднання EtherNet/IP, PROFINET і EtherCAT. Потужне програмне забезпечення дозволяє проводити точні 3D-вимірювання і оглядати поверхні. Сумісність з GigE Vision також забезпечує легку інтеграцію з програмним забезпеченням для обробки зображень сторонніх виробників. Комплексний SDK для інтеграції з програмним забезпеченням замовника завершує пакет програмного забезпечення.

Приклади застосування:

- Перевірка 3D-геометрії і визначення форми
- Контроль форми, положення і поверхні
- Виявлення дефектів
- 3D-розпізнавання тексту і виявлення найтонших структур
- Контроль електронних компонентів

Для 3D-вимірювань з максимальною точністю – surfaceCONTROL 3500-30

Завдяки невеликій площі вимірювання 30 x 18,5 мм, датчик surfaceCONTROL 35×0-30 виявляє найтонші геометричні форми і структури поверхні з максимальною точністю і надійністю. Висока роздільна здатність по осі z і точна повторюваність роблять цей 3D-датчик найточнішим на ринку датчиків 3D-знімків. Крім того, об’єкти вимірювання виявляються на робочій відстані 130 мм. Висока роздільна здатність по осі XY від 8 мкм дозволяє ще точніше виявляти найдрібніші деталі.

Великий діапазон вимірювання і відмінна точність – surfaceCONTROL 3500-240

З зоною вимірювання до 245 x 180 мм датчик surfaceCONTROL 35×0-240 з високою точністю фіксує структури і деталі на великих об’єктах. Завдяки високому діапазону вимірювання по осі z (240 мм) датчики ідеально підходять для задач з великими обсягами вимірювань. Надзвичайно висока роздільна здатність по осі z в поєднанні з великою зоною вимірювання забезпечує максимальну точність в широкому діапазоні застосувань, наприклад, при тестуванні біполярних пластин для паливних елементів або в робототехніці.

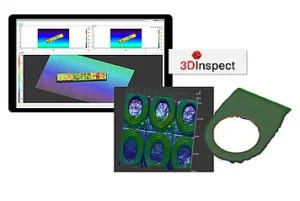

Програмне забезпечення 3DInspect для 3D-вимірювань та контролю

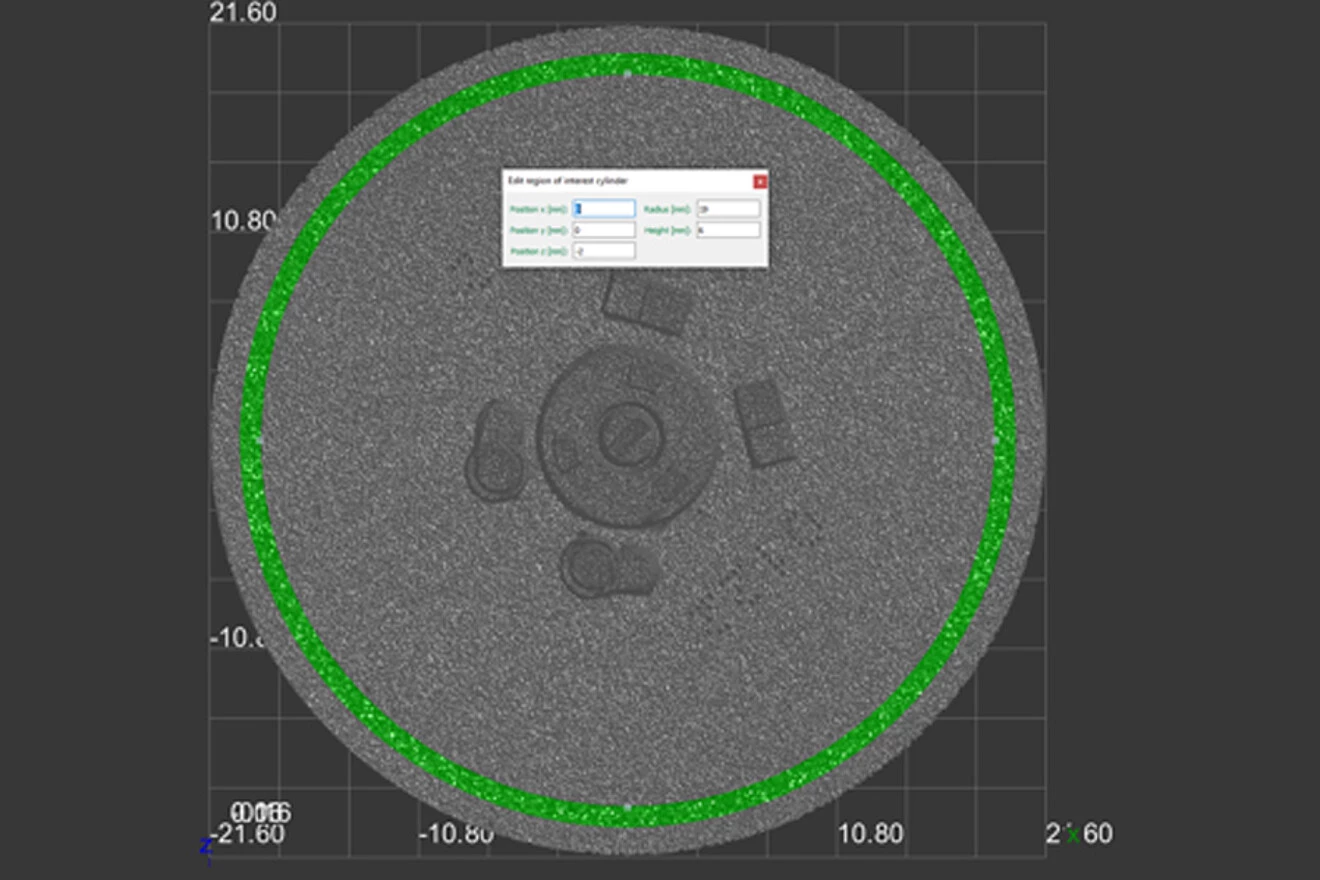

Програмне забезпечення 3DInspect - це потужний інструмент для налаштування параметрів датчиків і промислових вимірювань. Це програмне забезпечення передає дані вимірювань з датчика через Ethernet і надає дані в тривимірній формі. Ці 3D-дані далі обробляються, аналізуються і оцінюються за допомогою вимірювальних програм 3DInspect на ПК і, при необхідності, реєструються і передаються через Ethernet на блок управління. При необхідності ці 3D-дані можуть бути збережені за допомогою програмного забезпечення. Крім того, за допомогою програмного забезпечення можливе налаштування та конфігурація датчика. Для підключення до інтерфейсу автоматизації з датчиками SC3510 можна використовувати функціональне розширення 3DInspect Automation, яке також включає в себе комплексну реєстрацію даних.
