surfaceCONTROL 3D 3200

Високопродуктивні 3D-датчики для промислового середовища

Зона вимірювання: 230 x 180 мм
Повторюваність: 0,4 мкм
Час збору даних: 0,3 с

Високоефективний 3D датчик для промислових вимірювань і контролю

Завантажити

Високопродуктивний датчик surfaceCONTROL 3D 3200 ідеально підходить для використання в промисловості. Він виконує автоматизовані вбудовані 3D-вимірювання для контролю геометрії, форми і поверхні на дифузно відбиваючих поверхнях. Датчик характеризується компактним дизайном і високою точністю вимірювань в поєднанні з високою швидкістю обробки даних. Завдяки високій повторюваності по осі Z до 0,4 мкм, датчик ідеально підходить для точних 3D-вимірювань і завдань контролю. Два різних діапазони вимірювань охоплюють різні області вимірювання.

Характеристики

Час збору даних від 0,3 с
Мікронні знімки для великих вимірювальних полів
Найвища точність до 0,4 мкм
Цифрові інтерфейси (вбудовані): GigE Vision / GenICam
Цифрові інтерфейси (через 2D/3D шлюз): PROFINET / EtherCAT / EtherNet / IP*.
Цифрові входи/виходи: 4 цифрових входи/виходи, для яких можна встановити параметри (для зовнішнього тригера, управління датчиками, виведення станів датчиків)

* Оцінки з 3DInspect можуть передаватися до ПЛК через ці польові шини. Налаштування датчиків можуть бути завантажені контролером через 3DInspect за допомогою відображення наборів параметрів.

Високоточний 3D-датчик для найменших об’єктів вимірювання

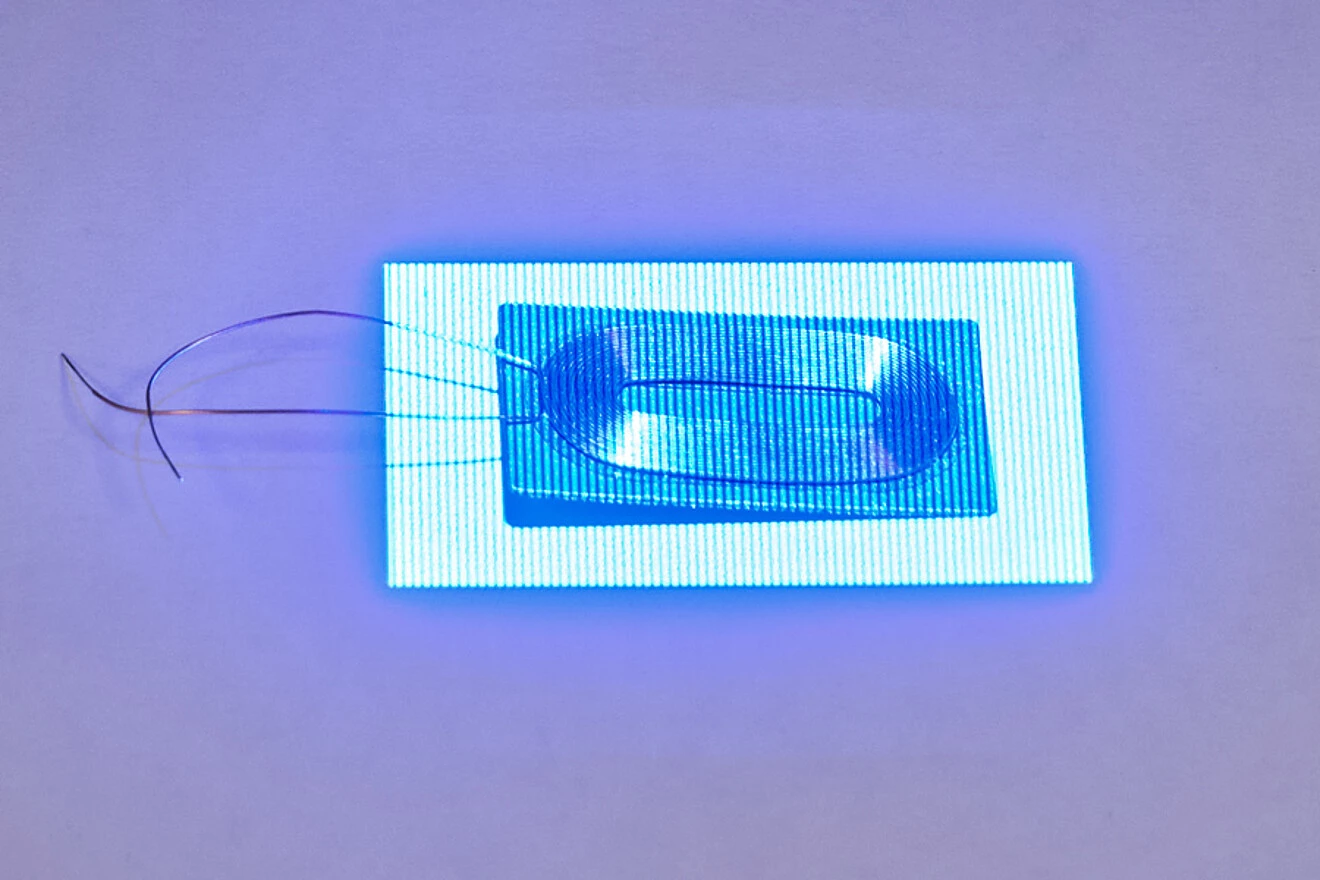

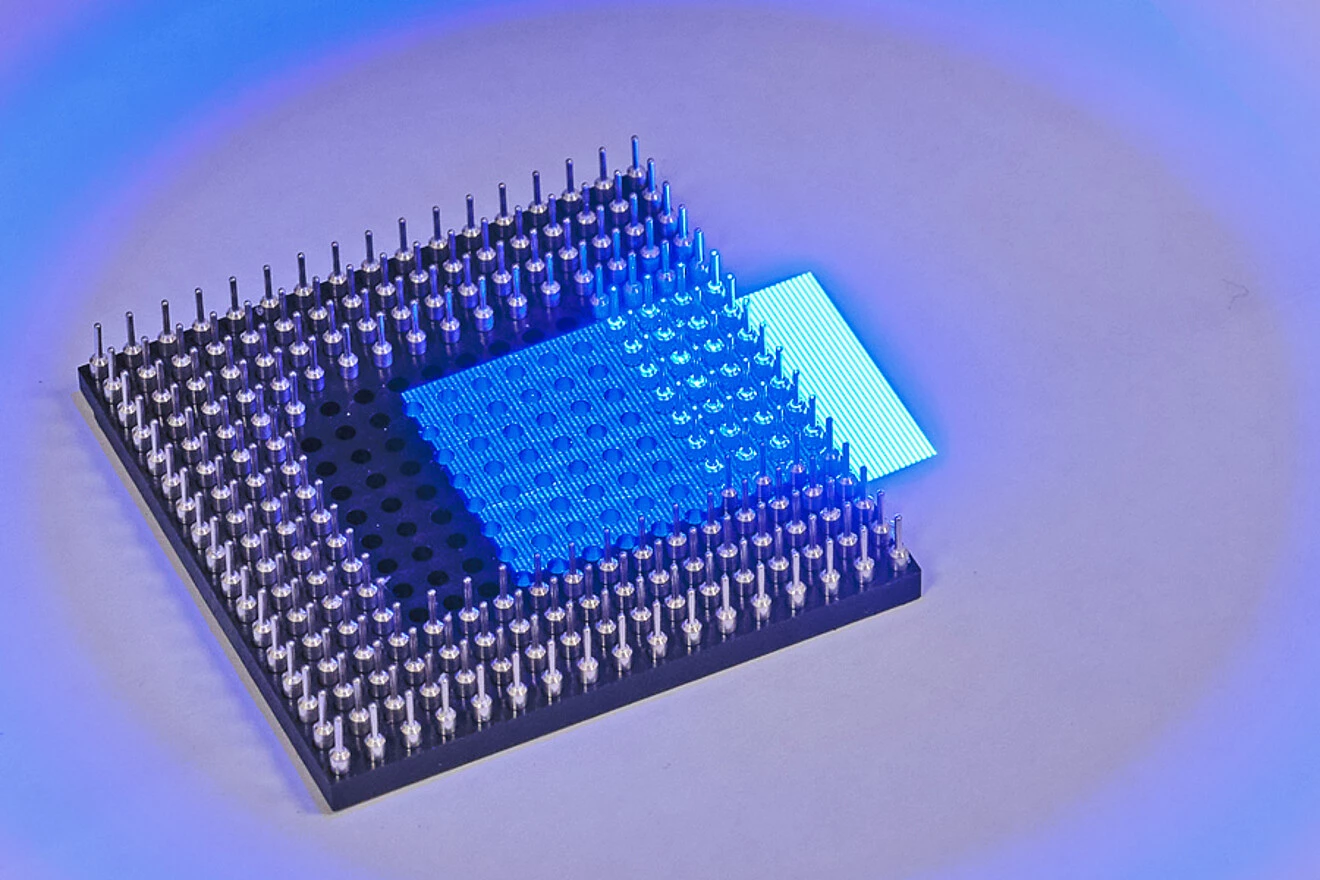

Завдяки невеликій площі вимірювання 30 x 18,5 мм датчик surfaceCONTROL 32×0-30 виявляє навіть найдрібніші тривимірні та поверхневі структури з максимальною точністю і надійністю. Висока роздільна здатність по осі z і точна повторюваність забезпечують високу точність вимірювань. Крім того, з робочою відстанню 130 мм можна виявляти крихітні об’єкти, а роздільна здатність по осі XY від 12 мкм забезпечує ще більш точне виявлення.

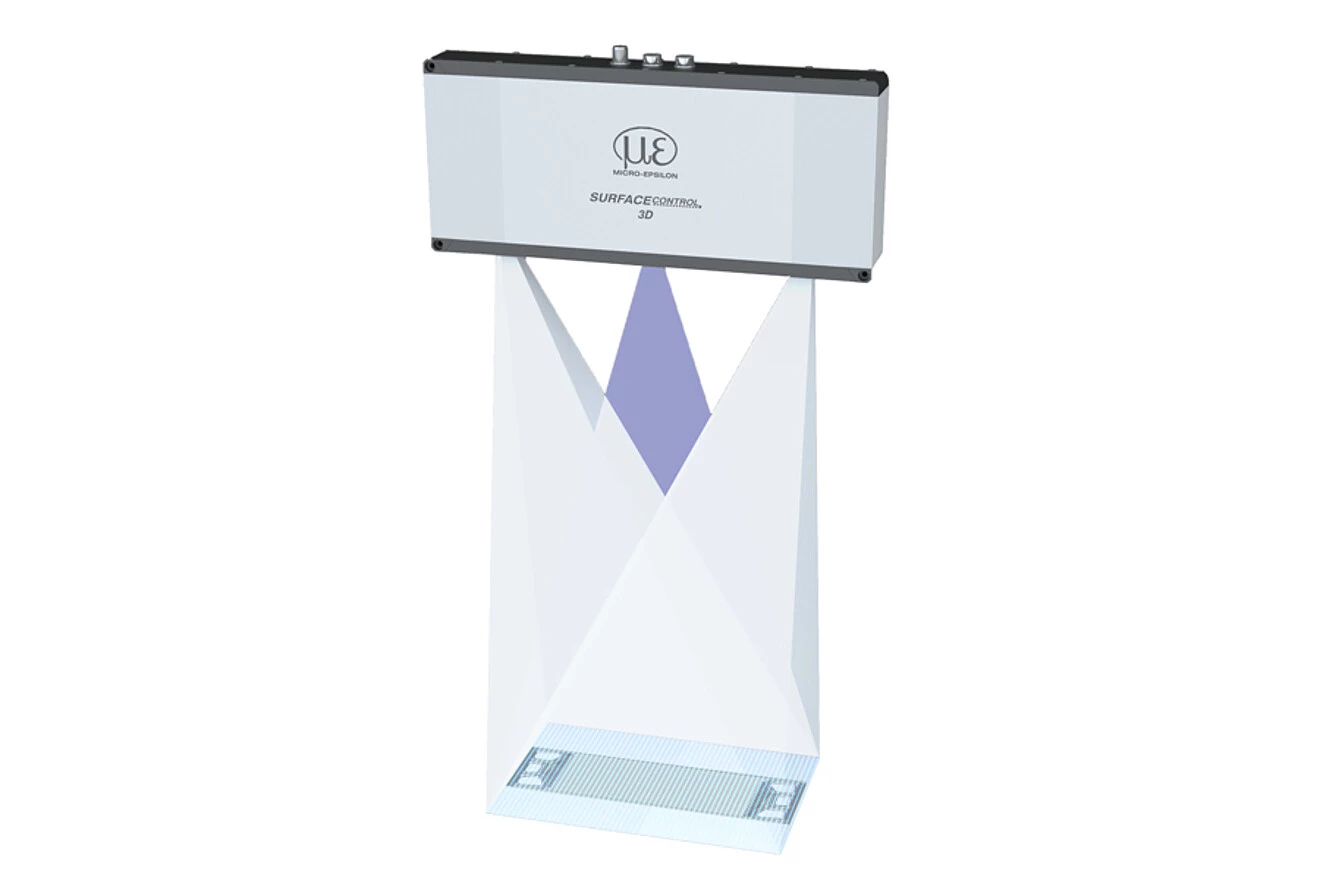

Збільшений діапазон вимірювання на 240 мм з відмінною точністю по осі Z

З зоною вимірювання до 245 x 180 мм датчик surfaceCONTROL 35×0-240 з високою точністю фіксує структури і деталі на великих об’єктах. Завдяки високому діапазону вимірювання по осі Z (240 мм) датчики ідеально підходять для задач з великими обсягами вимірювань. Висока роздільна здатність по осі z 5 мкм в поєднанні з великим діапазоном вимірювання забезпечує максимальну точність для широкого спектру застосувань, наприклад, для тестування біполярних пластин для паливних елементів.

Нове покоління 3D-вимірювань

На додаток до швидкого виводу даних, surfaceCONTROL 3D 3200 також має інтерфейс вводу-виводу. EtherNet/IP, PROFINET і EtherCAT доступні за допомогою шлюзу 2D/3D Gateway II. Сумісність з 3D GigE Vision також дозволяє легко інтегрувати в програмне забезпечення для обробки зображень сторонніх виробників. Комплексний SDK для інтеграції з програмним забезпеченням замовника завершує пакет програмного забезпечення.

Приклади застосування:

- Перевірка 3D-геометрії і виявлення форм

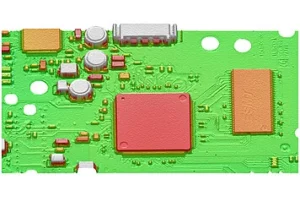

- Контроль електронних компонентів
- Автоматизація, моніторинг виробництва і процесів та контроль якості
- Безконтактне вимірювання дифузно відбиваючих поверхонь в процесі Stop and Go
- Контроль форми, положення і поверхні

Програмне забезпечення 3DInspect для 3D-вимірювань та контролю

Програмне забезпечення 3DInspect - це потужний інструмент для налаштування параметрів датчиків і промислових вимірювань. Це програмне забезпечення передає дані вимірювань з датчика через Ethernet і надає дані в тривимірній формі. Ці 3D-дані далі обробляються, аналізуються і оцінюються за допомогою вимірювальних програм 3DInspect на ПК і, при необхідності, реєструються і передаються через Ethernet на блок управління. При необхідності ці 3D-дані можуть бути збережені за допомогою програмного забезпечення. Крім того, за допомогою програмного забезпечення можливе налаштування та конфігурація датчика. Для підключення до інтерфейсу автоматизації з датчиками SC3510 можна використовувати функціональне розширення 3DInspect Automation, яке також включає в себе комплексну реєстрацію даних.
