surfaceCONTROL 3D 2500

3D-датчики для великих областей вимірювання

Зона вимірювання: 650 x 495 мм
Повторюваність: 0,5 мкм
Час збору даних: 0,5 с

3D датчик для контролю поверхні великих об'єктів

Датчик surfaceCONTROL 3D 2500 використовується для 3D-вимірювань для контролю геометрії, форми і поверхні на поверхнях з дифузним відбиттям. Датчик може використовуватися як для автоматизованого поточного, так і для поточного контролю, а також в метрологічному приміщенні. Проекція крайового світла дозволяє проводити прямі 3D-вимірювання. Датчик характеризується великим полем вимірювання, а також високою глибиною діапазону вимірювання до 300 мм з повторюваністю до 3,0 мкм. Захоплені зображення передаються на зовнішній контролер, де вони обробляються в 3D-дані. Три моделі охоплюють різні області вимірювання.

Характеристики

Великі об’єкти макс. 650 x 495 мм
Висока глибина діапазону вимірювання до 300 мм
Час збору даних від 0,5 с
Найвища точність до 0,5 мкм
Цифрові інтерфейси (через контролер 2500): GigE Vision/GenICam
Цифрові інтерфейси (через 2D/3D шлюз): Gigabit Ethernet (GigE Vision / GenICam) / USB2.0 / PROFINET / EtherCAT / EtherNet / IP

Нове покоління 3D-вимірювань

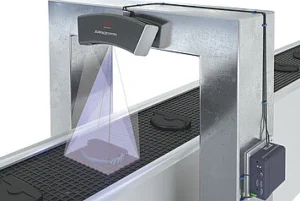

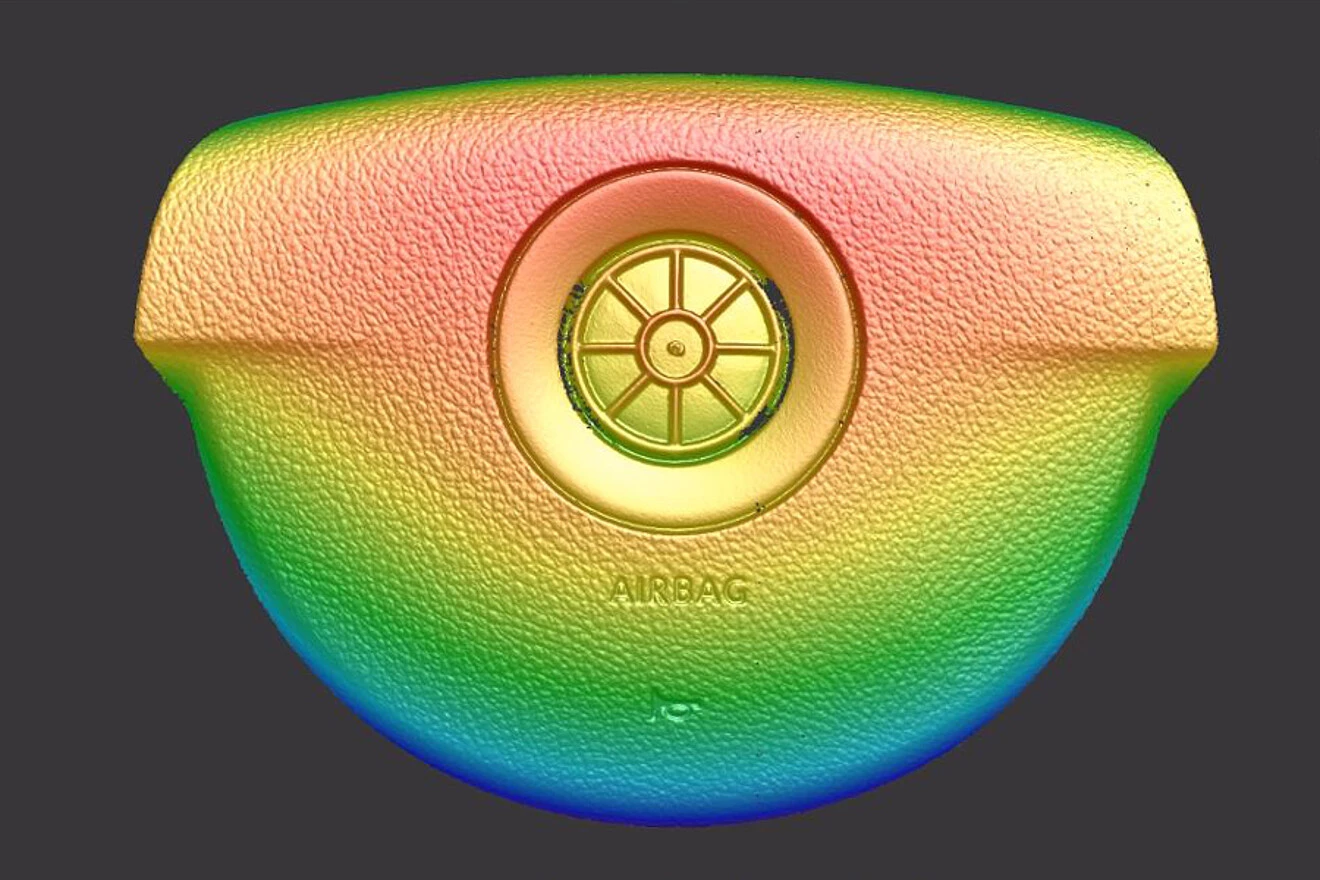

Контролер SC2500 забезпечує швидкий вивід даних через інтерфейси Gigabit Ethernet. Шлюз 2D/3D Gateway II підтримує з'єднання EtherNet/IP, PROFINET і EtherCAT. 3DInspect, DefMap3D і InspectionTools - це потужні програмні інструменти, які дозволяють проводити точні 3D-вимірювання та інспекцію поверхонь. Сумісність з GigE Vision також забезпечує легку інтеграцію з програмним забезпеченням для обробки зображень сторонніх виробників. Комплексний SDK для інтеграції з програмним забезпеченням замовника завершує пакет програмного забезпечення.

Приклади застосування:

- 3D-контроль геометрії, визначення форми і контроль поверхонь
- Автоматизація, моніторинг виробництва і процесів, а також контроль якості
- Безконтактне вимірювання дифузних відбиваючих поверхонь в процесі Stop and Go
- Контроль форми, положення і поверхні
