scanCONTROL 3D - лазерні 3D-сканери для вбудованого вимірювання і контролю

scanCONTROL 3D — це серія компактних лазерних 3D-сканерів, створених для точних вбудованих вимірювань на виробничих лініях і роботизованих системах. Сканування здійснюється під час руху об’єкта або сенсора, що дозволяє отримувати детальні 3D-хмари точок у реальному часі. Підтримка GigE Vision та GenICam спрощує інтеграцію у середовища машинного зору, а ПЗ 3DInspect забезпечує параметрування, обробку і вивід результатів.

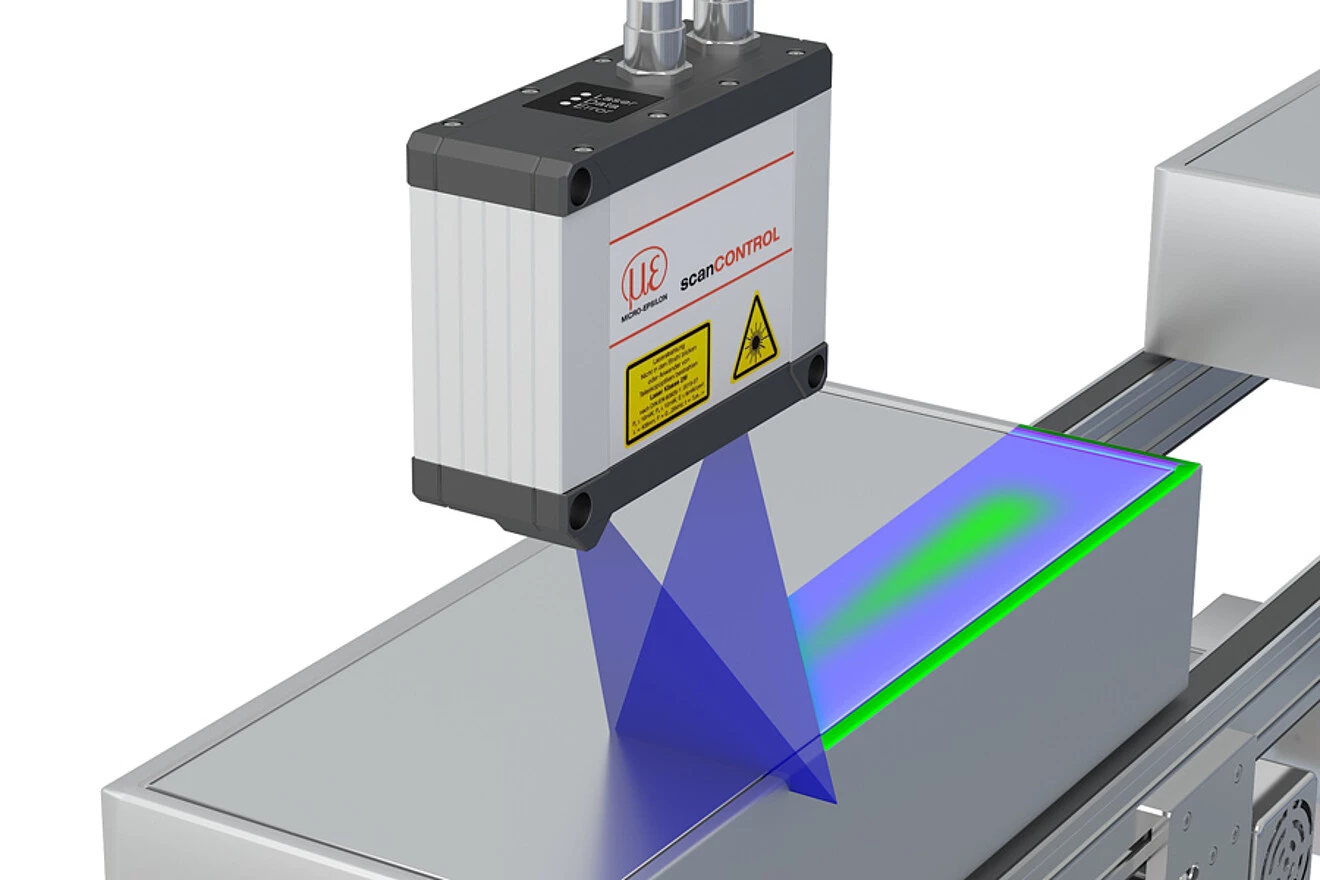

Лазерні 3D-сканери для поточного контролю якості

3D-сканери scanCONTROL використовуються для поточного 3D-сканування з високою точністю.

Лазерні 3D-сканери для поточного контролю якості

Опис

Завантажити

3D-сканери scanCONTROL використовуються для точних вбудованих 3D-вимірювань у багатьох сферах застосування. Сканування виконується шляхом переміщення сканера або об’єкта. Завдяки невеликій вазі, сканери ідеально підходять як для роботизованих систем, так і для поточного контролю виробництва. Ці 3D лазерні сканери характеризуються високою динамікою, абсолютною точністю і компактними розмірами. З серією scanCONTROL 3000 і новою серією scanCONTROL 3002 Micro-Epsilon пропонує комплексне портфоліо з численними областями вимірювань, технологіями червоного і синього лазерів і широким спектром аксесуарів.

Лазерні 3D-сканери scanCONTROL засновані на новітніх стандартах GigE Vision і GenICam і тому можуть бути інтегровані в широкий спектр середовищ обробки зображень. Потужне програмне забезпечення 3DInspect доступне для налаштування параметрів, оцінки та виведення результатів.

Характеристики

Реальні 3D хмари точок без втрати даних під час постобробки
Швидке 3D-сканування до 10 000 Гц
Компактний дизайн для всіх областей вимірювання
Малий і компактний, ідеально підходить для роботизованих застосувань
Доступний з червоною і синьою лазерною лінією
Стандарт GenICam / GigE Vision для легкої інтеграції
Потужне програмне забезпечення 3DInspect для вимірювання, обробки та аналізу, а також оцінки виміряних даних
Сумісність з Cognex VisionPro

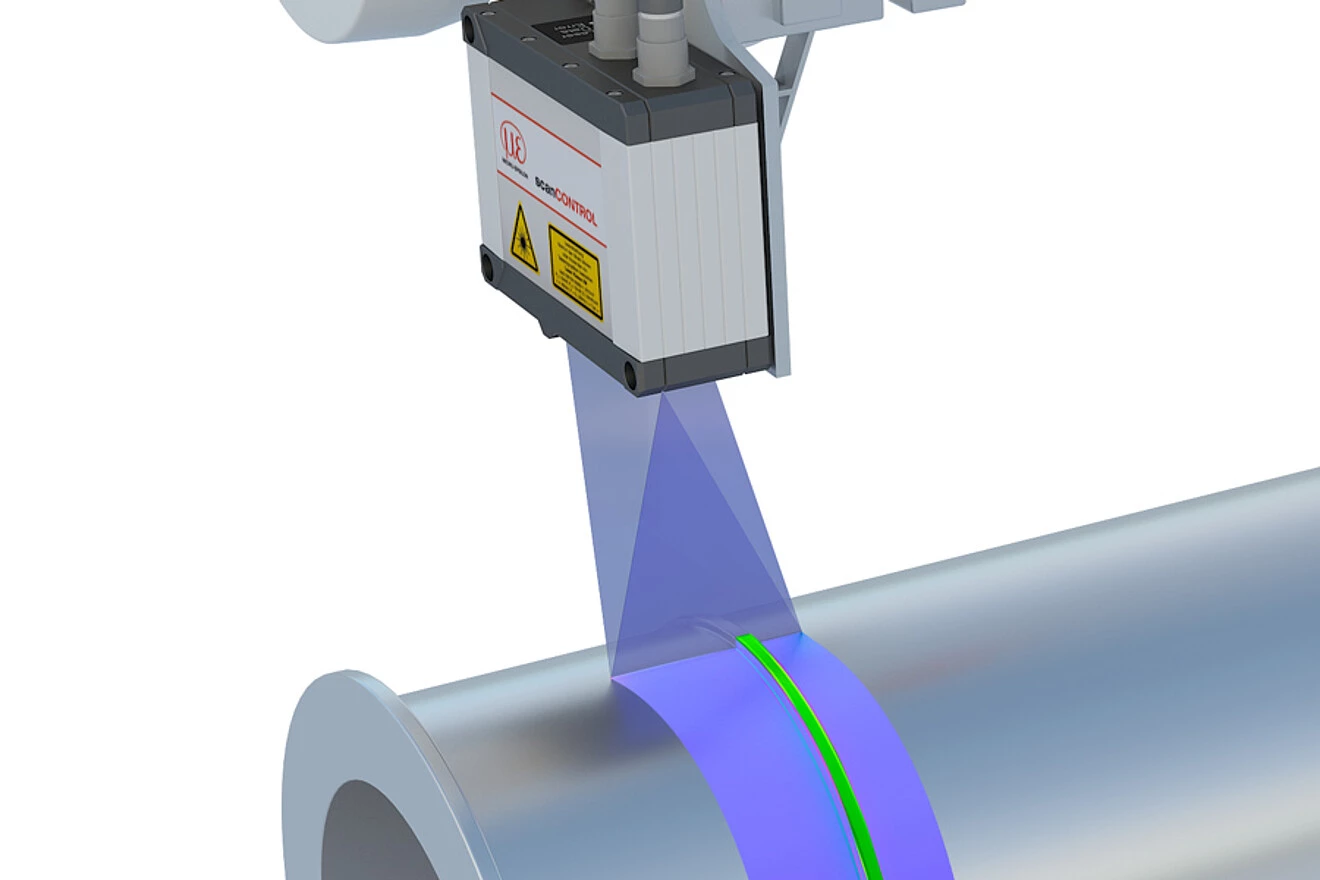

Лазерні 3D-сканери для вбудованих систем

3D-сканери scanCONTROL мають широкий діапазон різних областей вимірювання від 25 x 15 мм до 200 x 300 мм. Незалежно від розміру зони вимірювання, ці лазерні сканери вражають швидкістю вимірювань і одночасно високою точністю.

Різноманітність зон вимірювання дозволяє, з одного боку, отримувати дані про найдрібніші деталі і структури, а з іншого боку, вимірювати великі об’єкти з великою відстанню зміщення. З цієї причини 3D-сканери scanCONTROL використовуються в різних галузях промисловості.

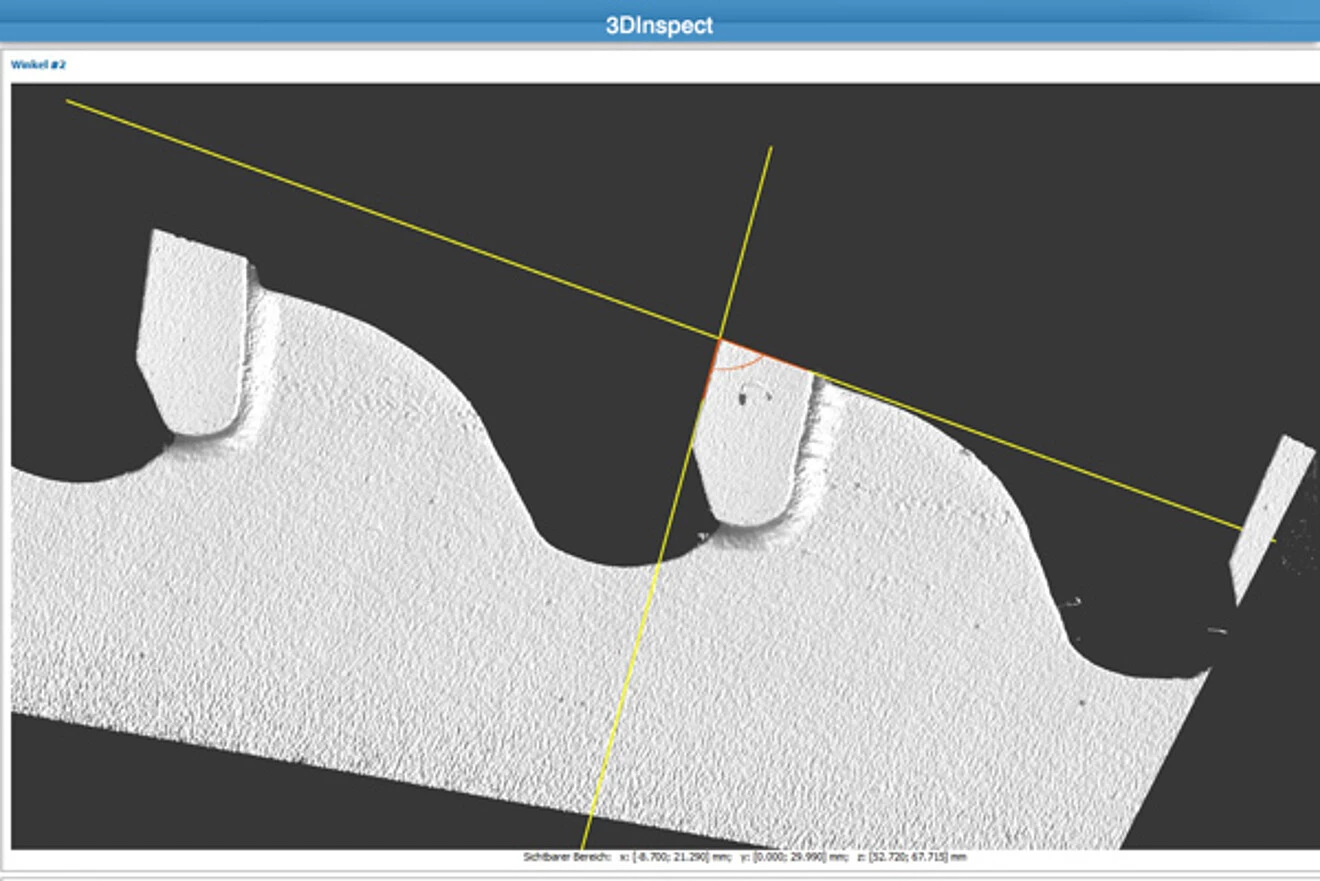

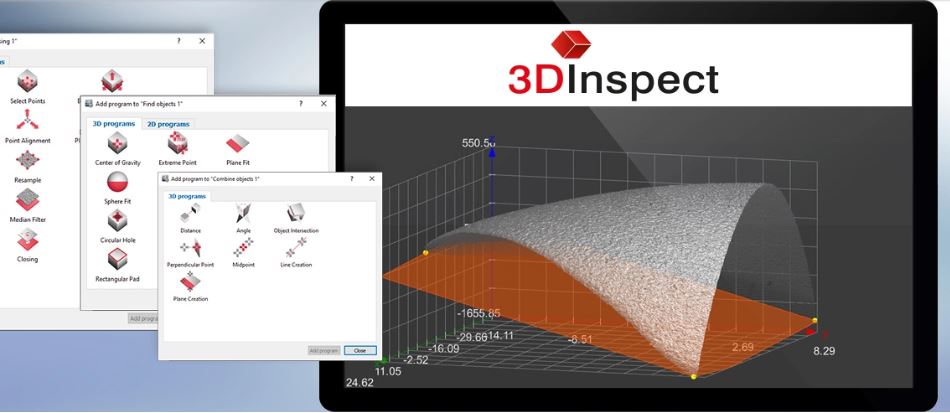

3DInspect — ПЗ для налаштування та аналізу 3D-сканів scanCONTROL

3D-сканування для інтеграторів та кінцевих користувачів

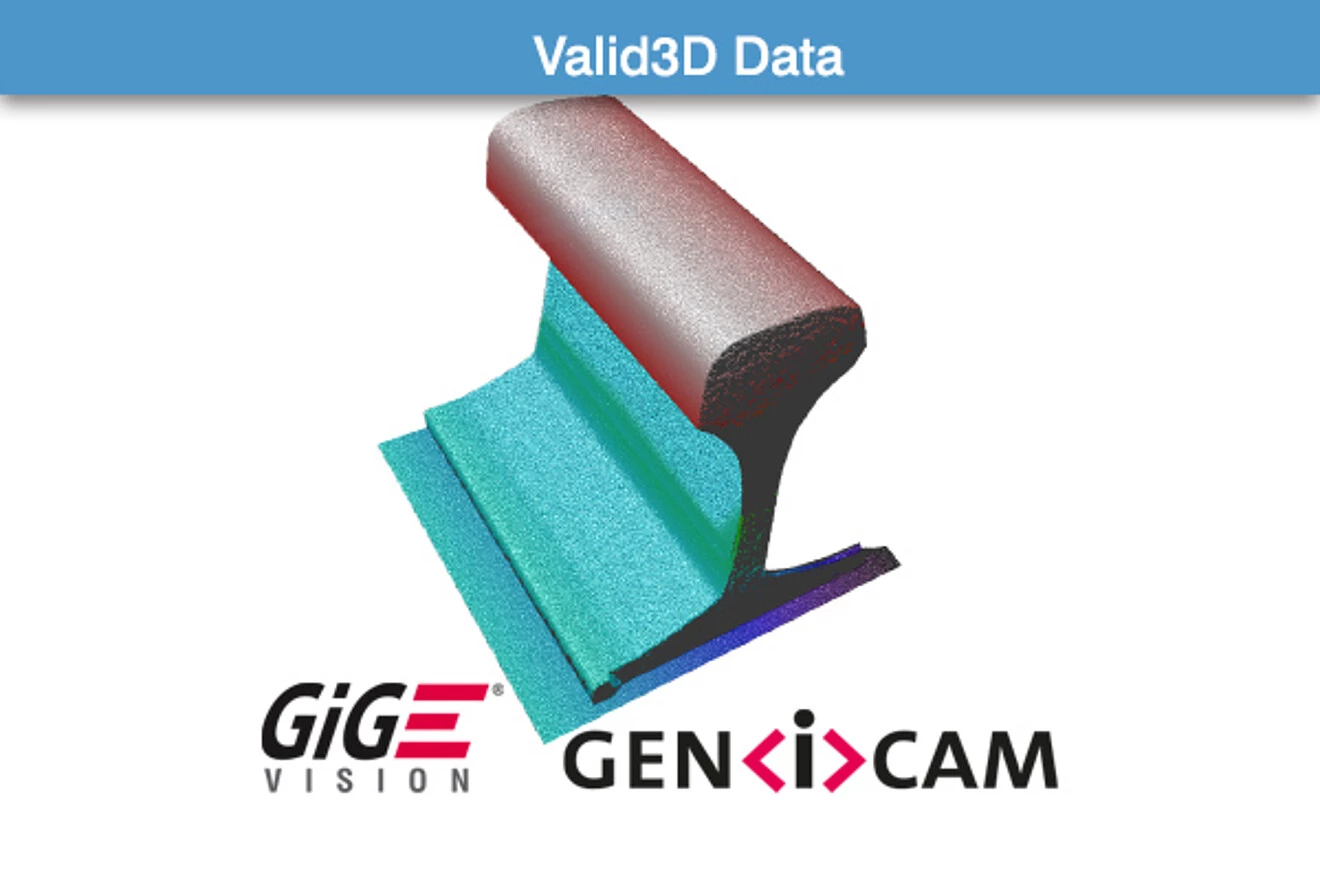

Для інтеграції в середовище замовника і програми обробки зображень 3D-сканери scanCONTROL пропонують комплексний SDK (Software Development Kit), заснований на галузевих стандартах GigE Vision і GenICam. Унікальна технологія Valid3D дозволяє відображати і обробляти 3D хмари точок без втрат.

3D-сканери scanCONTROL можуть працювати з потужним програмним забезпеченням 3DInspect. Численні інструменти, функції автоматизації та інтерфейси дозволяють створювати, обробляти і виводити виміряні значення на основі реальних 3D хмар точок.

Переваги scanCONTROL 3D

Реальні 3D-дані в реальному часі для швидких процесів, з високою точністю і стабільністю.
Гнучка інтеграція у системи машинного зору, PLC та роботів завдяки стандартам і SDK.
Компактність і мала вага — зручний монтаж на маніпуляторах, порталах і станинах.
Готові застосунки в 3DInspect, а також моделі SMART/PROFILE у споріднених 2D-лінійках для різних сценаріїв.

Типові застосування

Контроль геометрії, розмірів, планарності/площинності, позиціювання, перевірка наявності/країв.
Інлайн-вимірювання на конвеєрі з рухом об’єкта або сенсора; розгортання на роботах.

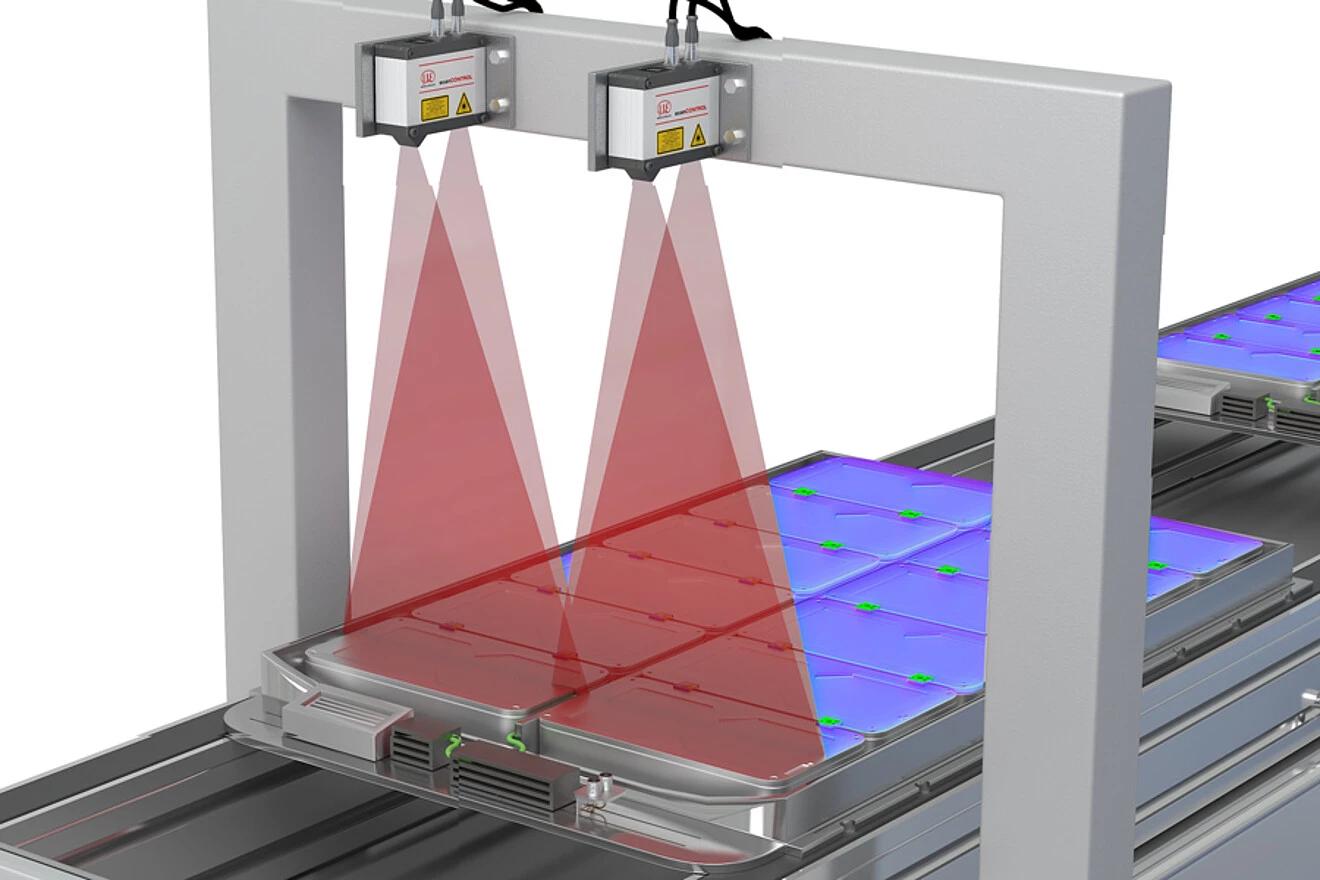

Великі вироби: об’єднання кількох сканерів у спільну систему координат (мультимодульні станції).

scanCONTROL 3D — оптимальний вибір для задач 3D-метрології у виробництві: від геометричного контролю і позиціонування до перевірки планарності та наявності елементів. Компактний дизайн, підтримка стандартів GigE Vision/GenICam, ПЗ 3DInspect і технологія Valid3D дозволяють швидко запускати інлайн-контроль з надійними результатами.
