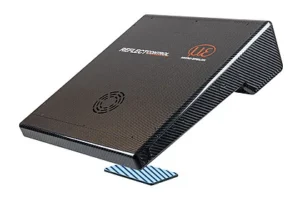

reflectCONTROL Sensor

Датчики reflectCONTROL пропонують інноваційне рішення для виявлення дефектів на високовідбивних і прозорих поверхнях. Ці датчики використовують дефлектометрію з фазовим вимірюванням і дозволяють проводити вимірювання по всій поверхні. На відміну від звичайного візуального огляду людиною, який вимагає багато робочої сили і робочого часу, датчик reflectCONTROL забезпечує точні результати вимірювань, які дозволяють проводити детальний аналіз якості поверхні. Для оцінки та параметризації доступні потужні програмні пакети, які значно підвищують ефективність і точність контролю поверхні.

Характеристики

• Покращене розташування камери для більш чітких 2D-зображень
• Виявляються навіть найменші відхилення від 10 нм

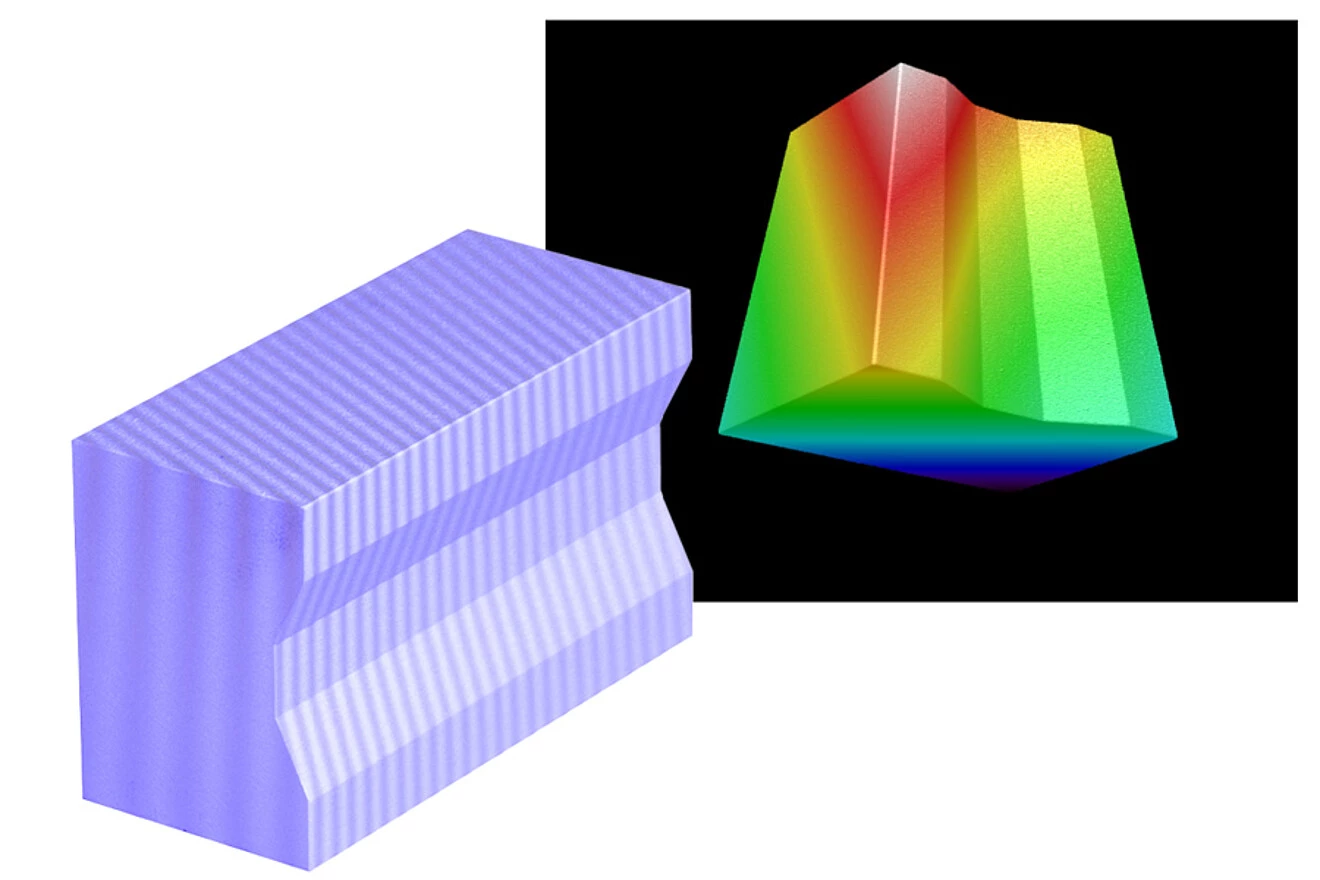

• Виведення хмари 3D-точок для високоточного вимірювання висоти
• 3D-дані безпосередньо з датчика до 5 мільйонів точок даних
• Роздільна здатність в нанометровому діапазоні в напрямку осі Z
• Роздільна здатність по осі XY 100 мкм
• Потужне програмне забезпечення 3DInspect

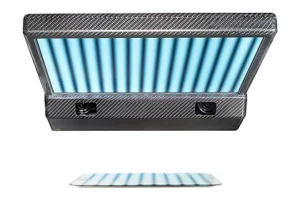

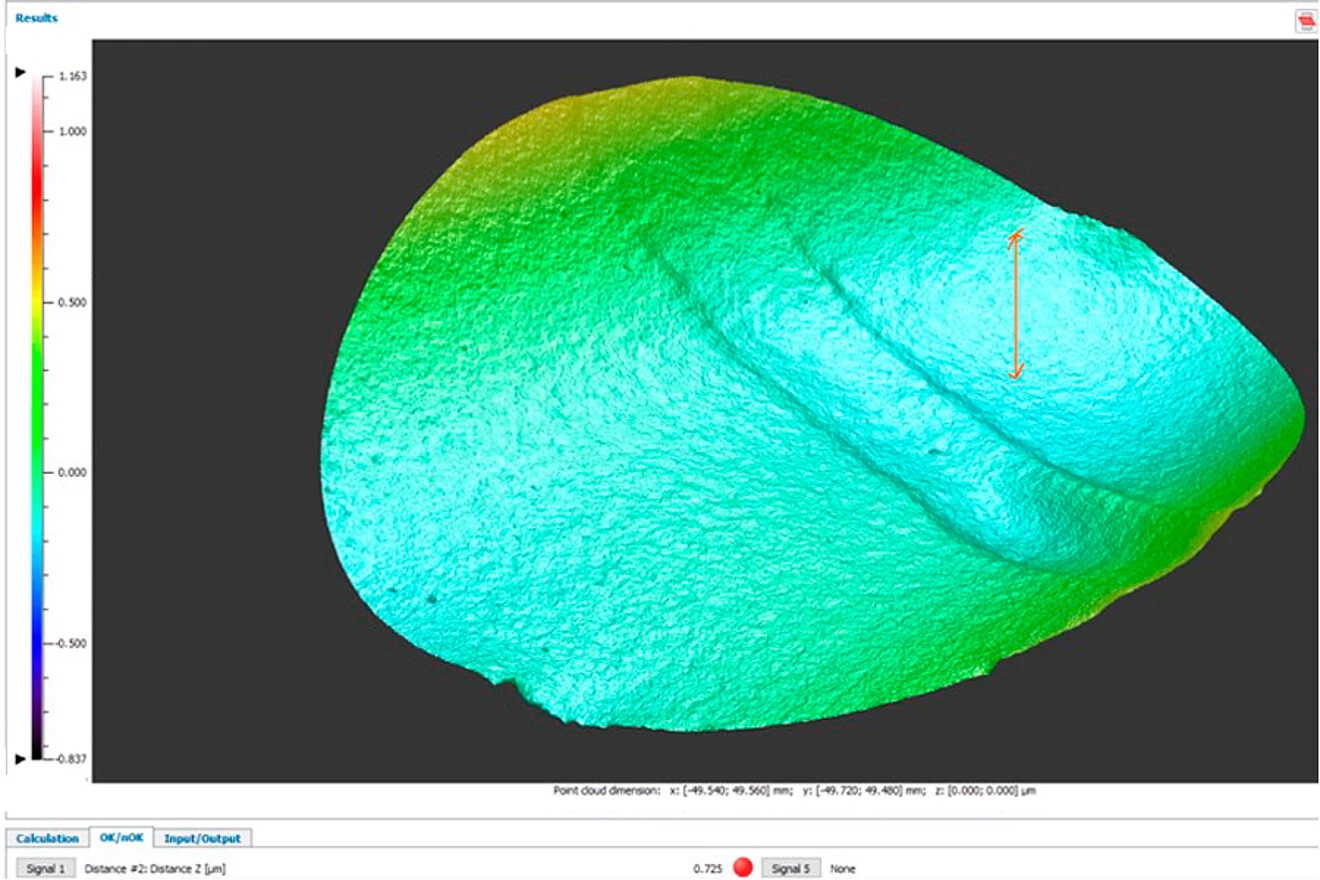

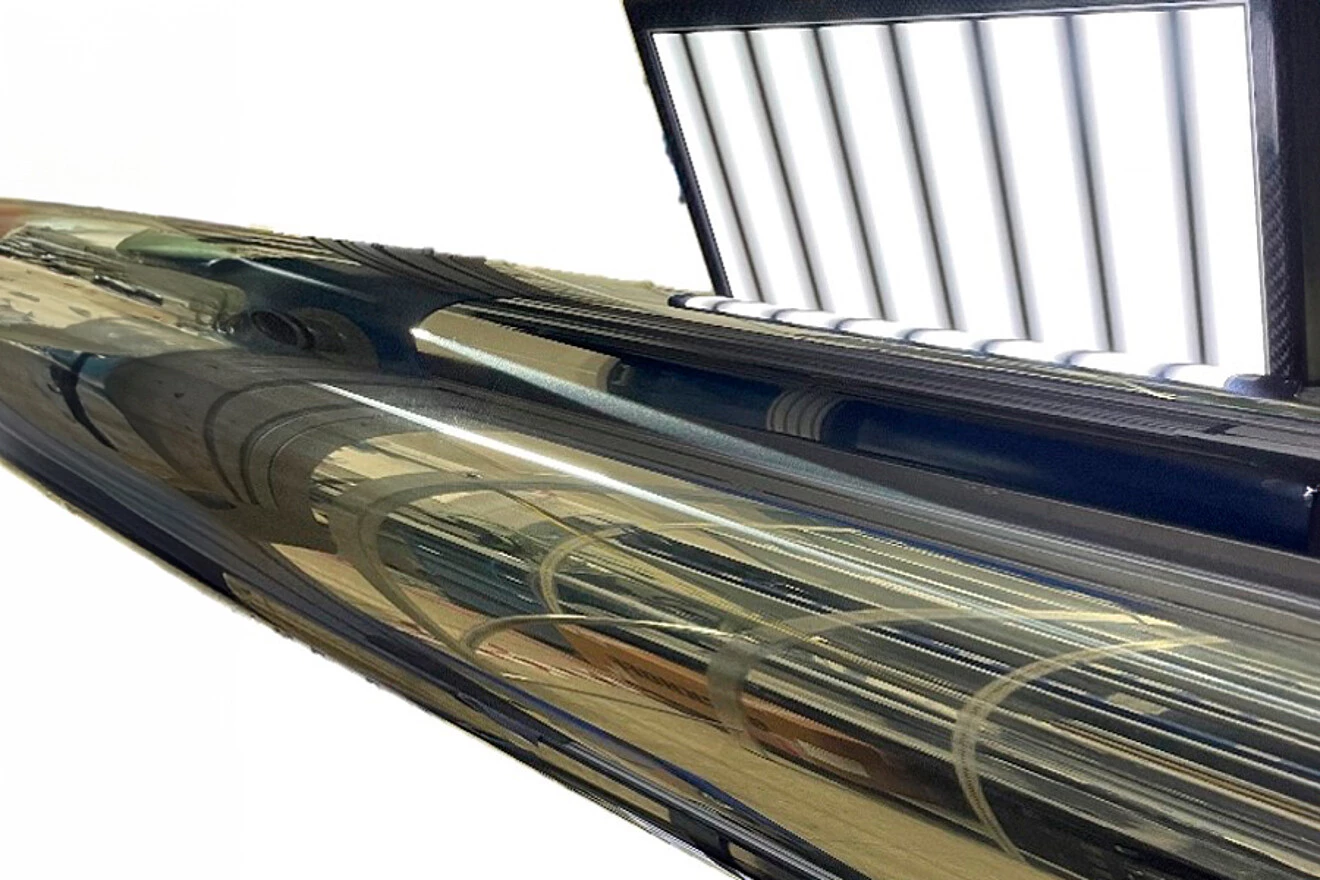

RCS130-160 3D HLP призначений для вимірювання форми блискучих об’єктів. Цей датчик відображає смугастий візерунок, який дзеркально відображається поверхнею вимірюваного об’єкта в камери датчика. Датчик забезпечує 3D-зображення поверхні, яке дозволяє визначити топологію компонентів (наприклад, площинність, прогин, кривизну). Модель RCS130 спеціально оптимізована для задач вимірювання та контролю, наприклад, на виробничих лініях. Крім того, датчик має інтерфейс GigE Vision, який забезпечує передачу даних, сумісних зі стандартом GenICam.

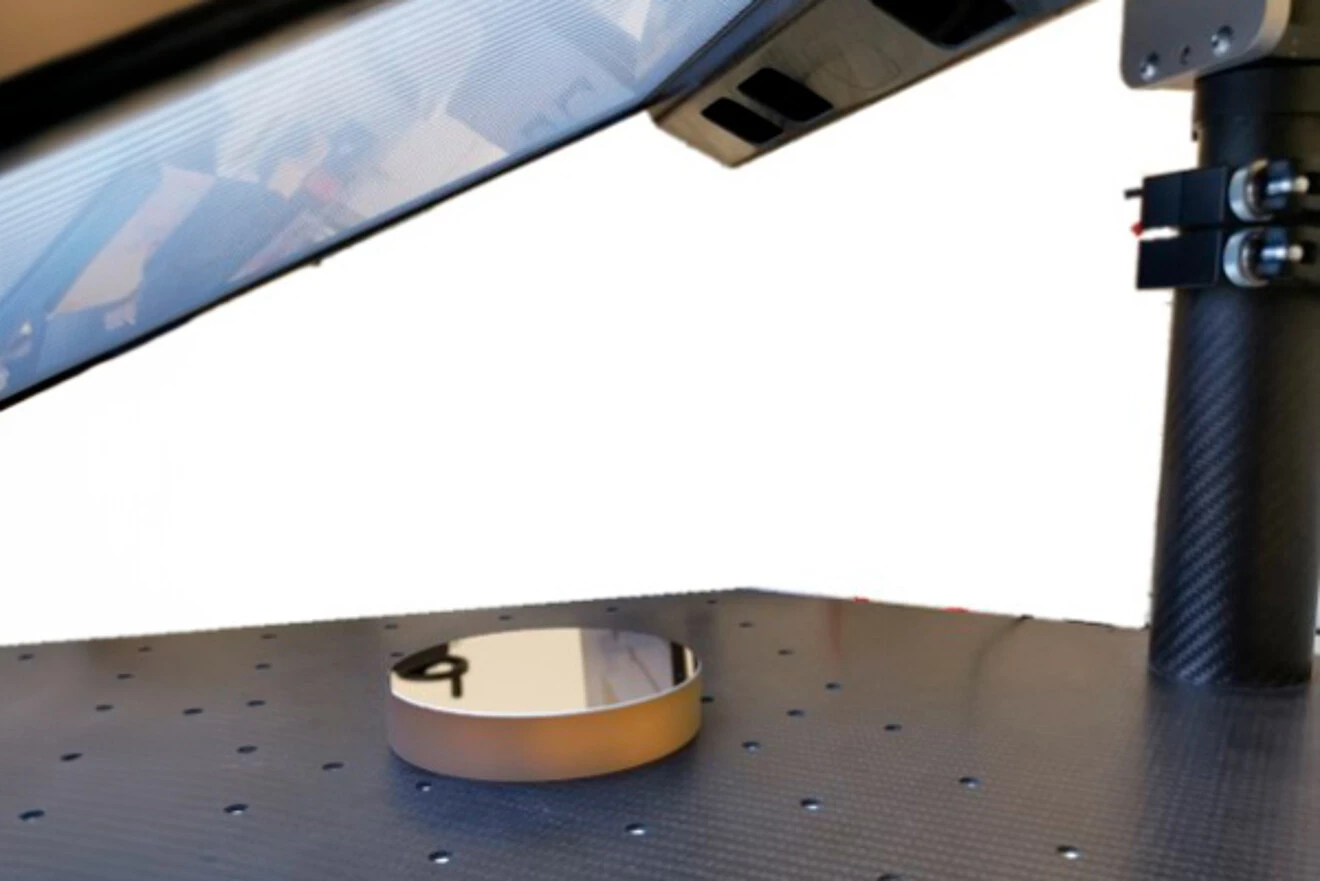

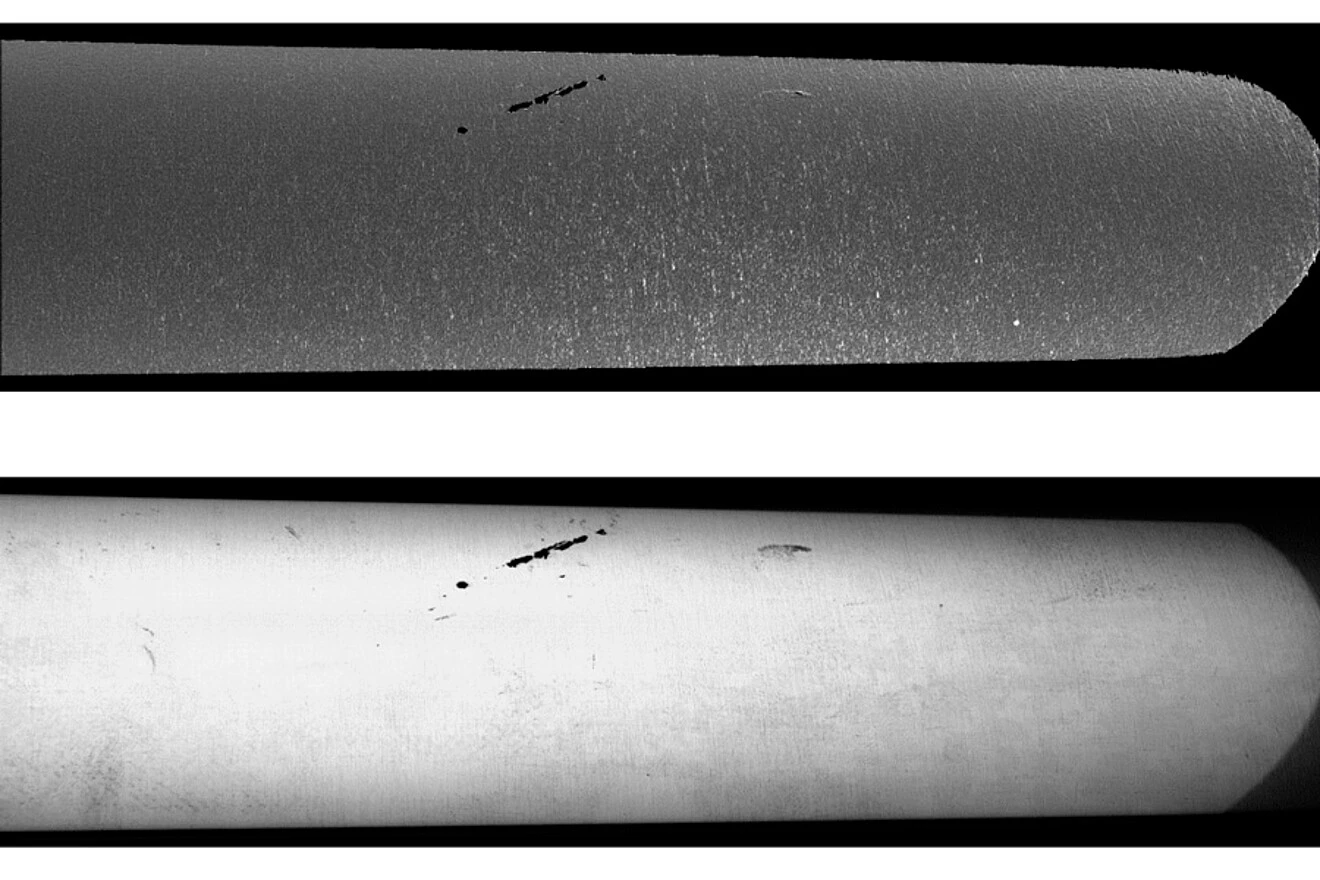

reflectCONTROL RCS110-245 2D з вбудованим контролером призначений для стаціонарних вимірювань або інтеграції в машини. Цей компактний датчик виявляє аномалії на блискучих поверхнях, які обробляються і відображаються програмним забезпеченням у вигляді зображень відбивної здатності і кривизни. GigE Vision дозволяє передавати зображення поверхні в широкий спектр програмних пакетів обробки зображень для подальшого аналізу.

Звичайно, всі функціональні можливості RCS110-245 2D також включені в reflectCONTROL RCS130-160 3D HLP. Таким чином, обидва датчики пропонують потужні рішення для контролю поверхонь і дозволяють легко інтегруватися в існуючі системи.

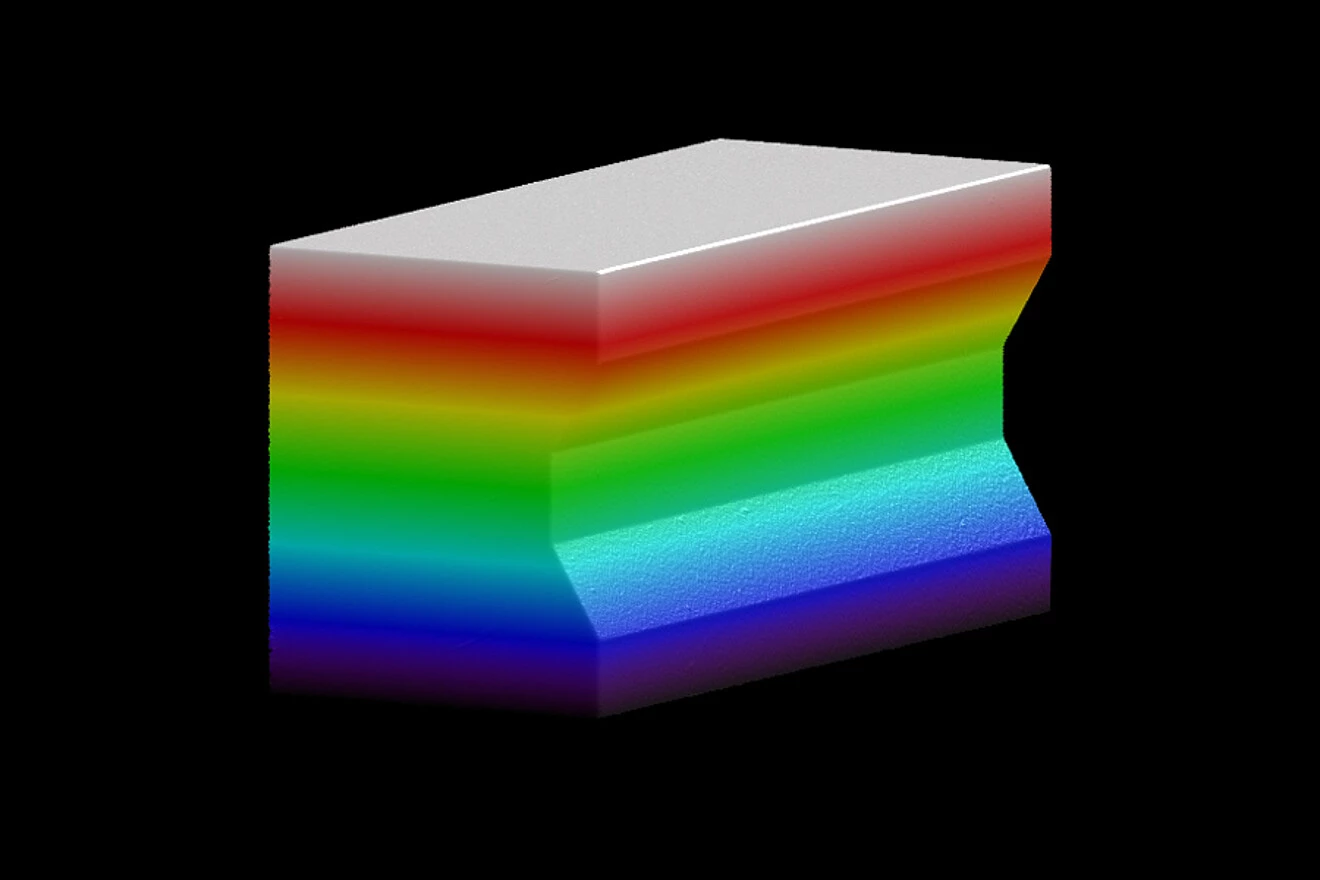

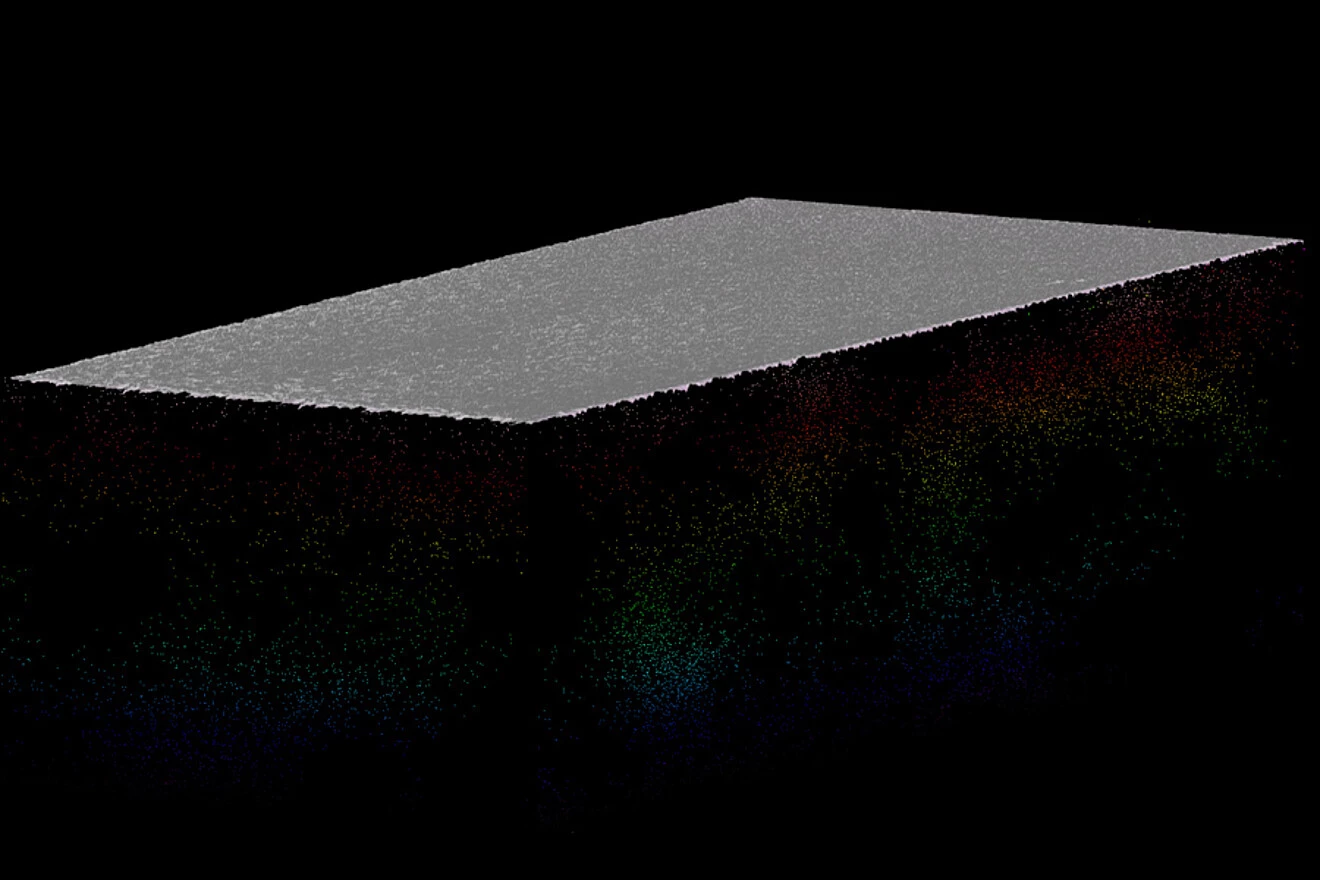

                                                                                       Valid3D – надійні 3D-дані

Інтеграція програмного забезпечення за допомогою 3D-SDK від Micro-Epsilon

reflectCONTROL оснащений простим в інтеграції SDK (Software Development Kit). SDK базується на галузевих стандартах GigE Vision і GenICam і включає наступні функціональні блоки:

• Конфігурація мережі та підключення датчиків
• Комплексне управління датчиками
• Управління передачею зображення
• Керування наборами параметрів, визначених користувачем
• Приклади програм і документація на C++

Доступ до датчика через GigE Vision також можливий без SDK, якщо у вас є клієнт GenICam.
