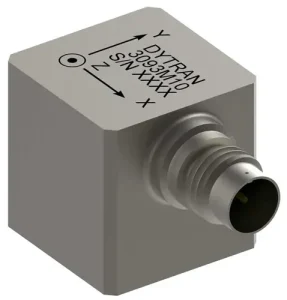

Корпус 3093 із титану, ізольований корпус датчика | Anwit

CCLD (IEPE) акселерометри

Dytran 3093 Series – тривісні IEPE акселерометри для NVH та структурних вимірювань

Dytran 3093 Series – це тривісні IEPE / CCLD акселерометри з ізольованим корпусом (case isolated), спеціально розроблені для NVH тестів (Noise, Vibration & Harshness), модального аналізу, структурних випробувань і загального моніторингу вібрацій. Компактні розміри, титановий герметичний корпус та підтримка TEDS (у деяких моделей) роблять серію зручною для інтеграції у сучасні системи збору даних.

Ізольований тривісний IEPE акселерометр для модального аналізу, тестування NVH і загального моніторингу вібрацій.

Вага: 9.5 г / 10 г / 13.5 г
Чутливість: 100 мВ/g
Частотний діапазон: 0.6 Гц – 5 кГц
Температурний діапазон: -50 °C до 105 °C
Резонансна частота: 30 кГц

Опис

Всі моделі таблиця

Завантажити

Dytran серії 3093 — це ізольовані тривісні IEPE акселерометри, що розроблені для структурного та модального аналізу, тестування реакції продукції, оцінки вібрації та жорсткості (NVH).

Модель має три варіанти маси — 9.5 г, 10 г або 13.5 г та чутливість у 100 мВ/g, робочий частотний діапазон — від 0.6 Гц до 5 кГц, а резонансна частота — 30 кГц.

Характеристики

Тип: тривісний IEPE / CCLD з ізольованим корпусом (case isolated)
Чутливість: 1 … 100 mV/g (залежно від моделі)
Вага: ~9,5 … 13.5 г
Корпус: титановий, герметичний, ізольований
Монтаж: 10-32 stud або адгезійне кріплення
Конектор: 4-pin бічний (¼-28 radial)
Частотний діапазон: ~0,5 Гц … 5 000 Гц (±5/±10 % залежно від версії)
Резонансна частота: >30 кГц
TEDS: підтримка Transducer Electronic Data Sheet (опційно)

Переваги та особливості

Тривісна конструкція – вимірювання по трьох осях в одному сенсорі
Ізольований корпус – зниження шумів і петльових наводок
Мала вага – мінімальний вплив на тестовану структуру
Герметичність – робота в умовах вологості, пилу, агресивного середовища
TEDS – автоматичне завантаження параметрів у систему збору даних
Гнучкий вибір чутливостей і діапазонів для різних завдань

Сфери застосування

NVH аналіз у автомобільній та авіаційній галузях
Модальні тести та структурний аналіз
Загальний вібраційний моніторинг у промисловості
Тести на відповідність компонентів до вібраційних навантажень
3D вимірювання руху для складних геометрій конструкцій

Dytran 3093 Series – це сучасні тривісні IEPE акселерометри, що поєднують компактність, точність і надійність. Завдяки ізольованому титановому корпусу, чутливості від 1 до 100 mV/g, вазі лише 9,5–15 г та можливості підтримки TEDS, ця серія ідеально підходить для NVH тестів, модального аналізу та структурних досліджень у промисловості та лабораторіях.

Назва	Чутливість	Діапазон вимірювань	Вага	Діапазон температур
3093B	100 мВ/g	50g	9.5 г	від -51°C до +107°C
3093B1	100 мВ/g	50g	13.5 г	від -51°C до +107°C
3093B1T	100 мВ/g	50g	10 г	від -51°C до +107°C
3093D1	1 мВ/g	500g	14.0 г	від -51°C до +121°C
3093D2	5 мВ/g	1000g	14.0 г	від -51°C до +121°C
3093D3	10 мВ/g	500g	14.0 г	від -51°C до +121°C
3093D4	20 мВ/g	250g	14.0 г	від -51°C до +121°C
3093D5	25 мВ/g	200g	14.0 г	від -51°C до +113°C
3093D6	50 мВ/g	100g	14.0 г	від -51°C до +107°C
3093D7	100 мВ/g	50g	14.0 г	від -51°C до +107°C
3093M4	50 мВ/g	1000 м/с²	9.5 г	від -51°C до +121°C
3093M18	10 мВ/g	500g (5000 м/с²)	15 г	від -51°C до +121°C
3093M23	5 мВ/g	1000g (10000 м/с²)	15 г	від -51°C до +121°C
3093M27	10 мВ/g	500g	15 г	від -51°C до +160°C

Назва	Опис	Мова
3093B	Product Data	English
3093D	Product Data	English
3093M	Product Data	English
